Einfache Fußplatte 2 (1031)

Mit Einfache Fußplatte 2 (1031) wird eine an einem Stützen- oder Trägerende befestigte Fußplatte erstellt.

Erzeugte Objekte

Fußplatte
Steifen (nur für I-Profile)
Schubknagge
Auflageblech
Schweißnähte

Verwendung


Situation	Beschreibung
	An Stützenende erstellte Fußplatte

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Stütze oder Träger).
Picken Sie eine Position.

Das Detail wird automatisch erzeugt.

Teilerkennung


	Beschreibung
1	Fußplatte
2	Steifen
3	Schubknagge

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung die Blechposition und Eckschnitte.

Abmessungen/Bemaßungen


	Beschreibung

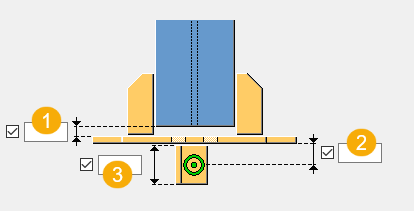

1	Versatz der Fußplatte von der Unterkante der Stütze.
2	Abstand vom Komponenten-Eingabepunkt zur Unterseite der Fußplatte. Sie können die Fußplatte vom für die Erstellung der Komponente gepickten Punkt versetzen.
3	Schubknaggen-Höhe

Fußplatten-Eckschnitt


	Beschreibung

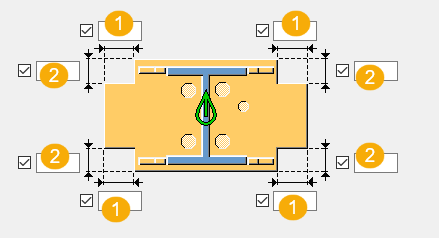

1	Horizontale Eckschnittabmessung.
2	Vertikale Eckschnittabmessung.

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Blecheigenschaften fest.

Teile


Option	Beschreibung
Fußplatte	Dicke, Breite und Länge der Fußplatte.
Steifen	Dicke, Breite und Höhe der Steifen.
Schlüsselprofil	Wählen Sie die Schubknagge aus dem Profilkatalog aus.
Auflageblech	Dicke des Auflageblechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Verwenden Sie die Registerkarte Parameter, um die Eckenform der Fußplatte, Kondensationsöffnungen, die Erstellung von Schubknaggen und die Auflageblech-Zusatzlänge festzulegen.


Option	Beschreibung
Blechumgriff	Legen Sie fest, ob die Fußplatte automatisch um die Stütze und Schrauben, um Schrauben oder um die Stütze gewickelt wird. Um Schrauben und Stützen Um Schrauben Um Stütze
Kondensationsöffnungen Seiten 1-4	Hiermit können Sie 1–4 Kondensationsöffnungen in den Seitenwänden bestimmter geschlossener Profile wie Hohlprofile, Kastenprofile usw. definieren. Sie können eine beliebige Kombination mit den Ziffern 1, 2, 3, 4 eingeben. Durch die Aufwärtsrichtung der Komponente wird die Platzierung der ersten Kondensationsöffnung 1 in der Profilwand bestimmt. Die nachfolgenden Löcher 2–4 werden im Uhrzeigersinn an den Profilwänden platziert. Halbkreisförmige Löcher werden am unteren Ende der gelagerten geschlossenen Hohlprofile platziert.
Durchmesser Kondensationsöffnungen	Definieren Sie den Durchmesser der Kondensationsöffnungen.

Fußplattenform-Eckenform


	Beschreibung

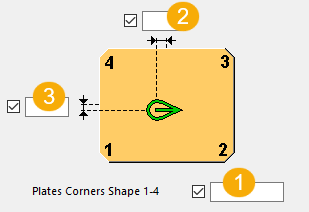

1	Legen Sie fest, welche Blechecken umgeformt werden. Sie können die Eckennummern in beliebiger Reihenfolge eingeben. Ecken werden nicht umgeformt, wenn Sie keine Zahlen eingeben.
2	Definieren Sie den horizontalen Versatz des Bleches von der Mittellinie der Schraube. Dieser Versatz wird angewendet, wenn Blechumgriff auf Automatisch eingestellt ist.
3	Definieren Sie den vertikalen Versatz des Bleches von der Mittellinie der Schraube. Dieser Versatz wird angewendet, wenn Blechumgriff auf Automatisch eingestellt ist.

Versatz und Drehung der Schubknagge


	Beschreibung
1	Definieren Sie den horizontalen Versatz der Schubknagge.
2	Definieren Sie den vertikalen Versatz der Schubknagge.
3	Definieren Sie die Drehung der Schubknagge um die Mittellinie der Stütze.

Erstellung von Schubknaggen


Option	Beschreibung
	Standard Schubknagge wird nicht erstellt. AutoDefaults kann diese Option ändern.
	Schubknagge wird erstellt.
	Schubknagge wird nicht erstellt.

Größe des Auflageblechs


	Beschreibung
1	Definieren Sie die Auflageblech-Zusatzlänge.

Registerkarte Schrauben

Verwenden Sie die Registerkarte Schrauben, um die Schraubeneigenschaften festzulegen.

Maße Schraubengruppe


	Beschreibung

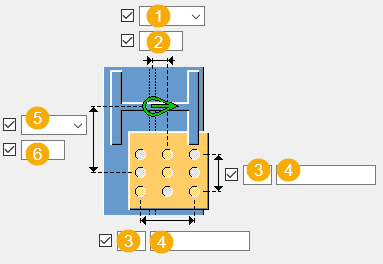

1	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
2	Abmessung für vertikale Schraubengruppenposition.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
5	Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen. Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube. Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben. Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.
6	Abmessung für horizontale Schraubengruppenposition.

Schraubengruppendrehung


	Beschreibung
1	Definieren Sie die Drehung der Schraubengruppe um die Mittellinie der Stütze, gemessen vom Stützensteg.

Löschen von Schrauben


Option	Beschreibung
Ecktoleranz beim Löschen von Schrauben	Definieren Sie den minimalen Schraubenrandabstand für das Löschen von Schrauben. Der Abstand wird von der Schraubenmitte zur Kante des Blechs gemessen.
Schrauben löschen	Legen Sie fest, welche Schrauben gelöscht werden. Geben Sie die Schraubennummern von der ersten Schraube in der ersten Reihe bis zur letzten Schraube in der letzten Reihe ein, zum Beispiel `1 3 10`. Geben Sie `A` oder `a` ein, um alle Schrauben zu löschen.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Schnittlänge

Legt die Tiefe fest, in der Tekla Structures nach den Querschnitten der verschraubten Teile sucht. Damit können Sie bestimmen, ob die Schraube einen oder zwei Flansche verbindet.

Kommentar

Sie können einen Kommentar definieren.

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Registerkarte Steifen

Definieren Sie auf der Registerkarte Steifen die Abmessungen und Eckschnitte von Steifen.

Versatz der Steifen


	Beschreibung

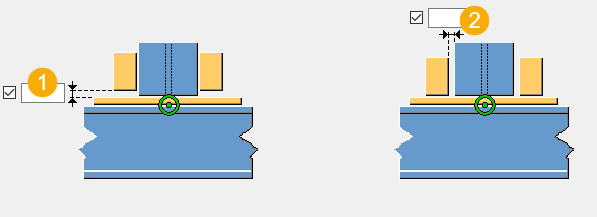

1	Versatz der Steife von der Fußplatte.
2	Versatz der Steife von der Stütze.

Steifenpositionen


	Beschreibung
1	Position der Steife an der Kante der Fußplatte.
2	Legen Sie fest, an welchen Seiten die Steifen erstellt werden.

Abmessungen des Eckschnitts


	Beschreibung

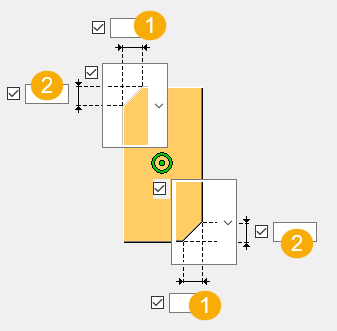

1	Horizontale Abmessung des Eckschnitts.
2	Vertikale Abmessung des Eckschnitts.

Eckschnitt-Form


Option	Beschreibung
	Standard Kein Eckschnitt AutoDefaults kann diese Option ändern.
	Gerader Eckschnitt
	Konvexe Fase
	Konkave Fase
	Kein Eckschnitt

Vergussloch-Registerkarte

Verwenden Sie die Registerkarte Vergussloch, um Vergusslochabmessungen zu definieren.

Vergussloch

Sie können festlegen, ob einige oder alle Vergusslöcher in Löcher löschen gelöscht werden.

Abmessungen Vergussloch


	Beschreibung

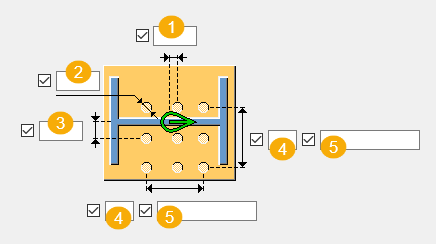

1	Position des Mörtellochs von der Mitte der Stütze in Richtung des Stegs.
2	Durchmesser des Mörtellochs.
3	Position des Mörtellochs von der Mitte der Stütze in Richtung des Flanschs.
4	Anzahl der Vergusslöcher
5	Vergusslochabstand Verwenden Sie zum Trennen der Abstandswerte Leerzeichen. Geben Sie für jeden Lochabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
