Lochverstärkung (1029)

Mit Lochverstärkung (1029) erstellen Sie Lochverstärkungen oder Muffen durch Träger oder Stützen. Sie können den Durchmesser des Lochs oder der Hülse anpassen. Bei ausreichend großen Löchern können dem Steg zum Verstärken des Teils Steifen hinzugefügt werden. Steifen können sich an der Vorder-, oder Rückseite oder auf beiden Seiten des Stegs befinden. Ein Spalt zwischen der Hülse und dem Steg kann für Anpassungs- oder Schweißzwecke erstellt werden. Bei Bedarf kann auch ein Spalt zwischen Innenkante Stegloch und Innenkante Steife erstellt werden.

Erzeugte Objekte

Lochverstärkung
Muffe
Steife (optional)
Schweißnähte

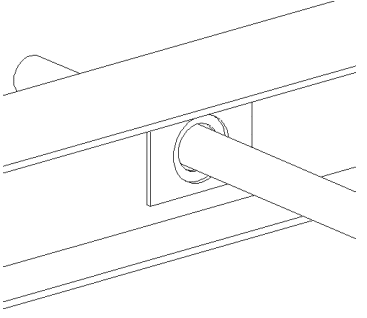

Verwendung


Situation	Beschreibung
	Lochverstärkung in einem Träger.

Auswahlreihenfolge

Wählen Sie das Teil (Träger oder Stütze) aus, in welchem die Lochverstärkung platziert werden soll.
Picken Sie eine Position für die Lockverstärkung.

Die Lochverstärkung wird beim Picken der Position automatisch erstellt.

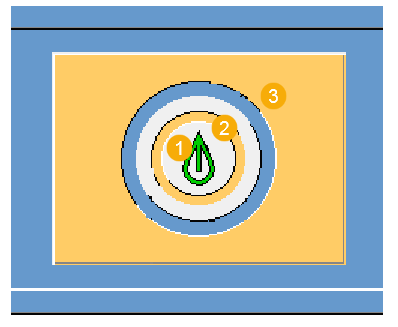

Teilerkennung


	Beschreibung
1	Lochverstärkung
2	Muffe
3	Steife

Registerkarte Abbildung

Verwenden Sie die Registerkarte Abbildung , um die Abmessungen der Lochverstärkung zu definieren. Sie können auch die Länge und die Position der möglichen Hülse definieren.

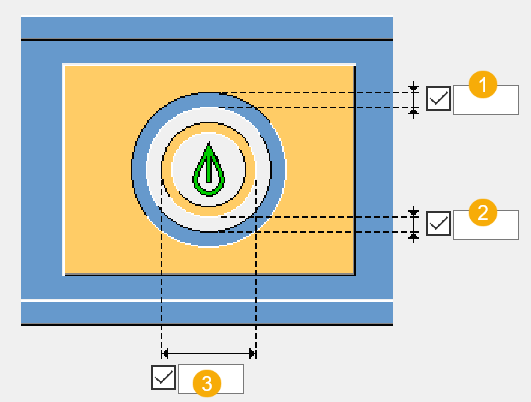

Abmessungen/Bemaßungen


	Beschreibung	Standardmäßig
1	Abstand zwischen Innenkante Stegloch und Innenkante Steife. Das gilt nur bei vorhandener Steife.	20
2	Größe des Spalts zwischen der Hülse und dem Steg.	0
3	Durchmesser des Lochs, das in den Steg geschnitten werden soll. Gilt nur, wenn keine Hülse vorhanden ist.	Trägerhöhe 0.25*

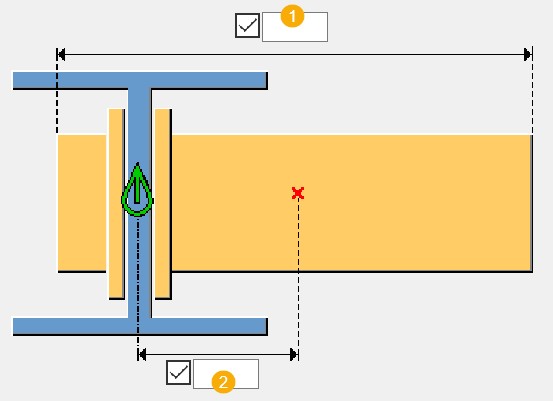

	Beschreibung	Standardmäßig
1	Muffenlänge.	2* Trägerbreite
2	Muffenversatz senkrecht zum Träger.	0

Registerkarte Teile

Auf der Registerkarte Teile bestimmen Sie die Eigenschaften von Steife und Muffe.

Teile


Option	Beschreibung
Steife	Dicke, Breite und Höhe der Steife.
Muffe	Wählen Sie das Hülsenprofil aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Auf der Registerkarte Parameter definieren Sie die Eigenschaften von Loch und Muffe sowie die Steifenposition.

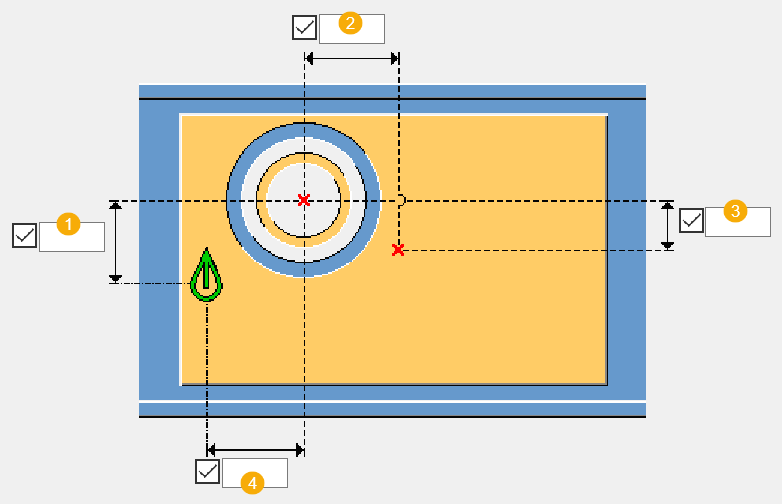

	Beschreibung
1	Vertikaler Abstand zwischen dem Lochmittelpunkt und dem Detail-Einfügepunkt.
2	Horizontaler Abstand zwischen der Lochmitte und Mittellinie Steife.
3	Vertikaler Abstand zwischen der Lochmitte und Mittellinie Steife.
4	Horizontaler Abstand zwischen dem Lochmittelpunkt und dem Detail-Einfügepunkt.

Muffe


Option	Beschreibung
	Standardmäßig Nur die Lochverstärkung wird erstellt. AutoDefaults kann diese Option ändern.
	Nur die Lochverstärkung wird erstellt.
	Lochverstärkung und Hülse werden erstellt.

Steifenposition


Option	Beschreibung
	Standardmäßig Keine Steifen AutoDefaults kann diese Option ändern.
	Keine Steifen
	Steife an Vorderseite Steg
	Steife an Rückseite Steg
	Steife auf beiden Stegseiten

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
