Stegblech (1022)

Mit Stegblech (1022) erstellen Sie Stegblech zur Verstärkung des Hauptteilstegs.

Erzeugte Objekte


Situation	Beschreibung
	Stegblech am Hauptteil

Wählen Sie das Teil aus.
Picken Sie eine Position für das Stegblech.

Das Stegblech wird beim Picken der Position automatisch erstellt.


	Beschreibung
1	Stegblech

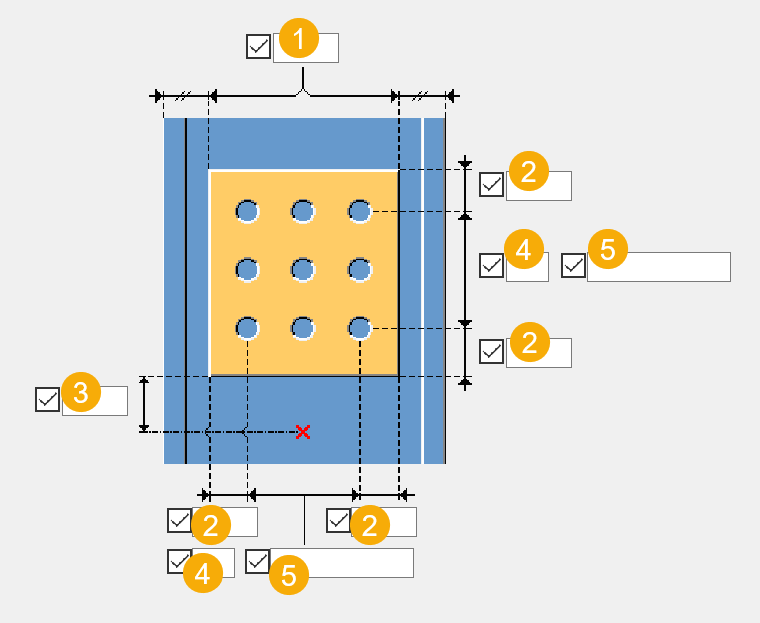

Definieren Sie auf der Registerkarte Abbildung die Verbindungsabmessungen.


	Beschreibung
1	Randabstand zum Stützenflansch.
2	Randabstand des Stegblechs. Der Randabstand ist der Abstand zwischen der Mitte eines Lochs und dem Rand des Teils.
3	Randabstand des Stegblechs in Bezug auf die Unterseite des Nebenteils.
4	Anzahl der Löcher.
5	Lochabstand. Verwenden Sie zum Trennen der Lochabstandswerte Leerzeichen. Geben Sie für jeden Lochabstand einen Wert ein. Geben Sie beispielsweise für 3 Löcher 2 Werte ein.

Auf der Registerkarte Teile legen Sie die Eigenschaften für die Teile fest.


Option	Beschreibung
Stegblech	Dicke und Höhe des Stegblechs


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Auf der Registerkarte Stegblech können Sie Stegbleche erstellen, mit denen der Steg des Hauptteils verstärkt werden kann.


Option	Beschreibung
	Standard Stegbleche werden auf beiden Seiten erstellt. AutoDefaults kann diese Option ändern.
	Stegbleche werden nicht erstellt.
	Ein Stegblech wird an der Vorderseite erstellt.
	Ein Stegblech wird an der Rückseite erstellt.
	Stegbleche werden auf beiden Seiten erstellt.


	Beschreibung
1	Lochdurchmesser Bei einem Lochdurchmesser von `0.0` werden keine Löcher erstellt.
2	Loch Länge
3	Breite des Langlochs


Option	Beschreibung
	Standard Stegbleche werden nicht geschnitten. AutoDefaults kann diese Option ändern.
	Stegbleche werden nicht geschnitten.
	Stegbleche werden in dem Bereich geschnitten, der den Hauptteilsteg mit dem Flansch verbindet.


Option	Beschreibung
	Standard Gefaste Aussteifungsplatten AutoDefaults kann diese Option ändern.
	Gefaste Aussteifungsplatten Geben Sie den Winkel in ein.
	Rechteckige Aussteifungsplatten
