Steife (1017)
Mit Träger-Steife (1017) erstellen Sie vier horizontale Steifen an den an einem Träger gepickten Punkten.
Erzeugte Objekte
-
Steifen
-
Schweißnähte
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Es werden horizontale Steifen erstellt. |
|
|
Es werden parallel verlaufene Steifen erstellt. |
Auswahlreihenfolge
-
Wählen Sie einen Träger aus.
Mithilfe der Bereichsauswahl können Sie mehrere Träger auswählen.
-
Picken Sie eine Position auf dem Träger.
Die Steifenblech werden automatisch nach dem Picken der Position erstellt.
Teilerkennung
| Beschreibung | |
|---|---|
|
1 |
Obere Steife |
|
2 |
Untere Steife |
Registerkarte Abbildung

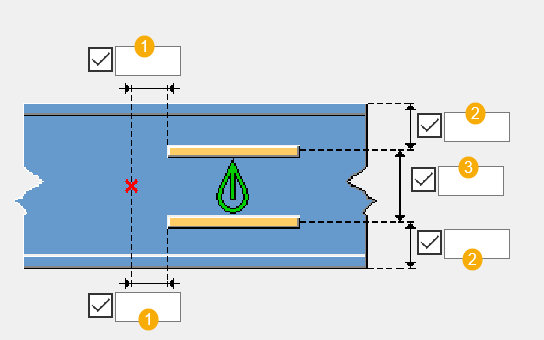

Auf der Registerkarte Abbildung bestimmen Sie die Geometrie des Details.
Abmessungen/Bemaßungen
| Beschreibung | Standardmäßig | |
|---|---|---|
|
1 |
Horizontaler Abstand zwischen Steifen und dem auf dem Träger gepickten Punkt. |
0 |
|
2 |
Vertikaler Abstand zwischen Steifen und Trägerflansch. |
Trägerhöhe 0.25* |
|
3 |
Vertikaler Abstand zwischen oberer und unterer Steife. |
Registerkarte Teile
Auf der Registerkarte Teile können Sie die Eigenschaften für die Teile definieren.
Teile
| Option | Beschreibung | Standardmäßig |
|---|---|---|
|
Obere Steife |
Dicke, Breite und Höhe der oberen Steifen. |
Dicke = Dicke des oberen Trägerflansches Breite = 0,5 * (obere Flanschbreite-Stegdicke) Höhe = 300 mm |
|
Untere Steife |
Dicke, Breite und Höhe der unteren Steifen. |
Dicke = Dicke des unteren Trägerflansches Breite = 0,5 * (untere Flanschbreite-Stegdicke) Höhe = 300 mm |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
Registerkarte Allgemein
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Berechnung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Schweißnähte
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
