Anschluss (1011)

Mit Anschluss (1011) erstellen Sie ein Anschlusselement an der auf dem Träger gepickten Position.

Erzeugte Objekte

Anschlussprofil
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	An einem Träger erstelltes Anschlussprofil.

Auswahlreihenfolge

Wählen Sie einen Träger aus.
Picken Sie eine Position auf dem Träger.

Das Anschlussprofil wird beim Picken der Position automatisch erstellt.

Teilerkennung


	Beschreibung
1	Anschlussprofil

Registerkarte Abbildung

Auf der Registerkarte Abbildung bestimmen Sie die Geometrie des Details.

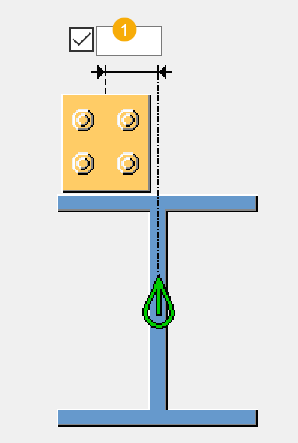

Abmessungen/Bemaßungen


	Beschreibung
1	Abstand zwischen Mittellinie Anschlusselement und Mittellinie Träger. Standardmäßig ist für den Abstand der Wert Null eingestellt.

Registerkarte Teile

Auf der Registerkarte Teile können Sie die Eigenschaften für die Teile definieren.

Teil


Option	Beschreibung	Standardmäßig
Profil	Hierüber wählen Sie das Anschlussprofil aus dem Profilkatalog aus.	`U140`


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Auf der Registerkarte Parameter definieren Sie die Drehung des Anschlusselements.

Profildrehung

Wählen Sie aus, wie das Profil gedreht wird: Hinten, vorne, oben oder unten.


Option	Beschreibung
	Standardmäßig Hinten Die leere Option dient der Abwärtskompatibilität. AutoDefaults kann diese Option ändern.
	Hinten
	Vorne
	Oben
	Unten

Registerkarte Schrauben

Auf der Registerkarte Schrauben können Sie die Schraubengruppenabmessungen und die Schraubeneigenschaften definieren.

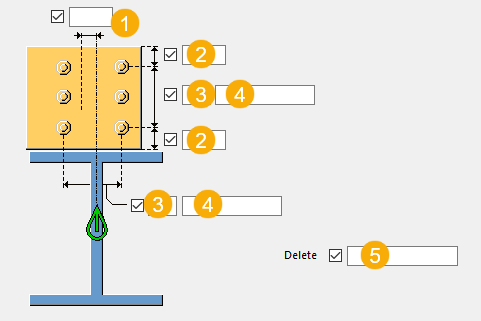

Maße Schraubengruppe


	Beschreibung
1	Abmessung für horizontale Schraubengruppenposition.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
6	Definieren Sie, welche Schrauben aus der Schraubengruppe gelöscht werden. Geben Sie die Nummern der zu löschenden Schrauben ein, und trennen Sie die Nummern jeweils durch ein Leerzeichen. Die Schrauben sind von links nach rechts und von oben nach unten nummeriert.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
