Kopfbolzen (1010)

Kopfbolzen (1010) erstellt an einem Träger oder einer Stütze Kopfbolzen als Profile, Bolzen oder Schrauben.

Erzeugte Objekte

Kopfbolzen
Schweißnähte

Verwendung


Option	Beschreibung
	An einem Träger erstellte Kopfbolzen.

Auswahlreihenfolge

Wählen Sie das Hauptteil (Träger oder Stütze) aus.
Picken Sie einen Punkt, an dem die Kopfbolzen platziert werden sollen.

Die Kopfbolzen werden automatisch nach dem Picken des Punktes erstellt.

Teilerkennung


	Beschreibung
1	Kopfbolzen

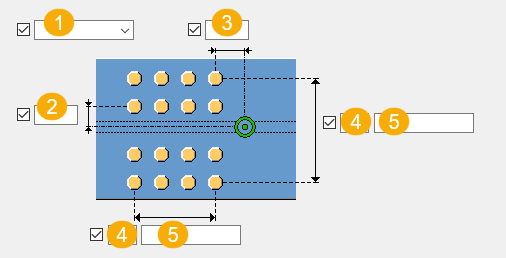

Registerkarte Abbildung

Auf der Registerkarte Abbildung können Sie die Abmessungen des Details definieren.

Abmessungen


	Beschreibung
1	Auswahl, ob Kopfbolzen als Profile, Bolzen oder Schrauben erstellt werden sollen.
2	Abmessung für vertikale Schraubengruppenposition.
3	Abmessung für horizontale Schraubengruppenposition.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Registerkarte Profil

Auf der Registerkarte Profile können Sie die Eigenschaften der Kopfbolzenprofile definieren.

Teile


Option	Beschreibung
Profil	Wählen Sie das Profil aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Profillänge


	Beschreibung	Standard
1	Definition der Länge des Kopfbolzenprofils.	`4”`

Registerkarte Schrauben

Auf der Registerkarte Schrauben können Sie Abmessungen und Eigenschaften der Bolzen und Schrauben definieren.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
