Klink-Steife (1006)

Ersatzflansch (1006) erzeugt eine Ausklinkung und ein Versteifungsblech von der Position, die Sie an einem Träger wählen, bis zum Trägerende.

Erzeugte Objekte


Situation	Beschreibung
	An einem Träger erstellte Ausklinkung.
	Ersatzflansch. Schräg zum Teil erstellter Ausklinkungsschnitt.

Wählen Sie einen Träger aus.

Mithilfe der Bereichsauswahl können Sie mehrere Träger auswählen.
Picken Sie eine Position auf dem Träger.

Die Ausklinkung wird automatisch erstellt, wenn Sie die Position auswählen.


	Beschreibung
1	Steife

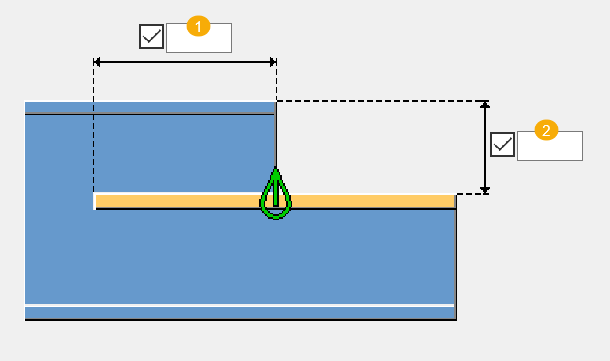

Auf der Registerkarte Abbildung bestimmen Sie die Geometrie des Details.


	Beschreibung
1	Position der Steife von der Ausklinkungskante.
2	Steifenposition ab Oberkante Träger. Standardmäßig ist diese Abmessung auf `100 mm` eingestellt.

Auf der Registerkarte Teile können Sie die Eigenschaften für die Teile definieren.


Option	Beschreibung
Steife	Dicke und Breite der Steife.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.
