Mast 1 Diagonale (87)

Mit Mast 1 Diagonale (87) erstellen Sie ein einzelne Schraubengruppe, mit der ein diagonaler L-Profilverband mit einer L-Profilmaststütze verbunden wird. Zum Erstellen der Schrauben müssen die Schraubenmaßlinien und Randabstände definiert und die Position der einzelnen Schrauben angegeben sein.

Erzeugte Objekte

Schrauben

Beachten Sie, dass mit dieser Komponente standardmäßig keine Schrauben erstellt werden. Zunächst müssen die zu erstellenden Schrauben definiert werden.

Verwendung


Situation	Situation

Auswahlreihenfolge

Wählen Sie die Maststütze (Hauptteil) aus.
Wählen Sie den Verband (Nebenteil) aus.

Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.

Registerkarte Abbildung

Auf der Registerkarte Abbildung definieren Sie die Schraubenerstellung, die Position und die Schraubrichtung.

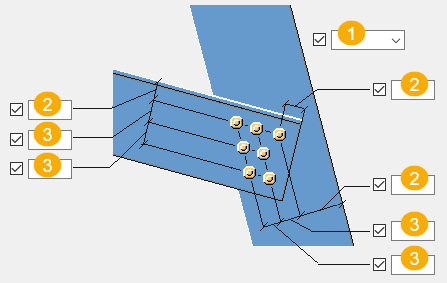

Abmessungen/Bemaßungen


	Beschreibung
1	Wählen Sie aus, ob das Nebenteil eingebaut ist. Definieren Sie den Abstand zur Anpassung zwischen der letzten Schraube und Kante Nebenteil.
2	Abstand zwischen Mitte Schraube und Kante Verband.
3	Abstand zwischen den Schrauben

Sind keine Maße eingegeben, werden die in der Datei gauge_lines.dat definierten Standardwerte verwendet.

Schraubenposition

Zum Erstellen einer Schraube im Schnittpunkt der Maßlinien geben Sie 0 ein.
Zum Verschieben der Schraube entlang der Maßlinien vom Verbandsende weg geben Sie 1 oder einen höheren Wert ein.
Zum Verschieben der Schraube zur Kante des Verbands hin geben Sie einen negativen Wert wie -10 ein.

Verschraubungsrichtung


Option	Beschreibung
	Standard Schraubenrichtung 1 AutoDefaults kann diese Option ändern.
	Verschraubungsrichtung 1
	Verschraubungsrichtung 2

Registerkarte Teile

Auf der Registerkarte Teile definieren Sie den Schnitt des horizontalen Schenkels des Verbands und die Abmessungen des Schnitts.

Abmessungen/Bemaßungen


	Beschreibung
1	Definieren Sie den Schnittwinkel.
2	Schnittabmessung des Verbands
3	Lichter Abstand bis zur Kante der Maststütze
4	Schnittoptionen Mit der Schnittoption Immer schneiden Sie die Verbände und erstellen einen lichten Abstand bis Unterkante Maststütze. Mit dieser Option überschreiben Sie die auf der Registerkarte Abbildung definierten Schraubenrandabstände.

Registerkarte Schrauben

Auf der Registerkarte Schrauben legen Sie die Schraubeneigenschaften fest.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schraubenlänge

Definieren Sie die Länge der Schrauben.

Registerkarte Zusätzliche Schnitte

Auf der Registerkarte Zusätzliche Schnitte definieren Sie den Schnitt des vertikalen Schenkels des Verbands und die Abmessungen des Schnittes.

Abmessungen/Bemaßungen


	Beschreibung
1	Vertikale Schnittabmessung
2	Horizontale Schnittabmessung

Registerkarte Prüfen

Auf der Registerkarte Prüfen können Sie den Abstand zwischen den Schrauben und bis zur Kante Prüfen.

Schraubenabstände

Registerkarte Futterblech

Auf der Registerkarte Futterblech definieren Sie das Erstellen und die Eigenschaften und Positionen von Futterblechen.

Teileigenschaften


Option	Beschreibung
Erstellen von Futterblechen	Wählen Sie aus, ob das Futterblech aus einem Profil, Mehrere Profile erstellt werden soll oder ob über einen ausgewählten ASCII-Dateinamen die Definitionen aus einer Datei verwendet werden sollen. Bei der Auswahl von Nein wird das Futterblech nicht erstellt.
Futterblech	Beim Erstellen eines Futterblechs als Profil definieren Sie die Dicke, Breite und Höhe des Futterblechs.
Liste der Dicken	Beim Erstellen des Futterblech als Mehrere Profile geben Sie hier die Futterblechdicken ein. Definieren Sie die Breite und Höhe des Futterblechs.
Dateiname	Beim Erstellen eines Futterblechs unter Angabe des ASCII-Dateinamens geben Sie hier den Dateinamen ein oder wählen Sie die zu verwendende Datei aus. Definieren Sie die Breite und Höhe des Futterblechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Anmerkung	Enthält eine Anmerkung für das Teil.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung
