Hochspannungsmast Querstreben (S65)

Mit Querstreben (S65) erstellen Sie die Traversen aus gebogenen Winkelprofilen.

Erzeugte Objekte

Gebogene Winkelprofile

Verwendung


Situation	Beschreibung
	Es werden vier gebogene Winkelprofile erstellt.

Einschränkungen

Verwenden Sie keine Doppelprofil-Traversen.

Bevor Sie beginnen

Erstellen Sie fünf Punkte. Der fünfte Punkt muss sich vertikal in der Mitte des Musters befinden, wie es in den folgenden Abbildungen dargestellt ist.

Auswahlreihenfolge

Wählen Sie die Konstruktionspunkte aus, die Sie zum Erstellen der Traversen erstellt haben.

Teilerkennung


	Beschreibung
1	Oberes Winkelprofil
2	Unteres Winkelprofil

Registerkarte Abbildung

Auf der Registerkarte Abbildung definieren Sie Abmessungen der oberen und unteren Traversen.

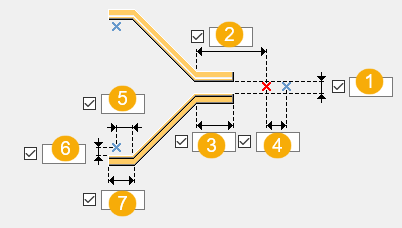

Abmessungen/Bemaßungen


	Beschreibung
1	Abstand zwischen den Winkelprofilen
2	Abstand zum Referenzpunkt
3	Winkellänge des oberen Teils
4	Abstand zwischen den Punkten
5	Horizontale Abmessung bis zum Punkt
6	Vertikale Abmessung bis zum Punkt
7	Winkellänge des unteren Teils

Registerkarte Teile

Auf der Registerkarte Teile definieren Sie die Teileigenschaften der Traversen.

Teile


Option	Beschreibung
Obere Winkel	Wählen Sie das Profil aus dem Profilkatalog aus.
Untere Winkel	Wählen Sie das Profil aus dem Profilkatalog aus.


Option	Beschreibung	Standardmäßig
Material	Material.	Das Standardmaterial wird im Feld Teilmaterial unter den Einstellungen für Komponenten unter Menü Datei > Einstellungen > Optionen definiert.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Auf der Registerkarte Parameter definieren Sie die Ausrichtung, die Anordnung und den Versatz des Winkelprofils.

Ausrichtung des Winkelprofils


Option	Beschreibung
	Wählen Sie die Ausrichtung des Winkelprofils aus.

Profildrehung


Option	Beschreibung
	Wählen Sie die Drehung der oberen Winkelprofile aus.
	Wählen Sie die Drehung der unteren Winkelprofile aus.

Versatz


Option	Beschreibung
	Versatz zum Referenzpunkt.
