Hor. Knotenblech Typ 3 (182)

Mit Hor. Knotenblech Typ 3 (182) wird ein diagonaler Verband mit einem Verbandsblech an einen oder zwei horizontale Verbände geschraubt. Der diagonale Verband ist mit der Innen- oder Außenseite des horizontalen Verbands verbunden.

Erzeugte Objekte

Verbandsblech
Futterblech
Schrauben

Verwendung


Beispiel	Beispiel

Auswahlreihenfolge

Wählen Sie den horizontalen Verband aus, an die der diagonale Verband geschraubt werden soll.
Wählen Sie den diagonalen Verband aus.
Wählen Sie den zweiten horizontalen Verband aus (optional).
Zum Erstellen der Komponente drücken Sie die mittlere Maustaste.

Teilerkennung


	Beschreibung
1	Verbandsblech

Registerkarte Abbildung

Auf der Registerkarte Abbildung definieren Sie die Abmessungen für die Position der Schrauben und den lichten Abstand zwischen den Verbänden.

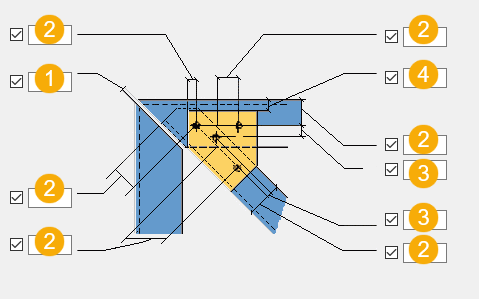

Abmessungen/Bemaßungen


	Beschreibung
1	Lichter Abstand zwischen horizontalen Verbänden. Die Enden der horizontalen Verbände sind mit einem Schrägschnitt versehen.
2	Abstand zwischen Schraubenkanten Das Ende des diagonalen Verbands wird gemäß dem Schraubenrandabstand geschnitten.
3	Abstand zwischen den Schrauben
4	Abstand zwischen Verbandsblech und Kante

Sind keine Maße eingegeben, werden die in der Datei gauge_lines.dat definierten Standardwerte verwendet.

Registerkarte Teile

Auf der Registerkarte Teile können Sie die Eigenschaften für die Teile definieren.

Teile


Option	Beschreibung
Blech	Dicke des Verbandsblechs.
Füllblech	Breite und Höhe des Verbandsblechs. Wurd ein diagonaler Verband mit der Innenseiten eines horizontalen Verbands verbunden, erstellt Tekla Structures mindestens ein Futterblech, um den Spalt zwischen dem diagonalen Verband und dem Blech zu füllen: (1) Diagonaler Verband (2) Futterblech (3) Verbandsblech


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Auf der Registerkarte Parameter definieren Sie die Form des Verbandsschnitts und das Erstellen einer zweiten Schraube. Sie können den Blechen auch Kommentare hinzufügen.

Verbandsschnitt und Schrauben


Option	Beschreibung
Verband Schnittart	Wählen Sie die Form des Schnittes aus.
Zweite Schraubenverbindung	Wählen Sie eine Option zum Erstellen der zweiten Schraube aus. Standardmäßig ist der Wert Keine Schraube eingestellt. Standardmäßig werden mit dieser Komponente folgende Schrauben erstellt: Eine Schraube im Schnittpunkt der Maßlinie der Hauptschraube des Verbands verbindet alle Verbände mit dem Blech. Eine Schraube auf der Maßlinie der Hauptschraube der einzelnen Verbände verbindet den jeweiligen Verband mit dem Blech.
Kommentar	Geben Sie für das Blech einen Kommentar ein.
Füllblechart	Wählen Sie den Futterblechtyp aus. Sie können anstelle der Futterbleche auch Ring- oder Vierkantscheiben verwenden.
Kommentar zum Futterblech	Geben Sie für das Futterblech einen Kommentar ein.

Schrauben

Zum Definieren der Schraubeneigenschaften klicken Sie auf die Schaltfläche Schrauben.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4
