Verwenden Sie die Komponente Anordnung von Objekten (29), um Modellobjekte entlang einer Linie zu kopieren. Wenn Sie das ursprüngliche Objekt ändern, ändert Tekla Structures auch die kopierten Objekte.
-
Klicken Sie auf die Schaltfläche Anwendungen und Komponenten
im Seitenbereich, um den Katalog Anwendungen und Komponenten zu öffnen.
-
Suchen Sie die Komponente Anordnung von Objekten (29), und doppelklicken Sie zum Öffnen.
-
Definieren Sie die Einstellungen:
-
Anzahl der Kopien: Geben Sie die Anzahl der zu erstellenden Kopien an.
-
Abstände: Definieren Sie den Abstand der Objekte.
-
In entgegengesetzte Richtung kopieren: Wählen Sie Ja aus, wenn Sie in entgegengesetzter Richtung zu den gepickten Punkten kopieren möchten.
-
Startpunkt: Wählen Sie entweder das zu kopierende Objekt oder den ersten Eingabepunkt aus.
-
Gleiche Abstände (Abstand ignorieren): Wählen Sie Ja, wenn Sie die Objekte in gleichmäßigen Abständen erstellen möchten. Abstand wird ignoriert.
-
Klicken Sie auf OK, um die Einstellungen zu speichern.
-
Wählen Sie die zu kopierenden Objekte aus.
-
Klicken Sie mit der mittleren Maustaste, um die Auswahl zu beenden.
-
Klicken Sie auf den gewünschten Anfangspunkt der Linie, entlang derer die Kopien verteilt werden sollen.
-
Picken Sie einen Punkt, um den Endpunkt der Linie festzulegen.
Beispiele
|
Beispiel
|
Beschreibung
|
|
|
Eine Anordnung von Stahlobjekten.
|
|
|

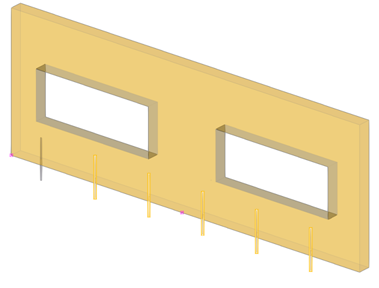

Eine Anordnung von Betonobjekten.
|
