Konische Stütze (S99)

Konische Stütze (S99) erzeugt eine einzelne zusammengesetzte Stütze, die gerade oder konisch sein kann.

Erzeugte Objekte


Situation	Beschreibung
	Eine konische zusammengesetzte Stütze mit einer versteiften Ecke. Flanschaussteifungen:
	Eine gerade zusammengesetzte Stütze.

Sie müssen einen Punkt picken können.

Picken Sie die Position der Stütze:

Die Stütze wird beim Picken der Position automatisch erstellt.

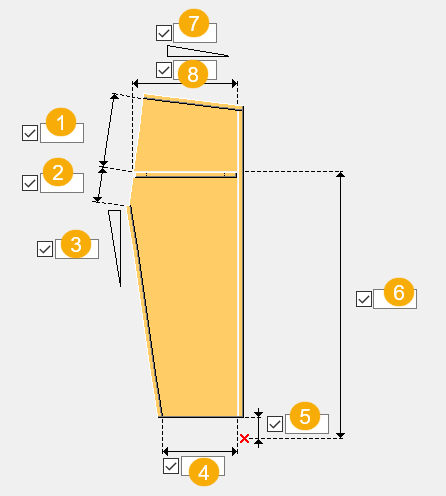

Auf der Registerkarte Abbildung legen Sie die Stützenabmessungen fest.


	Beschreibung
1	Abmessung von der oberen Ecke des Stegblechs zur Oberseite der Steife
2	Abmessung zwischen der Oberseite der Steife und der Innenecke des Stegblechs
3	Neigung des inneren Flanschblechs
4	Stegblechbreite unten
5	Vertikaler Versatz des Stegblechs vom Eingabepunkt
6	Stegblechabmessung vom Eingabepunkt zum oberen Rand der horizontalen Steife
7	Neigung des oberen Blechs in Prozent, z. B. 10.
8	Länge der horizontalen Steife

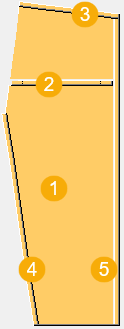

Auf der Registerkarte Teile legen Sie die Blecheigenschaften fest.


Option	Beschreibung
Web	Dicke des Stegs
Außenflansch, Innenflansch, Oberes Blech, Horizontale Steife	Wählen Sie die Profile auf der Registerkarte Parameter aus.
Flanschaussteifung	Dicke der Flanschsteife


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Definieren Sie auf der Registerkarte Parameter die Blechprofile, die Ausrichtung und die Abmessungen.


Option	Beschreibung
Profil des Außenflansches, Profil des Innenflansches, Profil des oberen Blechs, Profil der horizontalen Steife	Profilstärke der Bleche. Die Datei std_flange_plates.dat definiert die verfügbaren Blechprofile.

Ist das Blech länger als die in der Datei std_flange_plates.dat festgelegte Höchstlänge, wird in Tekla Structures ein Stoß erstellt.


	Beschreibung
1	Innenflanschstoßabmessungen
2	Außenflanschstoßabmessungen


Option	Beschreibung

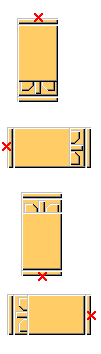

	Wählen Sie eine geeignete Drehung aus. Der Stützensteg wird relativ zur Arbeitsebene gedreht.


	Beschreibung
1	Zusätzliche Länge für den Außenflansch
2	Zusätzliche Länge für das obere Blech


	Beschreibung
1	Inneres Eckschnittmaß der horizontalen Steife. Der Standardwert lautet `15`.

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
