Konischer Rahmen (S53)

Mit Konischer Rahmen (S53) erstellen Sie einen Aufbaurahmen vollständig oder teilweise. Sie können die Verjüngung und Größe des gestoßenen Materials steuern.

Erzeugte Objekte

Zusammengesetzte Stützen mit Fußplatte und Stirnplatte
Zusammengesetzte Träger mit Stirnplatten

Verwendung


Situation	Beschreibung
	Zusammengesetzter Rahmen 1 Träger 1 2 Träger 2 Verwenden Sie auf der Registerkarte Abbildung die folgenden Optionen: Rahmentyp: Stütze, erster Träger und zweiter Träger werden erstellt. Symmetrietyp: Symmetrischer Rahmen wird erstellt.
	Geneigter zusammengesetzter Rahmen Verwenden Sie auf der Registerkarte Abbildung die folgenden Optionen: Rahmentyp: Stütze, erster Träger und zweiter Träger werden erstellt. Symmetrietyp: Symmetrischer Rahmen wird erstellt.
	Nur die Hälfte des Rahmens Verwenden Sie auf der Registerkarte Abbildung die folgenden Optionen: Rahmentyp: Stütze und erster Träger werden erstellt. Symmetrietyp: Symmetrischer Rahmen wird nicht erstellt.
	Zusammengesetzte Stütze mit Fußplatte und Stirnplatte Verwenden Sie auf der Registerkarte Abbildung die folgenden Optionen: Rahmentyp: Die Stütze wird erstellt. Symmetrietyp: Symmetrischer Rahmen wird nicht erstellt.
	Zusammengesetzter Träger (1) mit Stirnplatten Verwenden Sie auf der Registerkarte Abbildung die folgenden Optionen: Rahmentyp: Der erste Träger wird erstellt. Symmetrietyp: Symmetrischer Rahmen wird nicht erstellt.
	Zusammengesetzter Träger (2) mit Stirnplatten Verwenden Sie auf der Registerkarte Abbildung die folgenden Optionen: Rahmentyp: Der zweite Träger wird erstellt. Symmetrietyp: Symmetrischer Rahmen wird nicht erstellt.

Einschränkungen

Erzeugt einen Rahmen nur in der globalen X-Richtung. Y-Richtung ist nicht möglich.

Bevor Sie beginnen

Sie müssen einen Punkt picken können.

Auswahlreihenfolge

Picken Sie die Position der Stütze.

Der Rahmen wird beim Picken der Position automatisch erstellt.

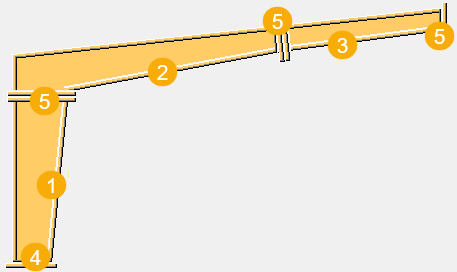

Teilerkennung


	Beschreibung
1	Spalte
2	Erster Träger
3	Zweiter Träger
4	Fußplatte
5	Stirnplatte

Registerkarte Abbildung

Auf der Registerkarte Abbildung legen Sie Maße und Lage des Rahmens relativ zu den gepickten Punkten fest.

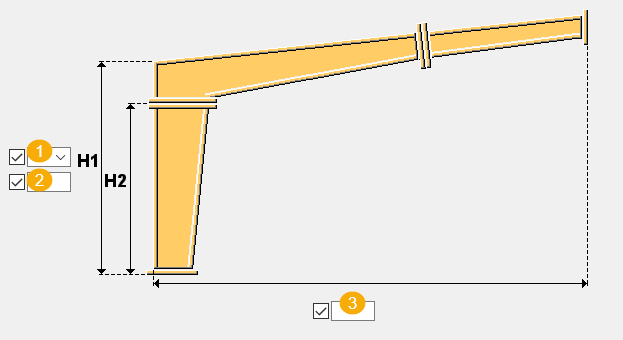

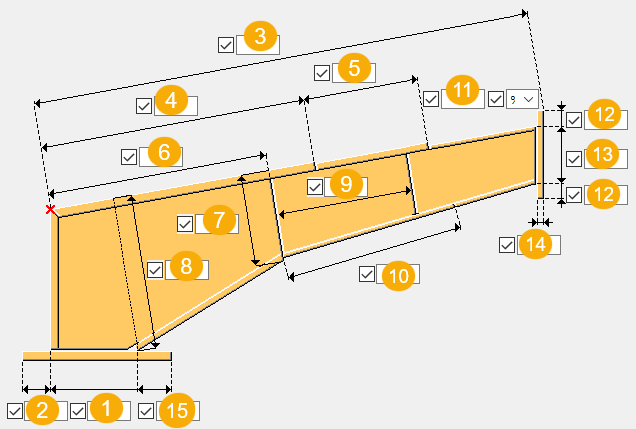

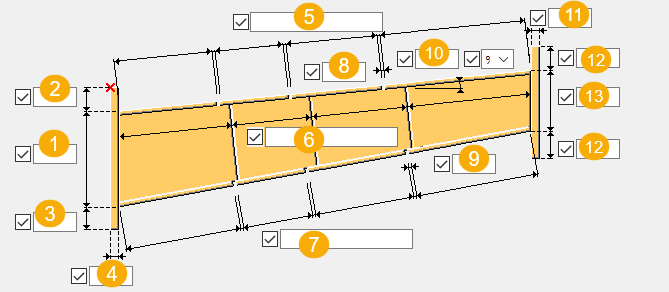

Abmessungen/Bemaßungen


	Beschreibung
1	Wählen Sie die zu definierende Höhenbemaßung aus.
2	Definieren Sie die Höhe.
3	Abmessung von der Außenkante der Stütze zur Mittellinie des Rahmens.

Rahmentyp


Option	Beschreibung
	Die Stütze wird erstellt.
	Der erste Träger wird erstellt.
	Der zweite Träger wird erstellt.
	Stütze und erster Träger werden erstellt.
	Stütze, erster Träger und zweiter Träger werden erstellt.

Symmetrietyp


Option	Beschreibung
	Symmetrischer Rahmen wird nicht erstellt.
	Symmetrischer Rahmen wird erstellt.

Teilklasse

Definieren Sie die Klasse der Steg- und Flanschbleche, Fußplatten und Stirnplatten.

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Blecheigenschaften fest.

Teile


Stützenteile	Beschreibung
O. Flansch Profil, Flanschprofil unt.	Wählen Sie das Profil aus dem Profilkatalog aus.
Stegdicke	Dicke des Stützstegs.
Fußplatte	Dicke und Breite der Fußplatte.
Horiz. Stirnplatte	Dicke und Breite der horizontalen Stirnplatte.


1 Trägerteile	Beschreibung
O. Flansch Profil, Flanschprofil unt., Vert. Flansch Profil	Wählen Sie das Profil aus dem Profilkatalog aus.
Stegdicke	Dicke des ersten Trägerstegs.
Horiz. Stirnplatte	Dicke und Breite der horizontalen Stirnplatte.
Seitliche Stirnplatte	Dicke und Breite der seitlichen Stirnplatte.


2 Trägerteile	Beschreibung
O. Flansch Profil, Flanschprofil unt.	Wählen Sie das Profil aus dem Profilkatalog aus.
Stegdicke	Dicke des zweiten Trägerstegs.
Linke Stirnplatte	Dicke und Breite der linken Stirnplatte.
Rechte Stirnplatte	Dicke und Breite der rechten Stirnplatte.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Stütze

Auf der Registerkarte Stütze legen Sie die Stützenabmessungen fest.

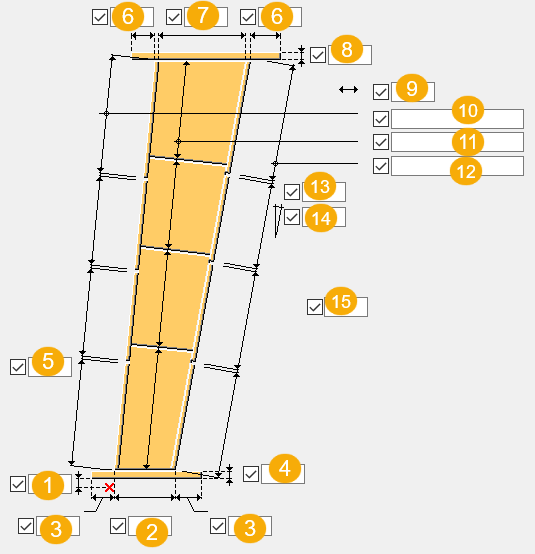

Abmessungen/Bemaßungen


	Beschreibung
1	Abstand vom ersten gepickten Punkt zum Stützenende.
2	Stützentiefe am Anfang. Dies ist entweder die Höhe des Stegs oder der gesamten Stütze, je nachdem, was Sie als Tiefenmaß auswählen.
3	Fußplatten-Verlängerungsbemaßung an der Unterseite der Stütze.
4	Dicke der Fußplatte.
5	Spalt zwischen den oberen Flanschblechen.
6	Stirnplatten-Verlängerungsbemaßung an der Oberseite der Stütze.
7	Stützentiefe am zweiten Ende. Dies ist entweder die Höhe des Stegs oder der gesamten Stütze, je nachdem, was Sie als Tiefenmaß auswählen.
8	Stirnplattendicke.
9	Bemaßung der Stützenendausrichtung.
10	Länge der oberen Flanschbleche. Um z. B. vier Ein-Meter-Abschnitte zu erhalten, geben Sie `4*1000` ein. Wenn Sie den Flansch aus einem einzelnen Blech erstellen möchten, lassen Sie das Feld leer.
11	Länge der Stegbleche. Um z. B. vier Ein-Meter-Abschnitte zu erhalten, geben Sie `4*1000` ein. Wenn Sie den Steg aus einem einzelnen Blech erstellen möchten, lassen Sie das Feld leer.
12	Länge der unteren Flanschbleche. Um z. B. vier Ein-Meter-Abschnitte zu erhalten, geben Sie `4*1000` ein. Wenn Sie den Flansch aus einem einzelnen Blech erstellen möchten, lassen Sie das Feld leer.
13	Spalt zwischen den unteren Flanschblechen.
14	Neigung der Stütze als Prozentwert.
15	Abmessungen der Stützendrehung.

Stützenendausrichtung


Option	Beschreibung
	Der Schnitt ist vertikal oder horizontal.
	Der Schnitt verläuft rechtwinklig zum oberen Flansch.
	Der Schnitt ist relativ zur aktuellen Position der Arbeitsebene.

Stützendrehung


Option	Beschreibung
	Wählen Sie aus, wie die Stütze gedreht wird, und definieren Sie die Bemaßung für die Drehung.

Stützenposition zum gepickten Punkt


Option	Beschreibung
	Verschiebt die Stütze so, dass sich der Punkt am Stützenflansch befindet.
	Verschiebt die Stütze so, dass sich der Punkt am Stützensteg befindet.
	Verschiebt die Stütze so, dass sich der Punkt in der Mitte des Stützenquerschnitts befindet.

Stegblechausrichtung


Option	Beschreibung
	Stegbleche werden senkrecht zum oberen Flansch geschnitten.
	Stegbleche werden vertikal geschnitten.

Tiefenmaß


Option	Beschreibung
	Die Tiefe entspricht der Tiefe des Stegs.
	Die Tiefe wird von den äußeren Oberflächen des oberen und unteren Flansches berechnet.

Registerkarte Stütze 2

Definieren Sie auf der Registerkarte Stütze 2 die Schraubengruppenabmessungen und die Eigenschaften der Fußplatte.

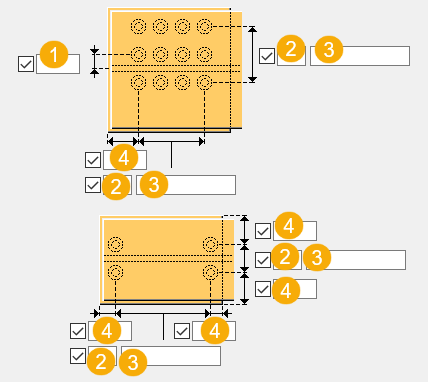

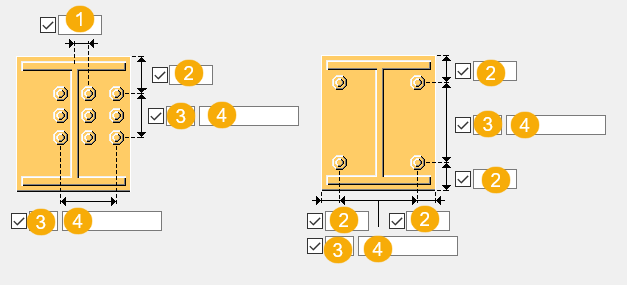

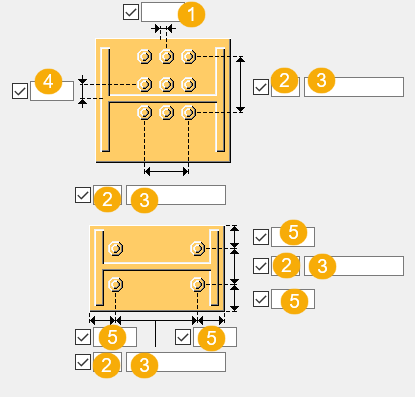

Maße Schraubengruppe


	Beschreibung
1	Abmessung für horizontale Schraubengruppenposition.
2	Anzahl der Schrauben.
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
4	Abmessung für vertikale Schraubengruppenposition.
5	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.

Schraubenerstellung


Option	Beschreibung
	Löcher werden erzeugt.
	Es werden Schrauben erzeugt.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Registerkarte Stütze 3

Verwenden Sie die Registerkarte Stütze 3, um die Schraubgruppenabmessungen und Eigenschaften der Stirnplatten zwischen der Stütze und dem ersten Träger festzulegen.

Maße Schraubengruppe


	Beschreibung
1	Abmessung für vertikale Schraubengruppenposition.
2	Anzahl der Schrauben.
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
4	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Registerkarte Träger 1

Verwenden Sie die Registerkarte Träger 1, um die Abmessungen des ersten Trägers festzulegen.

Abmessungen/Bemaßungen


	Beschreibung
1	Trägertiefe am ersten Ende.
2	Abstand vom ersten gepickten Punkt zum Trägerende.
3	Länge der oberen Flansches.
4	Länge des oberen Flanschblechs am ersten Flanschspalt.
5	Länge des oberen Flanschblechs am zweiten Flanschspalt.
6	Länge des oberen Flansches am Neigungswinkel.
7	Höhe des Trägerstegs am Neigungswinkel.
8	Höhe des Trägerstegs am Stützenende.
9	Länge des Stegblechs.
10	Länge des unteren Flanschblechs.
11	Horizontale Neigung des Trägers, entweder in Prozent oder in Grad.
12	Erweiterungsmaße der Stirnplatte.
13	Trägertiefe am zweiten Ende.
14	Stirnplattendicke.
15	Erweiterungsmaße der Stirnplatte.

Stegblechausrichtung


Option	Beschreibung
	Stegbleche werden senkrecht zum oberen Flansch geschnitten.
	Stegbleche werden vertikal geschnitten.

Ausrichtung des Trägerendes


Option	Beschreibung
	Der Schnitt ist vertikal oder horizontal.
	Der Schnitt verläuft rechtwinklig zum oberen Flansch.

Trägerlänge


Option	Beschreibung
	Länge des geneigten Trägers
	Horizontale Trägerlänge

Trägerhöhe


Option	Beschreibung
	Rechtwinklige Trägerhöhe
	Vertikale Trägerhöhe

Schnitt der Trägerunterseite


Option	Beschreibung
	Die Unterseite des Trägers wird geschnitten.
	Die Unterseite des Trägers wird an die Stirnplatte angepasst.

Registerkarte Träger 1_2

Verwenden Sie die Registerkarte Träger 1_2, um die Schraubengruppenabmessungen und die Schraubeneigenschaften der Stirnplatte zwischen dem ersten und dem zweiten Träger festzulegen.

Maße Schraubengruppe


	Beschreibung
1	Abmessung für horizontale Schraubengruppenposition.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Registerkarte Träger 2

Verwenden Sie die Registerkarte Träger 2, um die Abmessungen des zweiten Trägers festzulegen.

Abmessungen/Bemaßungen


	Beschreibung
1	Trägertiefe am ersten Ende.
2	Abstand vom ersten gepickten Punkt zum Trägerende.
3	Stirnplattenverlängerung am Anfang.
4	Stirnplattendicke am Anfang.
5	Länge der oberen Flanschbleche. Um z. B. vier Ein-Meter-Abschnitte zu erhalten, geben Sie `4*1000` ein. Lassen Sie das Feld leer, um den Flansch oder Steg aus einem einzelnen Blech zu erzeugen.
6	Länge der Stegbleche. Um z. B. vier Ein-Meter-Abschnitte zu erhalten, geben Sie `4*1000` ein. Lassen Sie das Feld leer, um den Flansch oder Steg aus einem einzelnen Blech zu erzeugen.
7	Länge der unteren Flanschbleche. Um z. B. vier Ein-Meter-Abschnitte zu erhalten, geben Sie `4*1000` ein. Lassen Sie das Feld leer, um den Flansch oder Steg aus einem einzelnen Blech zu erzeugen.
8	Spalt zwischen den oberen Flanschblechen.
9	Spalt zwischen den unteren Flanschblechen.
10	Horizontale Neigung des Trägers, entweder in Prozent oder in Grad.
11	Stirnplattendicke am zweiten Ende.
12	Stirnplattenverlängerung am zweiten Ende.
13	Trägertiefe am zweiten Ende. Dies ist die Höhe des Stegs oder des gesamten Trägers, je nachdem, was Sie als Tiefenmaß auswählen.

Trägerposition zu gepickten Punkt


Option	Option	Beschreibung
		Verschiebt den Träger so, dass sich der Punkt am Trägerflansch befindet.
		Verschiebt den Träger so, dass sich der Punkt am Trägersteg befindet.
		Verschiebt den Träger so, dass sich der Punkt in der Mitte des Trägerquerschnitts befindet.

Ausrichtung des Trägerendes


Option	Option	Option
		Der Schnitt ist vertikal oder horizontal.
		Der Schnitt verläuft rechtwinklig zum oberen Flansch.
		Der Schnitt ist relativ zur aktuellen Position der Arbeitsebene.

Stegblechausrichtung


Option	Beschreibung
	Stegbleche werden senkrecht zum oberen Flansch geschnitten.
	Stegbleche werden vertikal geschnitten.

Tiefenmaß


Option	Beschreibung
	Die Tiefe wird von den äußeren Oberflächen des oberen und unteren Flansches berechnet.
	Die Tiefe entspricht der Tiefe des Stegs.

Registerkarte Träger 2_2

Verwenden Sie die Registerkarte Träger 2_2, um die Schraubengruppenabmessungen und die Schraubeneigenschaften der Stirnplatte an der Hüfte zwischen den zweiten Trägern festzulegen.

Maße Schraubengruppe


	Beschreibung
1	Abmessung für horizontale Schraubengruppenposition.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
