Kreuzprofil (Bleche) (S33)

Kreuzprofil (Bleche) (S33) erzeugt einen zusammengesetzten Träger aus sieben miteinander verschweißten Blechen.

Erzeugte Objekte


Situation	Beschreibung
	Gerader Aufbauträger, sieben miteinander verschweißte Bleche.

Konische zusammengesetzte Träger.

Sie müssen zwei Punkte picken können.

Picken Sie den Startpunkt für den Träger.
Picken Sie den Endpunkt für den Träger.

Der Träger wird automatisch erstellt, wenn Sie den Endpunkt picken.


	Beschreibung
1	Querblech. Es werden sieben Bleche erstellt.

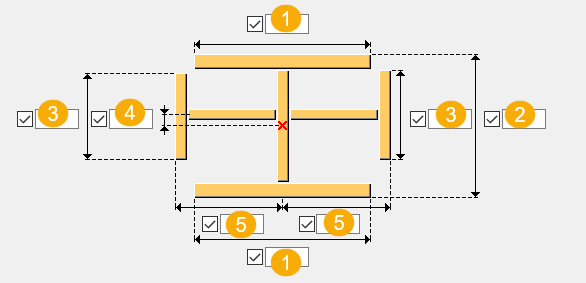

Definieren Sie auf der Registerkarte Abbildung die Abmessungen.


	Beschreibung
1	Breite des Trägers
2	Höhe des Trägers
3	Höhe des Blechs
4	Passen Sie die Lage der horizontalen Teile im Verhältnis zu den vertikalen Teilen an. Standardmäßig beträgt die Exzentrizität 0. Die Verbindung der Bleche wird mittig am vertikalen Blech hergestellt.
5	Abmessung der Blechkante ab Mittellinie des vertikalen Blechs.

Auf der Registerkarte Teile legen Sie die Blecheigenschaften fest.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Definieren Sie auf der Registerkarte Parameter Name, Klasse und Oberflächen sowie Position, Drehung und Länge des Teils fest.


Option	Beschreibung
Name	Definieren Sie Name, Klasse und Oberfläche der Bleche.
Klasse
Ausführung
	Negative Werte kürzen den Träger, positive Werte verlängern ihn. Dadurch wird das zuerst gepickte Ende des Trägers verschoben. Dadurch wird das als Zweites gepickte Ende des Trägers verschoben.
	Wählen Sie die Position in der Ebene aus, und definieren Sie die Position unter Versatz in Ansicht. Siehe Teilposition in der Horizontalen.
	Wählen Sie eine geeignete Drehung aus, und definieren Sie den Versatz der Drehung. Siehe Rotation des Teils.
	Wählen Sie die Position in der Tiefe aus, und definieren Sie die den Versatz in der Tiefe. Siehe Teilposition in der Tiefe.
