Kastenprofil (Bleche) (S13)
Kastenprofil (Bleche) (S13) erstellt einen Schweißträger mit Kastenquerschnitt.
Erzeugte Objekte
-
Schweißträger
-
Schweißnähte
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Gerader Schweißträger mit Querschnitt. |
Nicht verwenden für
Konische zusammengesetzte Träger.
Bevor Sie beginnen
Sie müssen zwei Punkte picken können.
Auswahlreihenfolge
-
Picken Sie den Startpunkt für den Träger.
-
Picken Sie den Endpunkt für den Träger.
Der Träger wird automatisch erstellt, wenn Sie den Endpunkt picken.
Teilerkennung
| Beschreibung | |
|---|---|
|
1 |
Oberer Flansch |
|
2 |
Unterer Flansch |
|
3 |
Linker Steg |
|
4 |
Rechter Steg |
Registerkarte Abbildung
Definieren Sie auf der Registerkarte Abbildung die Abmessungen.

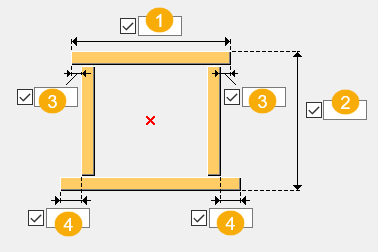

Abmessungen/Bemaßungen
| Beschreibung | |
|---|---|
|
1 |
Breite des Trägers |
|
2 |
Höhe des Trägers |
|
3 |
Abmessung obere Flanschüberstand |
|
4 |
Abmessung untere Flanschüberstand |
Registerkarte Teile
Auf der Registerkarte Teile legen Sie die Eigenschaften für die Teile fest.
Teile
| Option | Beschreibung |
|---|---|
|
Oberer Flansch |
Dicke des oberen Flansches. |
|
Unterer Flansch |
Dicke des unteren Flansches. |
|
Linker Steg |
Dicke des linken Stegs. |
|
Rechter Steg |
Dicke des rechten Stegs. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
Registerkarte Parameter
Definieren Sie auf der Registerkarte Parameter Name, Klasse und Oberflächen sowie Position, Drehung und Länge des Teils fest.
|
Option |
Beschreibung |
|---|---|
|
Name |
Definieren Sie Name, Klasse und Oberfläche des Trägers. |
|
Klasse |
|
|
Ausführung |
|
|
|
Negative Werte kürzen den Träger, positive Werte verlängern ihn.
|
|
|

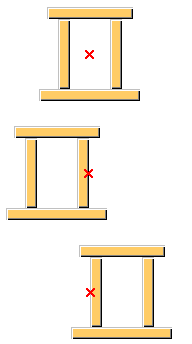

Wählen Sie die Position in der Ebene aus, und definieren Sie die Position unter Versatz in Ansicht. |
|
|

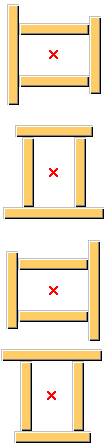

Wählen Sie eine geeignete Drehung aus, und definieren Sie den Versatz der Drehung. Siehe Rotation des Teils. |
|
|

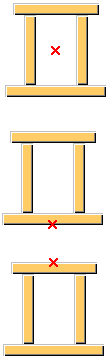

Wählen Sie die Position in der Tiefe aus, und definieren Sie die den Versatz in der Tiefe. Siehe Teilposition in der Tiefe. |
Schweißnähte
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
