Konischer Träger an konischen Träger (200)

Konischer Träger an konischen Träger (200) erzeugt eine Verbindung zwischen konischen Trägern.

Erzeugte Objekte

Stirnplatten (2)
Flanschaussteifungen (4) (optional)
Stegaussteifungen (8) (optional)
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Alle Steifen und Stirnplatten werden erstellt. Die Bleche werden mit Hilfe von acht Schrauben miteinander verbunden; es kann jedoch eine beliebige Schraubenanzahl verwendet werden.

Bevor Sie beginnen

Erstellen Sie den zwei konische Träger.

Auswahlreihenfolge

Wählen Sie den Steg des Hauptteils (erster Träger) aus.
Wählen Sie den Steg des Nebenteils (zweiter Träger) aus.

Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.

Teilerkennung


	Beschreibung
1	Stirnplatten
2	Stegsteifen
3	Flanschaussteifung

Registerkarte Abbildung

Auf der Registerkarte Abbildung können Sie die Abmessungen von Stirnplatten und Steifen, die Position der Steifen und gegebenenfalls die Anpassung des Trägerflansches definieren.

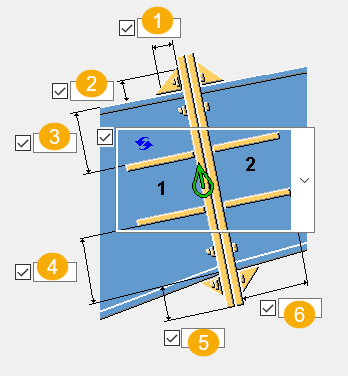

Abmessungen/Bemaßungen


	Beschreibung
1	Horizontale Abmessung der Flanschsteife.
2	Vertikale Abmessung der Flanschsteife.
3	Abstand zwischen Oberkante Stegsteife und Trägerflansch.
4	Abstand zwischen Unterkante Stegsteife und Trägerflansch.
5	Abmessung der Stirnplatte ab Trägerkante.
6	Abmessung der Stegsteife ab Stirnplatte.

Stegsteifen


Option	Beschreibung
	Standard Obere und untere Stegsteifen werden erstellt. AutoDefaults kann diese Option ändern.
	Obere und untere Stegsteifen werden erstellt.
	Obere Stegsteifen werden erstellt.
	Untere Stegsteifen werden erstellt.
	Stegsteifen werden nicht erstellt.

Trägerflansch


Option	Beschreibung
	Standard Die Trägerflansche verlaufen rechtwinklig zur Trägerachse. AutoDefaults kann diese Option ändern.
	Die Trägerflansche werden an die Höhe der Stirnplatten angepasst.
	Die Trägerflansche verlaufen rechtwinklig zur Trägerachse.

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Eigenschaften der Stirnplatten, Stegaussteifungen und Flanschaussteifungen fest. Um ein Teil auszulassen, stellen Sie die Dicke des Teils auf 0 ein.

Teile


Option	Beschreibung
Stirnplatte	Dicke und Breite der Stirnplatte.
Stegaussteifung	Dicke und Breite der Stegaussteifung.
Flanschaussteifung	Dicke der Flanschaussteifung.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Fase

Auf der Registerkarte Eckschnitt können Sie Form, Typ und Abmessungen von Flansch- und Stegsteife definieren.

Flanschaussteifung


Option	Beschreibung
	Standard Abgeschrägt mit Eckschnitt AutoDefaults kann diese Option ändern.
	Abgeschrägt mit Eckschnitt
	Quadratisch mit einem Eckschnitt
	Quadratisch mit zwei Eckschnitten

Eckschnitt-Form


Option	Beschreibung
	Standard Kein Eckschnitt AutoDefaults kann diese Option ändern.
	Kein Eckschnitt
	Gerader Eckschnitt
	Konvexer Eckschnitt
	Konkaver Eckschnitt

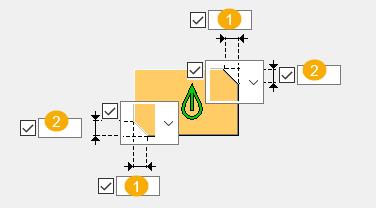

Abmessungen des Eckschnitts

Sie können sowohl für Steg- als auch für Flanschsteifen die Eckschnittabmessungen definieren.


	Beschreibung
1	Horizontales Eckschnittmaß.
2	Vertikales Eckschnittmaß.

Registerkarte Schrauben

Definieren Sie auf der Registerkarte Schrauben die Schraubengruppenabmessungen und die Schraubeneigenschaften.

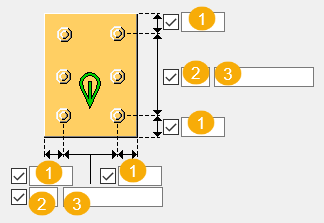

Maße Schraubengruppe


	Beschreibung
1	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
2	Anzahl der Schrauben.
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
