Konische Stütze an konischen Träger (199)

Konische Stütze an konischen Träger (199) erstellt eine Verbindung zwischen einer konischen Stütze und einem konischen Träger. Alle Teile sind optional.

Erzeugte Objekte

Stirnplatten (Oberseite Stütze, Trägerflansch)
Stegaussteifungen (8)
Dreieckige Steife für Trägerflansch
Dreieckige Flanschsteifen (2)
Trägerstegaussteifung (2)
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Die Verbindung wird mit allen verfügbaren Teilen erstellt. Die Bleche werden mit Hilfe von vier Schrauben miteinander verbunden; es kann jedoch eine beliebige Schraubenanzahl verwendet werden. 1 Steife für Trägerflansch 2 Trägerstegaussteifung 3 Stegaussteifungen 4 Stirnplatten 5 Flanschaussteifungen

Bevor Sie beginnen

Erstellen Sie einen konischen Träger.
Erstellen Sie eine konische Stütze.

Auswahlreihenfolge

Wählen Sie den Steg des Hauptteils (Träger) aus.
Wählen Sie den Steg des Nebenteils (Stütze) aus.

Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.

Teilerkennung


	Beschreibung
1	Trägerstirnplatte
2	Stützenstirnplatte
3	Stegsteifen
4	Trägerstegsteife
5	Steife für Trägerflansch
6	Flanschaussteifung

Registerkarte Abbildung

Auf der Registerkarte Abbildung legen Sie die Abmessungen der Stirnplatten und Steifen sowie die Lage der Steifen fest.

Abmessungen/Bemaßungen


	Beschreibung
1	Abmessung der Stegsteife ab Stirnplatte.
2	Abstand zwischen Stirnplattenkante und Nebenteilkante.
3	Abstand zwischen Steifenkante und Nebenteilkante.

Registerkarte Teile

Auf der Registerkarte Teile können Sie die Eigenschaften von Stützenplatte, Trägerplatte und Steifen definieren. Um ein Teil auszulassen, stellen Sie die Dicke des Teils auf 0 ein.

Teile


Option	Beschreibung
Stirnplatte	Dicke und Breite der Stirnplatte.
Stegaussteifung	Dicke und Breite der Stegaussteifung.
Flanschaussteifung	Dicke der Flanschaussteifung.
Steife für Trägerflansch	Dicke der Steife für Trägerflansch.
Trägerstegsteife	Dicke und Breite der Trägerstegsteife.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Auf der Registerkarte Parameter können Sie definieren, ob Stützenflansch und Ecke angepasst werden und welche Abmessungen die Steifen haben sollen.

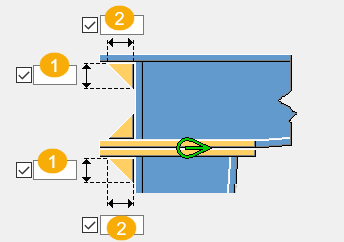

Abmessungen Steifeneckschnitt


	Beschreibung
1	Vertikales Eckschnittmaß.
2	Horizontales Eckschnittmaß.

Anpassung des Stützenflansches


Option	Beschreibung
	Stützenflansch angepasst an die Höhe der Stirnplatte.
	Der Stützenflansch verläuft rechtwinklig zur Stützenachse.

Eckanpassung


Option	Beschreibung
	Ecke wird angepasst.
	Die Ecke wird nicht angepasst.

Registerkarte Schrauben

Definieren Sie auf der Registerkarte Schrauben die Schraubengruppenabmessungen und die Schraubeneigenschaften.

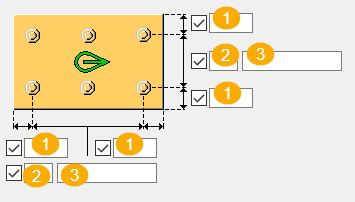

Abmessungen Schraubengruppe


	Beschreibung
1	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
2	Anzahl der Schrauben.
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher


	Beschreibung
1	Vertikale Abmessung des Langlochs.
2	Horizontale Abmessung des Langlochs.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
