Fußplatte für konische Stütze (1068)

Fußplatte für konische Stütze (1068) erzeugt ein Fußplattendetail an einer konischen Stütze.

Erzeugte Teile

Stirnplatte
Stegaussteifungen (4)
Flanschaussteifungen (2) (optional)
Ankerstäbe
Füllbleche, die die Ankerstäbe verbinden
Schrauben
Schweißnähte

Anwendung


Situation	Beispiel
	Das Detail verwendet vier Stegaussteifungen. Flanschaussteifungen werden nicht erstellt. Die Stirnplatte wird mit vier Schrauben verbunden, aber Sie können eine beliebige Anzahl verwenden.
	Das Detail verwendet vier Stegaussteifungen und zwei Flanschaussteifungen.

Bevor Sie beginnen

Erstellen Sie eine konische Stütze.

Auswahlreihenfolge

Wählen Sie die konische Stütze aus.
Picken Sie einen Punkt, um die Lage der Fußplatte anzugeben.

Teilerkennung


	Beschreibung
1	Stirnplatte
2	Stegaussteifung
3	Flanschaussteifung

Registerkarte Abbildung

Auf der Registerkarte Abbildung legen Sie die Abmessungen der Fußplatte und der Steifen sowie die Lage der Stegaussteifungen fest. Außerdem geben Sie an, ob der Stützenflansch angepasst wird.

Bemaßung


	Beschreibung
1	Randabstand der Stirnplatte zum Stützenflansch.
2	Randabstand der Stegaussteifung.
3	Höhe der Flanschaussteifung.
4	Breite der Flanschaussteifung.
5	Höhe der Stegaussteifung.

Form der Flanschaussteifung


Option	Beschreibung
	Standard Linienform AutoDefaults kann diese Option ändern.
	Linienform
	Quadratische Form
	Keine Steifen

Flanschschnitt


	Beschreibung	Standard
1	Definieren Sie den Flanschschnitt ab der Fußplattenkante.	`2 mm`

Abmessungen des Flanschaussteifung-Eckschnitts


	Beschreibung
1	Horizontales Eckschnittmaß.
2	Vertikales Eckschnittmaß.

Eckschnitttyp der Flanschaussteifung


Option	Beschreibung
	Standard Keine Eckschnitte AutoDefaults kann diese Option ändern.
	Keine Eckschnitte
	Gerader Eckschnitt
	Konvexe Fase
	Konkaver Eckschnitt

Stützenflansch


Option	Beschreibung
	Stützenflansch angepasst an die Höhe der Fußplatte.
	Stützenflansch lotrecht zur Stützenachse.

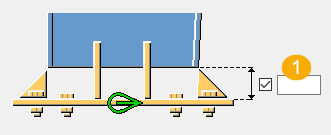

Stirnplattenversatz


	Beschreibung
1	Stirnplattenversatz ab der Hauptteil-Unterkante.

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Eigenschaften der Stirnplatte, Stegaussteifungen und Flanschaussteifungen fest.

Teile


Option	Beschreibung
Stirnplatte	Dicke und Breite der Stirnplatte.
Stegaussteifung	Dicke und Breite der Stegaussteifung.
Flanschaussteifung	Dicke der Flanschaussteifung.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Schrauben

Auf der Registerkarte Schrauben legen Sie die Schraubeneigenschaften, die Anzahl der Schrauben und die Abstände fest.

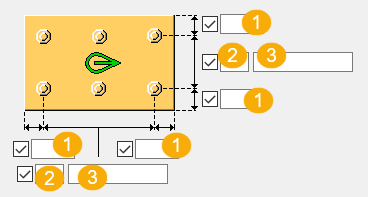

Maße Schraubengruppe


	Beschreibung
1	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
2	Anzahl der Schrauben.
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Schnittlänge

Legt die Tiefe fest, in der Tekla Structures nach den Querschnitten der verschraubten Teile sucht. Damit können Sie bestimmen, ob die Schraube einen oder zwei Flansche verbindet.

Kommentar

Sie können einen Kommentar definieren.

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Registerkarte Parameter

Auf der Registerkarte Parameter definieren Sie eine Komponente.

Verwenden zusätzlicher Komponenten

Sie können zusätzliche System- oder benutzerdefinierte Komponenten verwenden, um das Stützenende oder die Fußplatte zu ändern. Beispielsweise können Sie spezielle Verstärkungsbleche, Schweißvorbereitungen und Schweißzugangslöcher am Stützenende erstellen.

Wenn Sie zusätzliche System- oder Benutzerdefinierte Komponenten verwenden, müssen Sie die Eigenschaften des Stützenendes oder der Fußplatte in der jeweiligen zusätzlichen Komponente verwalten. Bei der Verwendung mehrerer Komponenten können mehrere Schweißnähte und Schnitte vorhanden sein.


Option	Beschreibung
Komponente	Wählen Sie eine systemeigene oder eine benutzerdefinierte Komponente aus dem Anwendungen und Komponenten-Katalog aus.
Attribute	Wählen Sie eine Attributdatei für die Komponente aus.
Eingabe	Legen Sie fest, für welche Teile die ausgewählte Komponente angewandt wird. Standard ist das gleiche wie Fußplatte + Stütze. Stütze legt die Stütze als Hauptteil fest. Verwenden Sie diese Option für Details. Stütze + Fußplatte legt die Stütze als Hauptteil und die Fußplatte als Nebenteil fest. Fußplatte + Stütze legt die Fußplatte als Hauptteil und die Stütze als Nebenteil fest. Fußplatte legt die Fußplatte als Hauptteil fest.

Registerkarte Ankerstäbe

Auf der Registerkarte Ankerstäbe legen Sie die Eigenschaften von Stab, Mutter, Scheibe, Gussplatte und Mörtel fest.

Ankerstababmessungen


Option	Beschreibung
Stangenprofil	Ankerstabprofil. Sie können dem Teil eine Anmerkung beifügen.
Mutter Profil	Mutternprofil.
Scheibe Profil	Scheiben-Profil.
Blechscheibe	Dicke, Breite und Höhe der Blechscheibe.
Gussplatte	Dicke, Breite und Höhe der Gussplatte.
Mörtel	Fugendicke. Die Mörtelfuge hilft Ihnen bei der Modellierung von Stützen auf der Oberseite von Betonteilen und der richtigen Platzierung der Fußplatte. Zudem vereinfacht dies die Bemaßung von Details in Übersichtszeichnungen. Die Bauteil-Bauart des Mörtels ist Ortbeton. Standardmäßig wird keine Mörtelfuge erstellt. Wählen Sie aus, ob die Fugen mit oder ohne Gefälle über oder unter dem Detailerstellungspunkt erstellt werden sollen. Dies beeinflusst auch die Futterbleche.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.

Fußplatte mit

Geben Sie an, ob die Fußplatte mit Schrauben, Ankerstäben oder einer benutzerdefinierten Komponente erzeugt wird.

Standardmäßig wird die Fußplatte mit Schrauben erstellt.

Ankerstababmessungen


	Beschreibung	Standardmäßig
1	Größe oder Länge der Mutter.	`Ankerstab-Durchmesser`
2	Größe oder Dicke der Scheibe.	`Hälfte der Muttergröße`
3	Spalt zwischen der Fußplatte und der über der Fußplatte erstellten Mutter oder Scheibe.
4	Länge des Ankerstabs.	`500 mm`
5	Länge des Ankerstabs über der Fußplatte.	`50 mm`
6	Abstand zwischen der Gussplatte und der Fußplatte.	`60 mm`
7	Länge des oberen Gewindes.	`0 mm`
8	Ankerstabtypen.
9	Ankerstababmessungen.

Ankerstabtypen


Option	Beschreibung
	Standard Typ 1 AutoDefaults kann diese Option ändern.
	Typ 1
	a Radius des Hakens B Breite des Hakens	a = `2 x Ankerstabdurchmesser` b = `1/5 der Ankerstablänge`
	a Radius des Hakens b Breite des Hakens c Höhe des Hakens	c = `entspricht der Breite des Hakens`
	d Länge des Ankerstabs unter der zusätzlichen Platte e Länge des unteren Gewindes	d = `2 x Größe der Mutter` e = `4 x Größe der Mutter plus Dicke der zusätzlichen Platte`

Hakenrichtung


Option	Beschreibung
	Standard Typ 1 AutoDefaults kann diese Option ändern.
	Typ 1
	Typ 2
	Typ 3
	Typ 4

Verschraubungsrichtung

Sie können die Verschraubungsrichtung festlegen, wenn Sie die Fußplatte mit Schrauben erstellt haben.


Option	Beschreibung
	Standard Schraubenrichtung 1 AutoDefaults kann diese Option ändern.
	Verschraubungsrichtung 1
	Verschraubungsrichtung 2

Gussplatte Lochspiel


Option	Beschreibung	Standard
Gussplatte Lochspiel	Lochspiel der Gussplattenlöcher.	`entspricht dem Lochspiel der Schrauben`

Scheiben Lochspiel


Option	Beschreibung
Loch in Scheibe erzeugen	Standardmäßig wird kein Loch in der Unterlegscheibe erstellt. Lochspiel des Scheibenlochs.

Montageteil von allen Ankern erzeugen

Definieren Sie, ob Anker in einer Ankerstabbaugruppe enthalten sind. Sie können auch Ausgleichsplatten in die Baugruppe einfügen.

Erstellen



1	Erstellt das Mutter-Profil.
2	Erstellt das Scheiben-Profil.
3	Erstellt das Unterlegblech.

Ankerstabbaugruppe

Definieren Sie, welche Teile des Ankerstabs in der Ankerstabbaugruppe enthalten sind.

Sie können die Unterlegscheiben oberhalb und unterhalb der Fußplatte anschweißen.

Registerkarte Füllbleche

Verwenden Sie die Registerkarte Füllbleche, um Folgendes festzulegen: Platzierung, Drehung, Profiltyp (zusätzliches Profil 1) für die Unterseite der Ankerstäbe sowie Profile (zusätzliches Profil 2) zum Verbinden von Reihen mit Ankerstäben.

Teilmaße


Option	Beschreibung
Zusätzl. Profil 1	Erstes zusätzliches Profil durch Auswahl im Profilkatalog.
Zusätzl. Profil 2	Zweites zusätzliches Profil durch Auswahl im Profilkatalog.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Randabstand des zusätzlichen Profils 1


	Beschreibung
1	Randabstand des zusätzlichen Profils 1.

Typ und Richtung des zusätzlichen Profils 1


Option	Beschreibung
	Standard Typ 1 AutoDefaults kann diese Option ändern.
	Typ 1
	Typ 2
	Typ 3

Randabstand des zusätzlichen Profils 2


Option	Beschreibung	Standard
1	Abstand des zusätzlichen Profils 2 von der Achse des Ankerstabs.	`Hälfte der Muttergröße oder des Ankerstab-Durchmessers`

Typ des zusätzlichen Profils 2


Option	Beschreibung
	Standard Typ 1 AutoDefaults kann diese Option ändern.
	Typ 1
	Typ 2
	Typ 3
	Typ 4
	Typ 5
	Typ 6

Länge des zusätzlichen Profils 2


	Beschreibung
1	Länge des zusätzlichen Profils 2 von der Achse des Ankerstabs.

Richtung des zusätzlichen Profils 2


Option	Beschreibung
	Standard Typ 1 AutoDefaults kann diese Option ändern.
	Typ 1
	Typ 2

Eigenschaften des zusätzlichen Profils 1


Option	Beschreibung	Standard
Lochspiel	Lochspiel des zusätzlichen Profils 1.	`entspricht dem Lochspiel der Schrauben`
Kreisförmige Profilhöhe	Höhe des kreisförmigen zusätzlichen Profils 1.
Profil-Ansicht	Profil-Ansicht des zusätzlichen Profils 1.	`Vorne`

Ansicht Zusätzliches Profil 2


Option	Beschreibung	Standard
Ansicht Zusätzliches Profil 2	Profil-Ansicht des zusätzlichen Profils 2.	`Vorne`

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
