Eckverband geschraubt Typ 6 (60)

Mit Eckverband geschraubt Typ 6 (60) werden 1 bis 10 Verbände unter Verwendung von Winkeln und Verbindungsblechen mit einem Knotenblech verbunden, wo 2 oder 3 Teile zusammentreffen, um eine Ecke zu bilden. Das Knotenblech kann um das dritte Teil gewickelt werden, bei dem sich normalerweise um eine Stütze handelt. Verbindet das Knotenblech mit Hilfe von Winkeln oder Verbindungsblechen mit den Teilen oder verschweißt es direkt mit dem ersten ausgewählten Teil. Winkel können entweder an den Enden der Verbände oder an einer der Seiten erstellt werden. Abschluss Rohrverband. Die Verbände können L-, I-, T-, RR- und Rohrprofile haben.

Erzeugte Objekte

Knotenblech
Verbindungsbleche
Winkel (optional)
Abschlussbleche (Rohrverbände)
Schweißnähte

Verwendung


Situation	Beschreibung
	Verbandsprofil: I Rahmenprofil: Stütze und 2 Träger Das Knotenblech wird mit Winkeln an den Träger geschraubt. Die Verbände sind ausgeklinkt und an das Knotenblech geschraubt.
	Verbandsprofil: Rechteckprofil Rahmenprofil: Stütze und Träger Das Knotenblech wird mit einem Winkel an die Stütze geschraubt. Der Verband ist an das Knotenblech geheftet.
	Verbandsprofil: L Rahmenprofil: Zwei Träger mit unterschiedlichen Höhen Das Knotenblech ist ausgeklinkt und mit zwei Winkeln an die Träger geschraubt. Der Verband ist an das Knotenblech geschraubt.
	Verbandsprofil: Rechteckprofil Rahmenprofil: Stütze und Stützenfußplatte Das Knotenblech ist unter Verwendung von Winkeln an die Stütze und die Fußplatte geschraubt. Der Verband ist an das Knotenblech geheftet.

Bevor Sie beginnen

Erstellen Sie 2 oder 3 Teile, die zusammentreffen, um einen Eckverband zu bilden, und 1 bis 10 Verbände.

Anmerkung:

Tekla Structures verwendet die Werte aus der Datei joints.def, um diese Komponente zu erstellen.

Auswahlreihenfolge

Wählen Sie das Hauptteil (das erste Teil, das den Eckverband bildet) aus.
Wählen Sie das Nebenteil aus (erster Verbandsstab).
Wählen Sie das zweite Nebenteil (zweiter Verbandsstab).
Wählen Sie die folgenden Nebenteile aus (folgende Verbandsstäbe).
Wählen Sie das Nebenteil aus, das den Eckverband bildet.
Wählen Sie bei Bedarf die Stütze aus, um das Knotenblech um die Stütze zu wickeln, an der zwei Träger und die Stütze zusammentreffen.
Zum Erstellen der Komponente drücken Sie die mittlere Maustaste.

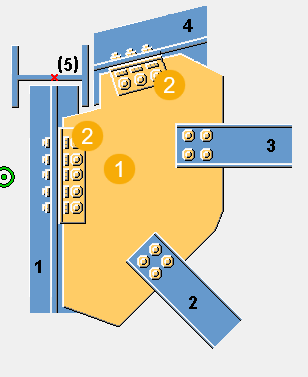

Teilerkennung


	Beschreibung
1	Knotenblech
2	Winkel

Registerkarte Abbildung

Auf der Registerkarte Abbildung können Sie die Form des Knotenblechs, die Lage der Verbände und Winkel sowie die Lage der Hilfspunkte definieren.

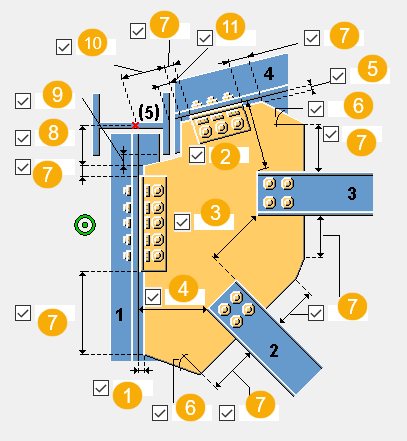

Abmessungen


	Beschreibung
1	Definieren Sie den Abstand zwischen der Knotenblechkante und dem Hauptteil.
2	Definieren Sie den Kantenabstand zwischen dem letztem Nebenteil und dem letzten Verband.
3	Definieren Sie den Abstand zwischen den Verbandsstäben.
4	Hiermit definieren Sie den Kantenabstand zwischen erstem Verband und Hauptteil.
5	Definieren Sie den Spaltabstand zwischen Knotenblechkante und Nebenteil (zweites Teil, das den Eckverband bildet).
6	Definieren Sie den Eckwinkel des Knotenblechs (in Grad). Dieser Wert beeinflusst die Form des Knotenblechs.
7	Definieren Sie die Länge der Kante des Knotenblechs. Dieser Wert beeinflusst die Form des Knotenblechs.
8	Definieren Sie den Randabstand des Knotenblechs im Verhältnis zum Hilfspunkt.
9	Definieren Sie den Randabstand des Knotenblechs zum Flansch des dritten Teils.
10	Definieren Sie den Randabstand des Winkels im Verhältnis zum Hilfspunkt.
11	Definieren Sie den Randabstand des Winkels zum Flansch des dritten Teils.

Hilfspunktposition


Option	Beschreibung
	Wählen Sie die Position des Hilfspunkts aus. Die Standardposition ist der Punkt, an dem sich die beiden Hauptteile schneiden. Tekla Structures verwendet den Arbeitspunkt einer Komponente, um Prüfbemaßungen und Teilpositionsmaße in Zeichnungen zu berechnen.

Registerkarte Knotenblech

Auf der Registerkarte Knotenblech können Sie die Eigenschaften von Knotenblech, Verbindungsblech und Winkel definieren.

Teile


Option	Beschreibung
Knotenblech	Dicke, Breite und Höhe des Knotenblechs.
Verbindungsbleche	Dicke und Breite der Verbindungsbleche.
Oberer Winkel Unterer Winkel	Wählen Sie das Winkelprofil aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Knotenblechverbindung

Definieren Sie, wie das Knotenblech mit dem Hauptteil verbunden wird.


Option	Beschreibung
	Standard Das Knotenblech ist mit einem Winkel mit dem Hauptteil verbunden. AutoDefaults kann diese Option ändern.
	Das Knotenblech ist mit Winkeln mit dem Hauptteil verbunden. Wählen Sie aus, an welcher Seite des Knotenblechs die Winkel erstellt werden.
	Das Knotenblech ist mit einem Verbindungsblech mit dem Hauptteil verbunden. Wählen Sie aus, an welcher Seite des Knotenblechs das Verbindungsblech erstellt werden.

Abschlussblech-Schnittabmessungen


	Beschreibung
1	Anschlussslech-Schnittlänge
2	Fasenradius
3	Horizontales Eckschnittmaß
4	Vertikales Eckschnittmaß

Winkelausrichtung

Definieren Sie, wie der Winkel an der Verbindung platziert wird.


Option	Beschreibung
	Standard Der Winkel wird so auf der Verbindung platziert, dass der längere Schenkel mit dem Knotenblech verbunden ist. AutoDefaults kann diese Option ändern.
	Der Winkel wird so auf der Verbindung platziert, dass der längere Schenkel mit dem Hauptteil verbunden ist.

Abstand Winkel / HT

Sie können den Abstand definieren zwischen:

den Blechen oder Winkeln des Hauptteils sowie denen des letzten Nebenteils
Knoten-und Verbindungsblechen oder Winkeln

Form Knotenblech

Wenn Sie die Option zur Optimierung des Knotenblechgewichts auswählen, können Sie definieren, ob die Auswahlreihenfolge der Verbände deren Position beeinflusst.


Option	Beschreibung
	Standard AutoDefaults kann diese Option ändern.
	Mit dieser Option wird das Gewicht des Knotenblechs optimiert.

Knotenblechposition auf dem Verband

Definieren Sie, wo das Knotenblech auf dem Verband platziert werden soll. Bei Bedarf können Sie eine Feinabstimmung der Knotenblechposition vornehmen, indem Sie es in z- oder y-Richtung verschieben.


Option	Beschreibung
	Standard Das Knotenblech wird in der Mitte des Verbands positioniert. AutoDefaults kann diese Option ändern.
	Das Knotenblech wird am oberen Flansch des Verbands positioniert.
	Definieren Sie, wie weit das Knotenblech in z-Richtung verschoben wird.
	Definieren Sie, wie weit das Knotenblech in y-Richtung verschoben wird.

Ausklinkungswinkel


Option	Beschreibung
	Standard Quadratische Ausklinkung Wenn das Knotenblech mit der Stütze kollidiert, wird das Knotenblech mit einer Ausklinkung versehen, um es um die Stütze herum zu legen. AutoDefaults kann diese Option ändern.
	Quadratische Ausklinkung
	Schräge Ausklinkung

Typ des Ausklinkungseckschnitts


Option	Beschreibung
	Standard Schräger Eckschnitt AutoDefaults kann diese Option ändern.
	Kein Eckschnitt Ausklinkungen sind parallel zu den Kanten das Knotenblechs.
	Schräger Eckschnitt
	Auf der Basis eines Viertelkreises berechneter runder Eckschnitt. Geben Sie den Kreisdurchmesser als das horizontale Maß des Eckschnitts ein.
	Auf der Basis eines Dreiviertelkreises berechneter runder Eckschnitt. Geben Sie den Kreisdurchmesser als das horizontale Maß des Eckschnitts ein. Der Kreismittelpunkt ist der Eckpunkt der Ausklinkung.
	Die Ecke des Knotenblechs ist abgeschrägt.
	Die Ecke des Knotenblechs ist nicht mit einer Ausklinkung versehen oder abgeschrägt.

Eckschnittabmessungen


	Beschreibung
1	Horizontale Abmessung des Eckschnitts
2	Vertikale Abmessung des Eckschnitts

Form Knotenblech

Die Knotenblechkante kann entweder senkrecht zum Hauptteil oder Nebenteil sein.


Option	Beschreibung
	Wählen Sie die Kantenform des Knotenblechs zwischen dem letzten und dem vorletzten Nebenteil aus.
	Wählen Sie die Kantenform des Knotenblechs zwischen dem Hauptteil und dem ersten Nebenteil aus.

Registerkarte Verbandsverb.

Auf der Registerkarte Verbandsverb. können Sie die Eigenschaften von Abschlussblech, Verbandsausklinkung und Schlitz definieren.

Teil


Option	Beschreibung
Abschlussblech	Dicke des Abschlussblechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Verbandsausklinkung


Option	Beschreibung
	Wählen Sie aus, ob der Verband ausgeklinkt ist. Sie können den Verband ausklinken, wenn das Blech mit dem Verbandflansch kollidiert oder wenn Sie in den Hohlverbänden Schlitze erstellen möchten. Die letzte Option erstellt eine Ausklinkung und befestigt das Blech mit Hilfe einer Schraube am Verband.
	Vertikales Ausklinkungsmaß. Horizontales Ausklinkungsmaß. Ausklinkungswinkel.
	Wählen Sie aus, ob die Nebenteil (mit Ausnahme des letzten Nebenteils) angepasst werden.
	Randabstand des Abschlussblechs zur äußeren Verbandskante.

Rundschnitt im Verband


Option	Beschreibung
	Standard Senkrechter Schnitt AutoDefaults kann diese Option ändern.
	Senkrechter Schnitt
	Runder Ausschnitt Geben Sie den Radius an.

Registerkarten Knotenblech Verbindung 1 / Knotenblech Verbindung 2

Stellen Sie auf der Registerkarte Knotenblech Verbindung 1 und Knotenblech Verbindung 2 die Schraubengruppeneigenschaften für Schrauben ein, die das Knotenblech mit den Haupt- und Nebenteilen verbinden, und definieren Sie die Anschlusswinkelbefestigung in der Verbindung.

Abmessungen Schraubengruppe


	Beschreibung
1	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
2	Anzahl der Schrauben.
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
4	Abmessung der vertikalen Schraubengruppe im Verhältnis zum Hilfspunkt.


	Beschreibung
1	Ort, wo die Schrauben montiert werden sollen.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
5	Wählen Sie aus, ob das Knotenblech oder der Klemmwinkel (L-Profil) als Hauptteil für die Schrauben festgelegt wird.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Anschlusswinkel-Befestigungstyp

Definieren Sie, wie der Anschlusswinkel am Knotenblech und am Hauptteil angebracht ist.


Option	Beschreibung
	Standard Wenn das Hauptteil ein Rohrprofil ist, werden die Anschlusswinkel mit dem Hauptteil verschweißt und mit dem Nebenteil verschraubt. Ansonsten werden die Anschlusswinkel mit beiden Teilen verschraubt. AutoDefaults kann diese Option ändern.
	Automatisch Wenn das Hauptteil ein Rohrprofil ist, werden die Anschlusswinkel mit dem Hauptteil verschweißt und mit dem Nebenteil verschraubt. Ansonsten werden die Anschlusswinkel mit beiden Teilen verschraubt.
	Das Hauptteil wird verschraubt und das Nebenteil verschweißt.
	Das Hauptteil wird verschweißt und das Nebenteil verschraubt.
	Beide Teile werden verschraubt.
	Beide Teile sind verschweißt.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarten Verbandsschrauben 1 / Verbandsschrauben 2

Legen Sie auf den Registerkarten Verbandsschrauben 1 und Verbandsschrauben 2 die Schrauben fest, mit denen der erste und der zweite Verband mit dem Knotenblech verbunden sind.

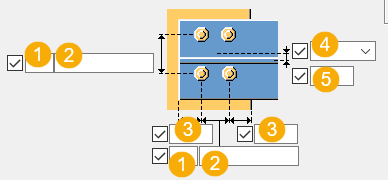

Maße Schraubengruppe


	Beschreibung
1	Anzahl der Schrauben.
2	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden.
5	Abmessung für vertikale Schraubengruppenposition.

Schraubenabstand

Definieren Sie den Mindestabstand der Verbindungsblechschrauben zum Schnittpunkt des Hauptteils und den Mittellinien des Verbands. Wenn ein Verband rechtwinklig zum Hauptteil ist, wird der Abstand von der Mittellinie des Hauptteils zu den nächsten Schrauben gemessen.


Option	Option

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarte Winkelschrauben

Auf der Registerkarte Winkelschrauben können Sie die Schrauben zur Verbindung der Winkel bestimmen.

Teil


Option	Beschreibung
L-Profil	Wählen Sie das Winkelprofil aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Maße Schraubengruppe


	Beschreibung
1	Anzahl der Schrauben.
2	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Definieren Sie den Abstand zwischen den Kanten des Winkels und des Verbands.
5	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden.
6	Abmessung für vertikale Schraubengruppenposition.

Position des Winkels


Option	Beschreibung
	Wählen Sie die Winkelposition aus.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Entwurf

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Entwurf

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
