Verband geschweißt Typ 6 (110)

Mit Verband geschweißt Typ 6 (110) verbinden Sie per Schraubverbindung 1 bis 10 Verbände über ein mit Träger oder Stütze verschraubtes oder verschweißtes Knotenblech mit einem Träger oder einer Stütze.

Die Verbände können folgendermaßen angeordnet sein:

auf der Arbeitsebene des Trägers oder der Stütze oder schräg
auf derselben Seite oder auf beiden Seiten des Trägers bzw. der Stütze

Erzeugte Objekte

Knotenblech
- ein Knotenblech, wenn sich die Verbände auf derselben Seite des Trägers bzw. der Stütze befinden
- ein Knotenblech auf jeder Seite des Trägers bzw. der Stütze, wenn sich die Verbände auf beiden Seiten angeordnet sind. Die Bleche werden in der Werkstatt verschweißt, um ein gefalztes Knotenblech zu erstellen.
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Zwei in der Werkstatt verschweißte Knotenbleche bilden ein gefalztes Blech. Verbandsstäbe sind direkt an das Knotenblech geschraubt. Verbandsprofil: L
	Das Knotenblech ist an die Stütze geschweißt. Die Verbandsstege werden an das Knotenblech geschraubt. Es werden keine Steifen erstellt. Stützen- oder Trägerprofil: L Verbandsprofil: L

Bevor Sie beginnen

Erstellen Sie einen Träger oder eine Stütze und 1 bis 10 Verbandsstäbe.

Auswahlreihenfolge

Wählen Sie das Hauptteil (Träger oder Stütze) aus.
Wählen Sie das Nebenteil aus (erster Verbandsstab).
Wählen Sie das zweite Nebenteil aus (zweiter Verband, bis zu 10 Verbände).
Klicken Sie mit der mittleren Maustaste, um die Verbindung zu erzeugen.

Teilerkennung


	Beschreibung
1	Knotenblech

Registerkarte Abbildung

Auf der Registerkarte Abbildung definieren Sie Knotenblechabmessungen, lichten Abstand zum Verband und Schnittoptionen für die Verbandsabschüsse an beiden Seiten des Hauptteils.

Abmessungen/Bemaßungen


	Beschreibung
1	Kantenlänge des Knotenblechs Dieser Wert beeinflusst die Form des Knotenblechs.
2	Knotenblech-Eckwinkel (in Grad) Dieser Wert beeinflusst die Form des Knotenblechs.
3	Abstand zwischen Kante Verband und Hauptteil
4	Abstand zwischen Kante Knotenblech und Hauptteil

Steifenendschnitt


Option	Beschreibung
	Standard Die Verbandenden werden rechtwinklig geschnitten. AutoDefaults kann diese Option ändern.
	Die Verbandenden werden rechtwinklig geschnitten.
	Die Verbandenden werden senkrecht geschnitten.

Registerkarte Knotenblech

Auf der Registerkarte Knotenblech definieren Sie Knotenblecheigenschaften, Eigenschaften der Verbandsausklinkung und Schweißnähte.

Teile


Option	Beschreibung
Knotenblech	Dicke, Breite und Höhe des Knotenblechs


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Anmerkung: In den folgenden Beispielen werden lediglich einige der verfügbaren Optionen gezeigt. Weitere Optionen finden Sie auf der Registerkarte Knotenblech.

Knotenblechposition auf dem Verband

Definieren Sie, wo das Knotenblech auf dem Verband platziert werden soll. Bei Bedarf können Sie eine Feinabstimmung der Knotenblechposition vornehmen, indem Sie es in z- oder y-Richtung verschieben.


Option	Beschreibung
	Standard Das Knotenblech wird in der Mitte des Verbands positioniert. AutoDefaults kann diese Option ändern.
	Das Knotenblech wird am oberen Flansch des Verbands positioniert.
	Definieren Sie, wie weit das Knotenblech in z-Richtung verschoben wird.
	Definieren Sie, wie weit das Knotenblech in y-Richtung verschoben wird.

Form Knotenblech

Wenn Sie die Option zur Optimierung des Knotenblechgewichts auswählen, können Sie definieren, ob die Auswahlreihenfolge der Verbände deren Position beeinflusst.


Option	Beschreibung
	Standard AutoDefaults kann diese Option ändern.
	Mit dieser Option wird das Gewicht des Knotenblechs optimiert.

Verbandposition


Option	Beschreibung
	Standard Die Verbandposition wird nicht beeinflusst. AutoDefaults kann diese Option ändern.
	Der erste ausgewählte Verband wird am nächsten zum Hauptteil platziert.

Verbandsausklinkung


Option	Beschreibung
	Wählen Sie aus, ob der Verband ausgeklinkt ist. Sie können den Verband ausklinken, wenn das Blech mit dem Verbandflansch kollidiert oder wenn Sie in den Hohlverbänden Schlitze erstellen möchten. Die letzte Option erstellt eine Ausklinkung und befestigt das Blech mit Hilfe einer Schraube am Verband.
	Vertikales Ausklinkungsmaß Horizontales Ausklinkungsmaß Ausklinkungswinkel

Form Knotenblech


Option	Beschreibung
	Hier wird die Form des Knotenblechs ausgewählt.

Knotenblechschnitt


Option	Beschreibung
	Hier wird ausgewählt, ob das Knotenblech oben abgeschnitten wird.

Knotenblechloch

Durch ein Orientierungsloch im Knotenblech können Sie die Position des Blechs für die Montage der Montage in der Werkstatt oder bei Bauausführung kennzeichnen.


Option	Beschreibung
	Hier wird ausgewählt, ob und auf welcher Seite ein Loch im Knotenblech erstellt werden soll.
	Hiermit definieren Sie den Abstand zwischen Mittelpunkt Loch und Kante Knotenblech. Definieren Sie den Lochdurchmesser.

Knotenblech-Schweißnähte


Option	Beschreibung
	Hier wird ausgewählt, ob das Knotenblech mit dem Verband verschweißt werden soll.

Biegemaße


Option	Beschreibung
	Geben Sie die Biegelinienmaße für das Knotenblech bei schrägen Verbindungen ein. Das Knotenblech wird über die mit dem Nebenteil erstellten Winkel gebogen.

Bemaßen von Löchern in Zeichnungen

Zum Erstellen eines senkrecht zum Knotenblech verlaufenden Zusatzlochs stellen Sie Zusatzschraubenlöcher für Knotenblech erstellen auf Ja ein. Dadurch können Sie die richtigen Lochabmessungen bei schrägen Knotenblechen gewährleisten, damit das Knotenblechloch nicht senkrecht zum Knotenblech verläuft.

Registerkarte Knotenblechschrauben

Auf der Registerkarte Knotenblechschrauben definieren Sie Schraubengruppenabmessungen und Eigenschaften der Schrauben im Knotenblech an Träger oder Stütze.

Maße Schraubengruppe


	Beschreibung
1	Abmessung für horizontale Schraubengruppenposition.
2	Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen. Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube. Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben. Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.
3	Abmessung für vertikale Schraubengruppenposition.
4	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
5	Anzahl der Schrauben.
6	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Knotenblech-Verbindungstyp


Option	Beschreibung
	Standard Das Knotenblech wird geschweißt. AutoDefaults kann diese Option ändern.
	Das Knotenblech wird geschweißt.
	Das Knotenblech wird geschraubt.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarte Verbandsschrauben 1

Auf der Registerkarte Verbandsschrauben 1 definieren Sie Schraubengruppenabmessungen und Schraubeneigenschaften für die Verbindung zwischen Verband und oberem Verband oder nur für das Knotenblech.

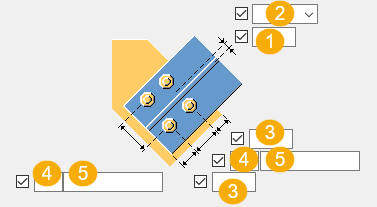

Maße Schraubengruppe


	Beschreibung
1	Abmessung für vertikale Schraubengruppenposition.
2	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Schraubenabstand

Hierüber definieren Sie den Mindestabstand zwischen Verbindungsblechschrauben Schnittpunkt zwischen Hauptteil und Mittellinie Verbindung. Wenn ein Verband rechtwinklig zum Hauptteil ist, wird der Abstand von der Mittellinie des Hauptteils zu den nächsten Schrauben gemessen.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarte Verbandsschrauben 2

Auf der Registerkarte Verbandsschrauben 2 definieren Sie Schraubengruppenabmessungen und Schraubeneigenschaften für die Verbindung zwischen Verband und unterem Knotenblech.

Maße Schraubengruppe


	Beschreibung
1	Abmessung für vertikale Schraubengruppenposition.
2	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Schraubenabstand

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarte Verbandsverb.

Auf der Registerkarte Verbandsverb. definieren Sie die Erstellung von Futterblechen zwischen Verbänden und Knotenblech, Schraubverbindungen zwischen Verbänden und Träger, Stütze oder Knotenblech.

Futterblech


Option	Beschreibung
	Standard Das Futterblech wird erstellt. AutoDefaults kann diese Option ändern.
	Das Futterblech wird nicht erstellt.
	Das Futterblech wird erstellt.

Doppelt verschraubte Verbände

Standardmäßig werden Verbände mit dem Knotenblech verschraubt. Sie können die Verbände jedoch auch mit dem ersten oder zweiten Träger oder mit der gewählten Stütze verschrauben.


Option	Beschreibung
	Hiermit werden Verbände mit dem Knotenblech verschraubt. Dies ist die standardmäßig vorgegebene Option.
	Hiermit wird der erste gewählte Verband mit dem Knotenblech und dem/der ersten gewählten Träger/Stütze verschraubt.
	Hiermit werden der erste gewählte Verband und darauf folgende Verbände mit dem Knotenblech und dem/der ersten gewählten Träger/Stütze verschraubt.
