Verband geschweißt Typ 1 (22)

Verband geschweißt Typ 1 (22) schraubt einen oder mehrere Verbandsstäbe direkt oder über Verbindungsbleche an ein bestehendes Knotenblech. Abschlussverband.

Verwenden Sie zum Erzeugen eines Knotenblechs die Komponente Standardknotenblech (1065) oder den Befehl zum Erstellen eines Konturblechs.

Erzeugte Objekte

Verbindungsbleche
Stirnplatten
Verbandbleche
Abdeckbleche
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Verbandsprofil: Rechteckprofil, I-Profil Der Rechteckprofilverbandsstab ist über ein Laschenblech an das Knotenblech geschraubt. I-Profilverbandsstäbe sind direkt an das Knotenblech geschraubt.

Bevor Sie beginnen

Erstellen Sie ein Knotenblech und 1 bis 10 Verbandsstäbe.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Knotenblech).
Wählen Sie das Nebenteil aus (erster Verbandsstab).
Wählen Sie das zweite Nebenteil (zweiter Verbandsstab).
Wählen Sie die folgenden Nebenteile aus (folgende Verbandsstäbe).
Klicken Sie mit der mittleren Maustaste, um die Verbindung zu erstellen.

Anmerkung:

Tekla Structures verwendet die Werte aus der Datei joints.def, um diese Komponente zu erstellen.

Teilerkennung


	Beschreibung
1	Verbindungsblech
2	Stirnplatte

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung die Blech- und Verbandsabmessungen.

Abmessungen


	Beschreibung
1	Definieren Sie die Länge der Kante des Verbindungsblechs.
2	Definieren Sie die Verbandlänge am Verbindungsblech. Um zu verhindern, dass das Verbindungsblech in den Hohlverbandsstab eindringt, geben Sie einen negativen Wert für die Abmessung ein.
3	Definieren Sie den Abstand zwischen Stirnplattenkante und Knotenblech.

Registerkarte Verbandsverb.

Steuern Sie über die Registerkarte Verbandsverb. die Eigenschaften von Verbindungsblech, Stirnplatte, Laschenblech und Abdeckblech.

Verbandsverbindung


Option	Beschreibung
Verbindungsblech	Dicke, Breite und Höhe des Verbindungsblechs.
Stirnplatten	Dicke, Breite und Höhe der Stirnplatte.
Mittlere Stirnplatte	Dicke und Höhe der mittleren Stirnplatte.
Verbindungsblech	Dicke des Laschenblechs.
Deckblech	Dicke, Breite und Höhe des Abdeckblechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Verbandverbindungstypen

Definieren Sie, wie der Verband mit dem Verbindungsblech verbunden ist.


Option	Beschreibung
	Standard Der Verband ist verschweißt. AutoDefaults kann diese Option ändern.
	Der Verband ist verschweißt.
	Der Verband ist verschraubt.
	Der Verband ist verschweißt und um die Muttern ausgeklinkt.
	Verbandblech und Abdeckblech werden erstellt.

Schnitt im Verband

Bei Bedarf können Sie einen Schnitt im Verband erstellen.

Definieren Sie die Breite des Schnitts im Verband; dabei ist D die Dicke des Verbindungsblechs.

Definieren Sie die Länge des Schnitts im Verband, gemessen von der Kante des Verbindungsblechs.

Abstand zwischen Knotenblech und Verbindungsblech

Definieren Sie den Abstand zwischen dem Knotenblech und dem Verbindungsblech.

Rundschnitt im Verband

Bei Bedarf können Sie einen Rundschnitt im Verband erstellen. Geben Sie den Radius an.

Anmerkung: In den folgenden Beispielen werden lediglich einige der verfügbaren Optionen gezeigt. Weitere Optionen finden Sie auf der Registerkarte Verbandsverb..

Verbindungsblech

Definieren Sie, ob der Verband geschlitzt oder das Verbindungsblech geschnitten ist, wenn dieses mit dem Verband verbunden wird.


Option	Beschreibung
	Standard Der Verband ist geschlitzt. AutoDefaults kann diese Option ändern.
	Das Verbindungsblech ist geschnitten.
	Das Verbindungsblech wird geschnitten, aber der Teil des Verbindungsblechs, der innerhalb des Verbands erzeugt wurde, wird nicht gelöscht.
	Wenn das Verbindungsblech geschnitten wird, können Sie die Größe des Abstands zwischen dem Verband und dem Verbindungsblech definieren.

Anzahl der Verbindungsbleche

Definieren Sie, ob ein oder zwei Verbindungsbleche zur Verbindung von Verband und Knotenblech verwendet werden.


Option	Beschreibung
	Standard Ein Verbindungsblech. AutoDefaults kann diese Option ändern.
	Zwei Verbindungsbleche und eine mittlere Stirnplatte an den Enden der Verbindungsbleche.
	Wenn eine mittlere Stirnplatte erzeugt wird, können Sie deren Breite definieren.
	Legen Sie die Position der mittleren Stirnplatte fest.

Eckschnitt Verbindungsblech

Definieren Sie, ob das Verbindungsblech über Eckschnitte verfügt.


Option	Beschreibung
	Standard Es werden keine Eckschnitte erstellt. AutoDefaults kann diese Option ändern.
	Es werden Eckschnitte erstellt.
	Definieren Sie bei der Erstellung von Eckschnitten die vertikale und horizontale Maße des Eckschnitts.

Stirnplatten

Wenn Sie Stirnplatten zum Abdecken der Verbandsstabsenden verwenden, definieren Sie Form und Maße der Stirnplatte.


Option	Beschreibung
	Standard Quadratische Stirnplatte. AutoDefaults kann diese Option ändern.
	Runde Stirnplatte.
	Randabstand der Stirnplatte zur äußeren Verbandskante.

Eckschnitt Stirnplatte

Definieren Sie den Stirnplatteneckschnitttyp sowie die horizontalen und vertikalen Abmessungen.

Registerkarte Verbandsschrauben 1

Steuern Sie über die Registerkarte Verbandsschrauben 1 die Schrauben, über die der Verband mit dem Knotenblech verbunden ist.

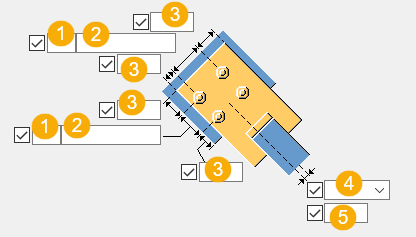

Maße Schraubengruppe


	Beschreibung
1	Anzahl der Schrauben.
2	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden.
5	Abmessung für vertikale Schraubengruppenposition.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Verschraubungsrichtung


Option	Beschreibung
	Standard Schraubenrichtung 1 AutoDefaults kann diese Option ändern.
	Verschraubungsrichtung 1
	Verschraubungsrichtung 2

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarte Steifenbleche

Steuern Sie über die Registerkarte Steifenbleche die Eigenschaften und Positionen von Querblech und Deckblech.

Bleche


Option	Beschreibung
Querblech	Dicke, Breite und Höhe des Querblechs.
Deckblech	Dicke, Breite und Höhe des Abdeckblechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Maße Schraubengruppe



1	Anzahl der Schrauben.
2	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Maße für die horizontale Schraubengruppenposition.
5	Vertikale Abmessung des Eckschnitts.
6	Horizontale Abmessung des Eckschnitts.

Position von Quer- und Abdeckblech


Option	Beschreibung
	Standard Das Abdeckblech wird an beiden Seiten des Querblechs erstellt. AutoDefaults kann diese Option ändern.
	Das Abdeckblech wird an beiden Seiten des Querblechs erstellt.
	Das Deckblech wird an der Unterseite des Querblechs erzeugt.
	Das Abdeckblech wird an der Oberseite des Querblechs erstellt.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Entwurf

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Entwurf

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
