Verband geschweißt Typ 5 (67)

Verband geschweißt Typ 5 (67) verbindet 1 oder 2 Verbandsstäbe über ein Knotenblech und Verbindungsbleche mit einem Träger oder einer Stütze. Dichtet Hohl- und Rohrprofilverbände ab. Sie können verschiedene Eigenschaften für die oberen und unteren Verbandsverbindungen definieren.

Erzeugte Objekte

Knotenblech
Verbindungsbleche
Abschlussbleche
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Verbandsprofil: Rechteckprofil Das Knotenblech ist an den Stützensteg geschweißt. Der Verband wird mit abgeschrägten Verbindungsblechen an das Knotenblech geschraubt.

Bevor Sie beginnen

Erstellen Sie einen Träger oder eine Stütze und 1 bis 2 Verbände.

Auswahlreihenfolge

Wählen Sie das Hauptteil (Träger oder Stütze) aus.
Wählen Sie das Nebenteil aus (erster Verbandsstab).
Wählen Sie das zweite Nebenteil (zweiter Verbandsstab).
Klicken Sie mit der mittleren Maustaste, um die Komponente zu erzeugen.

Teilidentifikationsschlüssel


	Beschreibung
1	Knotenblech
2	Verbindungsblech
3	Abschlussblech

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung die Abmessungen von der Hauptteilkante bis zur Schraubengruppe.

Abmessungen


	Beschreibung
1	Definieren Sie die Abmessung von der Hauptteilkante bis zur Schraubengruppe.

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Blecheigenschaften fest. Sie können die Blecheigenschaften für beide Verbandsstäbe definieren.

Bleche


Option	Beschreibung
Verbindungsblech	Dicke, Breite und Höhe des Verbindungsblechs.
Abschlussblech	Dicke, Breite und Höhe des Abschlussblechs.
Abschlussblechprofil	Wählen Sie das Profil des Abschlussblechs aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Definieren Sie auf der Registerkarte Parameter die Abmessungen der Knotenblecheckschnitte.

Abmessungen des Eckschnitts


	Beschreibung
1	Horizontales Eckschnittmaß.
2	Vertikales Eckschnittmaß.

Registerkarte Verbandsschrauben 1

Definieren Sie auf der Registerkarte Verbandsschrauben 1 die Schraubeneigenschaften für den ersten Verband.

Maße Schraubengruppe


	Beschreibung
1	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
2	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Registerkarte Verbandsschrauben 2

Definieren Sie auf der Registerkarte Verbandsschrauben 2 die Schraubeneigenschaften für den zweiten Verband.

Maße Schraubengruppe


	Beschreibung
1	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
2	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Registerkarte Knotenblech

Definieren Sie auf der Registerkarte Knotenblech die Abmessungen und Eigenschaften des Knotenblechs.

Blech


Teil	Beschreibung
Knotenblech	Dicke, Breite und Höhe des Knotenblechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

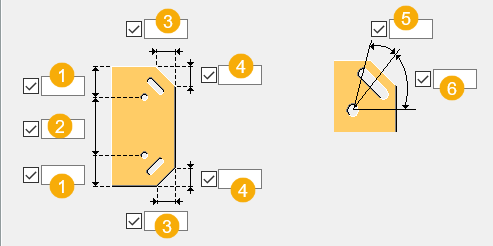

Knotenblechabmessungen


	Beschreibung
1	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
2	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
3	Horizontales Eckschnittmaß.
4	Vertikales Eckschnittmaß.
5	Oberer Winkel des im Knotenblech erstellten Langlochs.
6	Unterer Winkel des im Knotenblech erstellten Langlochs.

Knotenblechposition

Wählen Sie die Position des Knotenblechs relativ zum Träger- oder Stützensteg aus. Die Standardposition befindet über dem Träger- oder Stützensteg.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Entwurf

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Entwurf

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
