Standardknotenblech (1065)

Standardknotenblech (1065) erzeugt ein Knotenblech und schweißt es an den Träger- oder Stützensteg. An jedem Ende des Knotenblechs wird automatisch eine Steife erzeugt.

Erzeugte Objekte

  • Knotenblech

  • Steifen (2)

  • Schrauben

Mit Anschlussblech Rohr in Punkten (S47), Rohrstauchung mit Schrauben (S48) oder Anschlussblech Rohr mit Schrauben (S49) werden Verbände erzeugt und mit dem Knotenblech verbunden.

Verwendung

Situation Beschreibung

Knotenblech, geschweißt an den Trägersteg

Bevor Sie beginnen

Erstellen Sie einen Träger oder eine Stütze (H-, W- oder C-Profil).

Das Knotenblech wird anhand der Eigenschaften erzeugt, die Sie auf der Registerkarte Teile einstellen.

Auswahlreihenfolge

  1. Wählen Sie das Hauptteil (Träger oder Stütze) aus.

  2. Picken Sie einen Punkt am Hauptteil, um die Lage der Verbindung zu bestimmen.

    Die Verbindung wird automatisch erzeugt, wenn Sie den Punkt picken.

Teilerkennung

1

Knotenblech

2

Steife

Registerkarte Abbildung

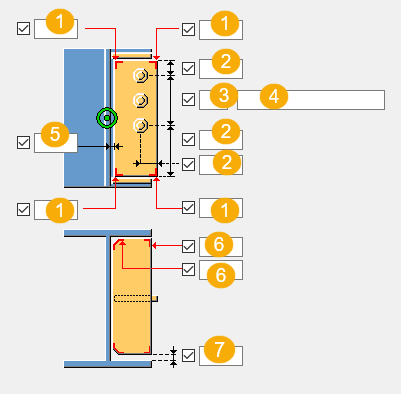

Auf der Registerkarte Abbildung legen Sie die Abmessungen von Knotenblech und Steife fest.

Teilmaße

Beschreibung

1

Definieren Sie die Eckschnittgröße des Knotenblechs.

2

Schraubenrandabstand.

Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.

3

Anzahl der Schrauben.

4

Schraubenabstand.

Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

5

Definieren Sie den Versatz des Knotenblechs vom Träger- oder Stützensteg.

6

Definieren Sie die Eckschnittgröße der Steife.

7

Definieren Sie den Versatz der Steife vom Träger- oder Stützensteg.

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Eigenschaften von Knotenblech und Steife fest.

Teil Beschreibung

Knotenblech, Vordere Steife, Hintere Steife

Definieren Sie die Dicke, Breite und Höhe von Knotenblech und Steifen.

Diese Komponente erzeugt an jedem Knotenblechende automatisch Versteifungsplatten. Um eine oder beide Steifenbleche zu entfernen, löschen Sie die Werte für Vordere Steife oder Hintere Steife.

Option

Beschreibung

Standard

Pos. Nr.

Präfix und Startnummer für die Teilepositionsnummer.

Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.

Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.

Material

Material.

Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.

Name

Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Auf der Registerkarte Teile legen Sie die Position des Knotenblechs fest.

Option Beschreibung

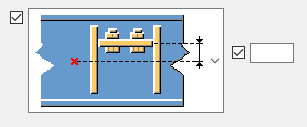

Definieren Sie die horizontale Position des Knotenblechs mit Hilfe eines Referenzpunkts.

Definieren Sie die vertikale Position des Knotenblechs mit Hilfe eines Referenzpunkts.

Wählen Sie die Position des Knotenblechs aus.

Registerkarte Schrauben

Auf der Registerkarte Schrauben legen Sie die Schraubeneigenschaften fest.

Grundlegende Schraubeneigenschaften

Option

Beschreibung

Standard

Durchmesser

Schraubendurchmesser.

Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.

Schraubennorm

Die innerhalb der Komponente zu verwendende Schraubennorm.

Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.

Lochspiel

Das Spiel zwischen Schraube und Loch.

Gew. im Material

Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf.

Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.

Ja

Baustelle/Werkstatt

Ort, wo die Schrauben montiert werden sollen.

Baustelle

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schraubengruppe

Wählen Sie aus, ob mehrere Schraubengruppen erzeugt werden oder nur eine.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung
