Eckverband geschraubt Typ 5 (59)

Eckverband geschraubt Typ 5 (59) verbindet 1 bis 10 Verbände unter Verwendung eines Knotenblechs mit der Ecke, in der 2 oder 3 Teile zusammentreffen. Das Knotenblech kann um das dritte Teil gewickelt werden, bei dem sich normalerweise um eine Stütze handelt. Schraubt oder schweißt den Verbandssteg an das Knotenblech und Verwendung von Verbindungsblechen, und schraubt oder schweißt den Verbandsflansch an das Knotenblech unter Verwendung von Winkeln. Verbindet das Knotenblech entweder direkt mit den vorhandenen Teilen oder verwendet Winkel bzw. Verbindungsbleche. Abschlussverband.

Erzeugte Objekte

Knotenblech
Verbindungsbleche (optional)
Winkel (optional)
Abschlussbleche
Verbandbleche
Deckblech
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Verbandsprofil: Rechteckprofil Rahmentyp: Träger und Stütze Das Knotenblech wird mit einem Winkel an den Stützenflansch geschraubt. Verbände werden unter Verwendung von Verbindungsblechen an das Knotenblech geschraubt.
	Verbandsprofil: Rechteckprofil Rahmentyp: Träger und Stütze Das Knotenblech wird mit einem Winkel an den Stützenflansch geschraubt. Verbände werden an das Verbindungsblech geschweißt. Das Verbandende ist ausgeklinkt, um die Schrauben in der Verbindung zwischen dem Verbindungsblech und dem Knotenblech aufzunehmen.

Bevor Sie beginnen

Erstellen Sie 2 oder 3 Teile, die einen Eckverband bilden, und 1 bis 10 Verbände.

Anmerkung:

Tekla Structures verwendet die Werte aus der Datei joints.def, um diese Komponente zu erstellen.

Auswahlreihenfolge

Wählen Sie das Hauptteil (das erste Teil, das den Eckverband bildet) aus.
Wählen Sie das Nebenteil aus (erster Verbandsstab).
Wählen Sie das zweite Nebenteil (zweiter Verbandsstab).
Wählen Sie die folgenden Nebenteile aus (folgende Verbandsstäbe).
Wählen Sie das Nebenteil für den Eckverband aus (Tekla Structures verbindet das Knotenblech mit diesem Teil).
Wählen Sie bei Bedarf die Stütze aus, um das Knotenblech um die Stütze zu wickeln, an der zwei Träger und die Stütze zusammentreffen.
Klicken Sie mit der mittleren Maustaste, um die Verbindung zu erzeugen.

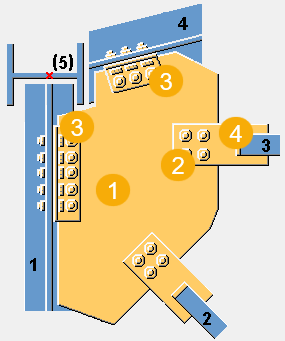

Teilerkennung


	Beschreibung
1	Knotenblech
2	Anschlussblech
3	Winkel
4	Abschlussblech

Registerkarte Abbildung

Verwenden Sie die Registerkarte Abbildung, um die Form des Knotenblechs, die Lage der Verbände und Winkel sowie die Lage der Hilfspunkte festzulegen.

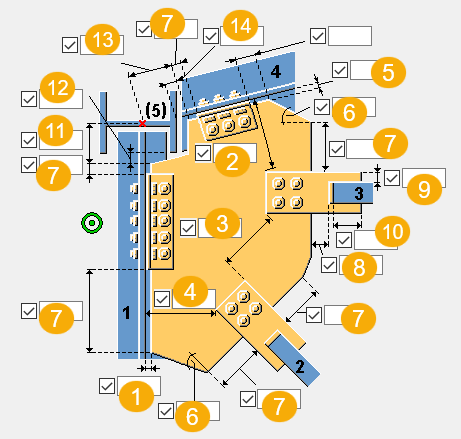

Abmessungen/Bemaßungen


	Beschreibung
1	Definieren Sie den Abstand zwischen der Knotenblechkante und dem Hauptteil.
2	Definieren Sie den Kantenabstand zwischen dem letztem Nebenteil und dem letzten Verband.
3	Definieren Sie den Abstand zwischen den Verbandsstäben.
4	Legen Sie den Kantenabstand zwischen dem ersten Verband und dem Hauptteil fest.
5	Definieren Sie den Spaltabstand zwischen Knotenblechkante und Nebenteil (zweites Teil, das den Eckverband bildet).
6	Definieren Sie den Eckwinkel des Knotenblechs (in Grad). Dieser Wert beeinflusst die Form des Knotenblechs.
7	Definieren Sie die Länge der Kante des Knotenblechs. Dieser Wert beeinflusst die Form des Knotenblechs und die Breite des Verbindungsblechs.
8	Definieren Sie den Spaltabstand zwischen der Knotenblechkante und dem Abschlussblech.
9	Definieren Sie die Länge der Kante des Verbindungsblechs.
10	Definieren Sie die Verbandsabmessung am Verbindungsblech. Um zu verhindern, dass das Verbindungsblech in den Hohlverbandsstab eindringt, geben Sie einen negativen Wert für die Abmessung ein.
11	Definieren Sie den Randabstand des Knotenblechs im Verhältnis zum Hilfspunkt.
12	Definieren Sie den Randabstand des Knotenblechs zum Flansch des dritten Teils.
13	Definieren Sie den Randabstand des Winkels im Verhältnis zum Hilfspunkt.
14	Definieren Sie den Randabstand des Winkels zum Flansch des dritten Teils.

Hilfspunktposition


Option	Beschreibung
	Wählen Sie die Position des Hilfspunkts aus. Die Standardposition ist der Punkt, an dem sich die beiden Hauptteile schneiden. Tekla Structures verwendet den Arbeitspunkt einer Komponente, um Prüfbemaßungen und Teilpositionsmaße in Zeichnungen zu berechnen.

Registerkarte Knotenblech

Auf der Registerkarte Knotenblech können Sie die Eigenschaften von Knotenblech, Verbindungsblech und Winkel definieren.

Teile


Option	Beschreibung
Knotenblech	Dicke, Breite und Höhe des Knotenblechs.
Verbindungsbleche	Dicke und Höhe der Verbindungsbleche.
Oberer Winkel Unterer Winkel	Wählen Sie das Winkelprofil aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Anmerkung: In den folgenden Beispielen werden lediglich einige der verfügbaren Optionen gezeigt. Weitere Optionen finden Sie auf der Registerkarte Knotenblech.

Knotenblechverbindung

Definieren Sie, wie das Knotenblech mit dem Hauptteil verbunden wird.


Option	Beschreibung
	Standard Das Knotenblech ist mit einem Winkel mit dem Hauptteil verbunden. AutoDefaults kann diese Option ändern.
	Das Knotenblech ist mit Winkeln mit dem Hauptteil verbunden. Wählen Sie aus, an welcher Seite des Knotenblechs die Winkel erstellt werden.
	Das Knotenblech ist mit einem Verbindungsblech mit dem Hauptteil verbunden. Wählen Sie aus, an welcher Seite des Knotenblechs das Verbindungsblech erstellt werden.

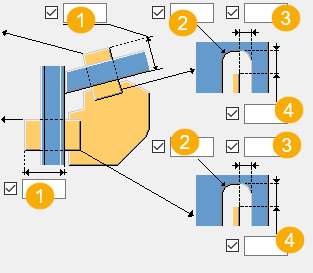

Abschlussblech-Schnittabmessungen


	Beschreibung
1	Anschlussslech-Schnittlänge
2	Fasenradius
3	Horizontales Eckschnittmaß
4	Vertikales Eckschnittmaß

Winkelausrichtung

Definieren Sie, wie der Winkel an der Verbindung platziert wird.


Option	Beschreibung
	Standard Der Winkel wird so auf der Verbindung platziert, dass der längere Schenkel mit dem Knotenblech verbunden ist. AutoDefaults kann diese Option ändern.
	Der Winkel wird so auf der Verbindung platziert, dass der längere Schenkel mit dem Hauptteil verbunden ist.

Abstand Winkel / HT

Sie können für die Verbindungsbleche oder Winkel sowohl des Hauptteils als auch des letzten Nebenteils den Abstand festlegen.

Form Knotenblech

Wenn Sie die Option zur Optimierung des Knotenblechgewichts auswählen, können Sie definieren, ob die Auswahlreihenfolge der Verbände deren Position beeinflusst.


Option	Beschreibung
	Standard AutoDefaults kann diese Option ändern.
	Mit dieser Option wird das Gewicht des Knotenblechs optimiert.

Knotenblechposition auf dem Verband

Definieren Sie, wo das Knotenblech auf dem Verband platziert werden soll. Bei Bedarf können Sie eine Feinabstimmung der Knotenblechposition vornehmen, indem Sie es in z- oder y-Richtung verschieben.


Option	Beschreibung
	Standard Das Knotenblech wird in der Mitte des Verbands positioniert. AutoDefaults kann diese Option ändern.
	Das Knotenblech wird am oberen Flansch des Verbands positioniert.
	Definieren Sie, wie weit das Knotenblech in z-Richtung verschoben wird.
	Definieren Sie, wie weit das Knotenblech in y-Richtung verschoben wird.

Ausklinkungswinkel


Option	Beschreibung
	Standard Quadratische Ausklinkung Wenn das Knotenblech mit der Stütze kollidiert, wird das Knotenblech mit einer Ausklinkung versehen, um es um die Stütze herum zu legen. AutoDefaults kann diese Option ändern.
	Quadratische Ausklinkung
	Schräge Ausklinkung

Typ des Ausklinkungseckschnitts


Option	Beschreibung
	Standard Schräger Eckschnitt AutoDefaults kann diese Option ändern.
	Kein Eckschnitt Ausklinkungen sind parallel zu den Kanten das Knotenblechs.
	Schräger Eckschnitt
	Auf der Basis eines Viertelkreises berechneter runder Eckschnitt. Geben Sie den Kreisdurchmesser als das horizontale Maß des Eckschnitts ein.
	Auf der Basis eines Dreiviertelkreises berechneter runder Eckschnitt. Geben Sie den Kreisdurchmesser als das horizontale Maß des Eckschnitts ein. Der Kreismittelpunkt ist der Eckpunkt der Ausklinkung.
	Die Ecke des Knotenblechs ist abgeschrägt.
	Die Ecke des Knotenblechs ist nicht mit einer Ausklinkung versehen oder abgeschrägt.

Eckschnittabmessungen


	Beschreibung
1	Horizontale Abmessung des Eckschnitts
2	Vertikale Abmessung des Eckschnitts

Form Knotenblech

Die Knotenblechkante kann entweder senkrecht zum Hauptteil oder Nebenteil sein.


Option	Beschreibung
	Wählen Sie die Kantenform des Knotenblechs zwischen dem letzten und dem vorletzten Nebenteil aus.
	Wählen Sie die Kantenform des Knotenblechs zwischen dem Hauptteil und dem ersten Nebenteil aus.

Registerkarte Verbandsverb.

Steuern Sie über die Registerkarte Verbandsverb. die Eigenschaften von Verbindungsblech, Abschlussblech, Laschenblech und Abdeckblech.

Teile


Option	Beschreibung
Verbindungsblech	Dicke, Breite und Höhe des Verbindungsblechs.
Abschlussbleche	Dicke und Höhe der Abschlussbleche.
Verbindungsblech	Dicke und Höhe des Verbandsblechs.
Deckblech	Dicke, Breite und Höhe des Abdeckblechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Verbandverbindungstypen

Definieren Sie, wie der Verband mit dem Verbindungsblech verbunden ist.


Option	Beschreibung
	Standard Der Verband ist verschweißt. AutoDefaults kann diese Option ändern.
	Der Verband ist verschweißt.
	Der Verband ist verschraubt.
	Der Verband ist verschweißt und um die Muttern ausgeklinkt.
	Verbandblech und Abdeckblech werden erstellt.

Schnitt im Verband

Definieren Sie die Breite des Schnitts im Verband; dabei ist D die Dicke des Verbindungsblechs.

Definieren Sie die Länge des Schnitts im Verband, gemessen von der Kante des Verbindungsblechs.

Rundschnitt im Verband


Option	Beschreibung
	Standard Senkrechter Schnitt AutoDefaults kann diese Option ändern.
	Senkrechter Schnitt
	Runder Ausschnitt Geben Sie den Radius an.

Anschlussblech

Definieren Sie, ob der Verband geschlitzt oder das Verbindungsblech geschnitten ist, wenn dieses mit dem Verband verbunden wird.


Option	Beschreibung
	Standard Der Verband ist geschlitzt. AutoDefaults kann diese Option ändern.
	Der Verband ist geschlitzt.
	Das Verbindungsblech ist geschnitten.
	Wenn das Verbindungsblech geschnitten wird, können Sie die Größe des Abstands zwischen dem Verband und dem Verbindungsblech definieren.

Anzahl der Verbindungsbleche

Definieren Sie, ob ein oder zwei Verbindungsbleche zur Verbindung von Verband und Knotenblech verwendet werden.


Option	Beschreibung
	Standard Ein Verbindungsblech. AutoDefaults kann diese Option ändern.
	Ein Verbindungsblech.
	Zwei Verbindungsbleche

Eckschnitt Verbindungsblech


Option	Beschreibung
	Standard Es werden keine Eckschnitte erstellt. AutoDefaults kann diese Option ändern.
	Es werden keine Eckschnitte erstellt.
	Es werden Eckschnitte erstellt.
	Definieren Sie bei der Erstellung von Eckschnitten die vertikale und horizontale Maße des Eckschnitts.

Stirnplatten

Wenn Sie Stirnplatten zum Abdecken der Verbandsstabsenden verwenden, definieren Sie Form und Maße der Stirnplatte.


Option	Beschreibung
	Standard Quadratische Stirnplatte. AutoDefaults kann diese Option ändern.
	Quadratische Stirnplatte.
	Runde Stirnplatte.

Randabstand Stirnplatte


Option	Beschreibung
	Randabstand der Stirnplatte zur äußeren Verbandskante.

Registerkarte Knotenblech Verbindung 1 / Knotenblech Verbindung 2

Stellen Sie auf der Registerkarte Knotenblech Verbindung 1 und Knotenblech Verbindung 2 die Schraubengruppeneigenschaften für Schrauben ein, die das Knotenblech mit dem Hauptteil und den Nebenteilen verbinden, und definieren Sie die Anschlusswinkelbefestigung in der Verbindung.

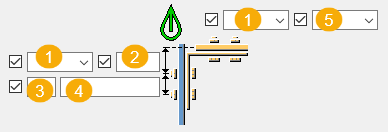

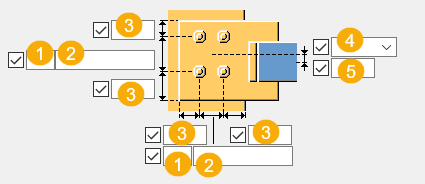

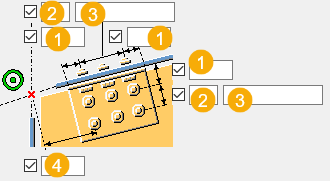

Maße Schraubengruppe


	Beschreibung
1	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
2	Anzahl der Schrauben.
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
4	Abmessung der vertikalen Schraubengruppe im Verhältnis zum Hilfspunkt.



1	Ort, wo die Schrauben montiert werden sollen.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
5	Wählen Sie aus, ob das Knotenblech oder der Klemmwinkel (L-Profil) als Hauptteil für die Schrauben festgelegt wird.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Anschlusswinkel-Befestigungstyp

Definieren Sie, wie der Anschlusswinkel am Knotenblech und am Hauptteil angebracht ist.


Option	Beschreibung
	Standard Wenn das Hauptteil ein Rohrprofil ist, werden die Anschlusswinkel mit dem Hauptteil verschweißt und mit dem Nebenteil verschraubt. Ansonsten werden die Anschlusswinkel mit beiden Teilen verschraubt. AutoDefaults kann diese Option ändern.
	Automatisch Wenn das Hauptteil ein Rohrprofil ist, werden die Anschlusswinkel mit dem Hauptteil verschweißt und mit dem Nebenteil verschraubt. Ansonsten werden die Anschlusswinkel mit beiden Teilen verschraubt.
	Das Hauptteil wird verschraubt und das Nebenteil verschweißt.
	Das Hauptteil wird verschweißt und das Nebenteil verschraubt.
	Beide Teile werden verschraubt.
	Beide Teile sind verschweißt.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarten Verbandsschrauben 1 / Verbandsschrauben 2

Legen Sie auf den Registerkarten Verbandsschrauben 1 und Verbandsschrauben 2 die Schrauben fest, mit denen der erste und der zweite Verband mit dem Knotenblech verbunden sind.

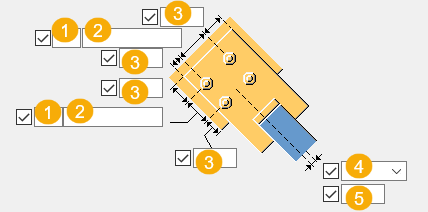

Maße der Schraubengruppe an Verbindungsblechen


	Beschreibung
1	Anzahl der Schrauben.
2	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden.
5	Abmessung für vertikale Schraubengruppenposition.

Schraubenabstand

Definieren Sie den Mindestabstand der Verbindungsblechschrauben zum Schnittpunkt des Hauptteils und den Mittellinien des Verbands. Wenn ein Verband rechtwinklig zum Hauptteil ist, wird der Abstand von der Mittellinie des Hauptteils zu den nächsten Schrauben gemessen.


Option	Option

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`

Schraubentyp für Knotenblechseite und Verbandsseite

Wählen Sie den Schraubentyp aus, um die Position festzulegen, an der die Schrauben angebracht werden sollen.

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Entwurf

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Entwurf

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
