Verband geschraubt Typ 3 (62)

Verband geschraubt T3 verbindet 1 bis 10 Verbandsstäbe mit Hilfe eines Knotenblechs mit einem Träger oder einer Stütze. Das Knotenblech wird an den Träger oder die Stütze geschweißt oder verschraubt. Die Verbandsstäbe sind mit Hilfe von Winkeln und Verbindungsblechen an das Knotenblech geschraubt.

Erzeugte Objekte

Knotenblech
Winkel
Verbindungsbleche
Füllbleche
Futterbleche
Steifen
Schrauben
Schnitte
Schweißnähte

Verwendung


Situation	Beschreibung
	Verbandsprofil: I Das Knotenblech ist an den Träger geschweißt. Für jeden Verband werden unterschiedliche Verbindungsmaterialien verwendet.
	Verbandsprofil: I Das Knotenblech ist an den Träger geschweißt. Die Verbandsstäbe sind mit Hilfe von Winkeln und Verbindungsblechen an das Knotenblech geschraubt.
	Verbandsprofil: I Das Knotenblech ist an den Träger geschweißt. Für jeden Verband werden unterschiedliche Verbindungsmaterialien verwendet.
	Geschweißter Knotenblech-W-Profilverband. Verschiedene Optionen für die Verbandsverbindung. Geschweißt/geschraubt, geschraubt/geschraubt.

Bevor Sie beginnen

Erstellen Sie einen Träger oder eine Stütze und 1 bis 10 Verbandsstäbe.

Auswahlreihenfolge

Wählen Sie das Hauptteil (Träger oder Stütze) aus.
Wählen Sie das Nebenteil aus (erster Verbandsstab).
Wählen Sie das zweite Nebenteil (zweiter Verbandsstab).
Wählen Sie die folgenden Nebenteile aus (folgende Verbandsstäbe).
Zum Erstellen der Komponente drücken Sie die mittlere Maustaste.

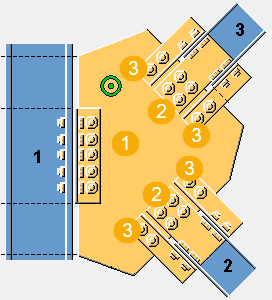

Teilerkennung


	Beschreibung
1	Knotenblech
2	Anschlussblech
3	Winkel

Anmerkung:

Tekla Structures verwendet die Werte aus der Datei joints.def, um diese Komponente zu erstellen.

Registerkarte Abbildung

Auf der Registerkarte Abbildung können Sie die Abmessungen für die Position und Form des Knotenblechs definieren.

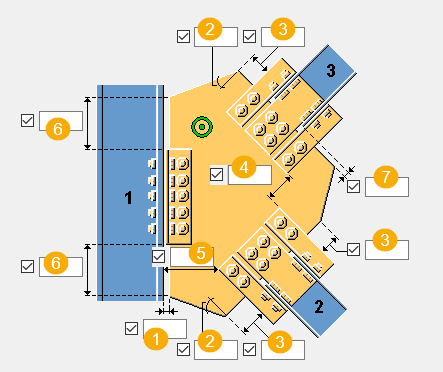

Abmessungen


	Beschreibung
1	Definieren Sie den Abstand zwischen der Knotenblechkante und dem Hauptteil.
2	Definieren Sie den Eckwinkel des Knotenblechs (in Grad). Dieser Wert beeinflusst die Form des Knotenblechs.
3	Definieren Sie die Länge der Kante des Knotenblechs. Dieser Wert beeinflusst die Form des Knotenblechs.
4	Definieren Sie den Abstand zwischen den Verbandsstäben.
5	Definieren Sie den Abstand zwischen dem Hauptteil und dem Verbandsstab.
6	Definieren Sie den Abstand zwischen dem Winkel oder der Kante des Verbindungsblechs und der Kante des Knotenblechs.
7	Definieren Sie den Abstand zwischen Knotenblechkante und Verband.

Anmerkung: In den folgenden Beispielen werden lediglich einige der verfügbaren Optionen gezeigt. Weitere Optionen finden Sie auf der Registerkarte Abbildung.

Platzierung des Knotenblechs

Definieren Sie, wie das Knotenblech bei Verwendung einer Fußplatte platziert wird.


Option	Beschreibung
	Standard Das Knotenblech ist parallel zum Hauptteil. AutoDefaults kann diese Option ändern.
	Das Knotenblech ist parallel zum Verbandsstab.
	Das Knotenblech verläuft parallel zum Verbandsstab, ohne Fußplatte.

Abmessungen des Knotenblechs


Option	Beschreibung
	Standardmäßig Das Knotenblech verläuft nicht durch das Hauptteil. Definieren Sie die Schnittdimension der Knotenblechplatte. AutoDefaults kann diese Option ändern.
	Das Knotenblech verläuft nicht durch das Hauptteil. Definieren Sie die Schnittdimension der Knotenblechplatte.
	Das Knotenblech verläuft durch das Hauptteil. Definieren Sie die Abmessung der Verlängerung der Knotenblechplatte.
	Das Knotenblech verläuft durch das Hauptteil. Hiermit definieren Sie die Blechverlängerung auf der gegenüberliegenden Seite.

Registerkarte Knotenblech

Auf der Registerkarte Knotenblech können Sie die Eigenschaften, Form und Position des Knotenblechs sowie die Eigenschaften und Ausrichtung von Verbindungsblech und Winkel bestimmen.

Bleche


Option	Beschreibung
Knotenblech	Dicke, Breite und Höhe des Knotenblechs.
Verbindungsbl.	Dicke und Breite des Verbindungsblechs.
L-Profil	Wählen Sie das Winkelprofil aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Anmerkung: In den folgenden Beispielen werden lediglich einige der verfügbaren Optionen gezeigt. Weitere Optionen finden Sie auf der Registerkarte Knotenblech.

Knotenblechverbindung

Definieren Sie, wie das Knotenblech mit dem Hauptteil verbunden wird.


Option	Beschreibung
	Standard Das Knotenblech wird direkt mit dem Hauptteil verbunden. AutoDefaults kann diese Option ändern.
	Das Knotenblech ist mit Winkeln mit dem Hauptteil verbunden. Wählen Sie aus, an welcher Seite des Knotenblechs die Winkel erstellt werden.
	Das Knotenblech ist mit einem Verbindungsblech mit dem Hauptteil verbunden. Wählen Sie aus, an welcher Seite des Knotenblechs das Verbindungsblech erstellt werden.

Winkelausrichtung

Definieren Sie, wie der Winkel an der Verbindung platziert wird.


Option	Beschreibung
	Standard Der Winkel wird so auf der Verbindung platziert, dass der längere Schenkel mit dem Knotenblech verbunden ist. AutoDefaults kann diese Option ändern.
	Der Winkel wird so auf der Verbindung platziert, dass der längere Schenkel mit dem Hauptteil verbunden ist.

Form Knotenblech

Wenn Sie die Option zur Optimierung des Knotenblechgewichts auswählen, können Sie definieren, ob die Auswahlreihenfolge der Verbände deren Position beeinflusst.


Option	Beschreibung
	Standard AutoDefaults kann diese Option ändern.
	Mit dieser Option wird das Gewicht des Knotenblechs optimiert.

Verbandposition


Option	Beschreibung
	Standard Die Verbandposition wird nicht beeinflusst. AutoDefaults kann diese Option ändern.
	Der erste ausgewählte Verband wird am nächsten zum Hauptteil platziert.

Knotenblechposition auf dem Verband

Definieren Sie, wo das Knotenblech auf dem Verband platziert werden soll. Bei Bedarf können Sie eine Feinabstimmung der Knotenblechposition vornehmen, indem Sie es in z- oder y-Richtung verschieben.


Option	Beschreibung
	Standard Das Knotenblech wird in der Mitte des Verbands positioniert. AutoDefaults kann diese Option ändern.
	Das Knotenblech wird am oberen Flansch des Verbands positioniert.
	Definieren Sie, wie weit das Knotenblech in z-Richtung verschoben wird.
	Definieren Sie, wie weit das Knotenblech in y-Richtung verschoben wird.

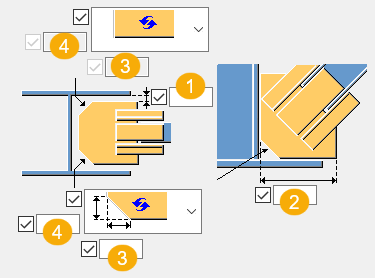

Eckschnitt des Knotenblechs

Definieren Sie den Typ und die Abmessungen der Knotenblecheckschnitte und die Winkelbegrenzung für parallelen Verband.



1	Abstand zwischen dem Verbindungsblech und dem inneren Flansch des Hauptteils.
2	Horizontaler Abstand zwischen der Kante des Knotenblechs und dem Flansch des Hauptteils.
3	Horizontale Abmessung des Eckschnitts. Standardmäßig wird kein zweiter Eckschnitt erstellt.
4	Vertikale Abmessung des Eckschnitts. Standardmäßig wird kein zweiter Eckschnitt erstellt.

Schnittgröße

Wenn das Knotenblech durch das Hauptteil verläuft, definieren Sie die Größe des Schnitts, der für das Knotenblech erstellt wird.


	Beschreibung
1	Definieren Sie die horizontale Größe des Schnitts.
2	Definieren Sie die vertikale Größe des Schnitts.
3	Definieren Sie den Radius des Rundschnitts.

Registerkarte Verbandsverb.

Auf der Registerkarte Verbandsverb. können Sie die Eigenschaften von Verbindungsblech, Winkel und Füllblech definieren. Wählen Sie aus, ob für die Winkelverbindung Zwillingsprofile verwendet werden sollen.

Teile


Teil	Beschreibung
Lasche	Dicke und Breite des Verbindungsblechs.
Verbindungsprofil	Wählen Sie das Profil aus dem Profilkatalog aus.
L-Prof1 an Kn.bl., L-Prof2 an Kn.bl.	Wählen Sie das Winkelprofil aus dem Profilkatalog aus.
Füllblech	Dicke und Höhe des Füllblechs.
Blech 1	Dicke, Breite und Länge des Blechs.
Blech 2	Höhe des Blechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Erstellen von Blechen


Option	Beschreibung
	Wählen Sie aus, ob ein oder zwei Verbindungsbleche zwischen dem Verbandsteg und dem Knotenblech erstellt werden.
	Wählen Sie aus, ob zwischen Verbindungsblech und Verbandssteg eine Füllplatte erstellt werden soll. Standardmäßig wird keine Füllplatte erstellt.
	Wählen Sie aus, auf welcher Seite das Füllblech erstellt werden soll. Sie können diese Option verwenden, wenn Sie zwei Verbindungsbleche erstellen möchten.

Erstellung von Winkeln

Hier definieren Sie, ob die Verbandsstäbe mit Hilfe von Klemmwinkeln oder Laschen am Knotenblech befestigt werden sollen, und spezifizieren die Anzahl der zu erstellenden Winkel. Standardmäßig werden zwei Winkel unter dem Verband erstellt.

Winkelausrichtung

Definieren Sie, wie der Winkel an der Verbindung platziert wird.


Option	Beschreibung
	Standard Der Winkel wird so auf der Verbindung platziert, dass der längere Schenkel mit dem Knotenblech verbunden ist. AutoDefaults kann diese Option ändern.
	Der Winkel wird so auf der Verbindung platziert, dass der längere Schenkel mit dem Hauptteil verbunden ist.

Verbindungsart


Option	Beschreibung
	Wählen Sie den Verbindungstyp (schweißen oder schrauben) zwischen dem Knotenblech und dem Verbindungsblech aus.
	Beim Erstellen eines Füllblechs wählen Sie aus, ob zwischen Füllblech und Nebenteil eine Schweißnaht erstellt werden soll. Mit dieser Einstellung wird die Verbindung geschraubt.
	Wählen Sie den Verbindungstyp (schweißen oder schrauben) zwischen dem Knotenblech und dem L-Profil aus.

L-Profil/Blechschraube Hauptteil


Option	Beschreibung
Knotenblech Schraube	Wählen das Hauptteil der Schraube aus: Knotenblech oder L-Profil/-Blech.

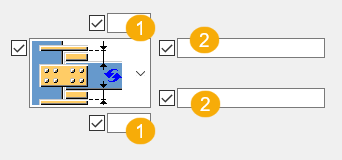

Verbindungsblech-Spaltmaß


	Beschreibung
1	Horizontales Spaltmaß
2	Vertikales Spaltmaß

Registerkarte Futterbleche

Auf der Registerkarte Futterbleche können Sie die Eigenschaften der Futterbleche definieren.

Bleche


Option	Beschreibung
Futterblech 1, Futterblech 2, Futterblech 3	Dicke, Breite und Höhe des Futterblechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Futterblechposition und -anzahl

Sie können Futterbleche erstellen, wenn die Verbandsstäbe über Winkel mit dem Knotenblech verbunden werden.


	Beschreibung
1	Definieren Sie den Spalt zwischen Verband und Verbindungsblech.
2	Definieren Sie, wie viele Futterbleche oben und unten am Flansch erstellt werden sollen. Geben Sie die Anzahl der Futterbleche ein: 1, 2 oder 3. Diese Zahlen befinden sich im oberen Bereich der Registerkarte Futterbleche. Wenn Sie z. B. drei Futterbleche am oberen Flansch erstellen möchten und dazu zweimal Futterblech 1 zweimal und einmal Futterblech 2 verwenden möchten, geben Sie 1 1 2 ein. Die erste Zahl steht für das Futterblech, das dem Verbandsflansch am nächsten liegt.

Registerkarte Knotenblech Verbindung

Steuern Sie auf der Registerkarte Knotenblech Verbindung die Schraubengruppeneigenschaften für die Schrauben, mit denen das Knotenblech am Hauptteil verbunden wird, sowie die Winkelbefestigung.

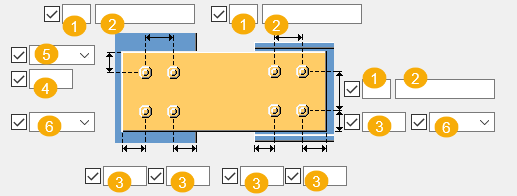

Maße Schraubengruppe


	Beschreibung
1	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
2	Anzahl der Schrauben.
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
4	Abmessung für vertikale Schraubengruppenposition.
5	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden.
6	Abmessung für horizontale Schraubengruppenposition.
7	Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen.

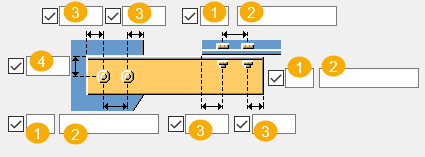

	Beschreibung
1	Ort, wo die Schrauben montiert werden sollen.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Anschlusswinkel-Befestigungstyp

Definieren Sie, wie der Anschlusswinkel am Knotenblech und am Hauptteil angebracht ist.


Option	Beschreibung
	Standard Das Hauptteil wird verschraubt und das Nebenteil verschweißt. AutoDefaults kann diese Option ändern.
	Automatisch Wenn das Hauptteil ein Rohrprofil ist, werden die Anschlusswinkel mit dem Hauptteil verschweißt und mit dem Nebenteil verschraubt. Ansonsten werden die Anschlusswinkel mit beiden Teilen verschraubt.
	Das Hauptteil wird verschraubt und das Nebenteil verschweißt.
	Das Hauptteil wird verschweißt und das Nebenteil verschraubt.
	Beide Teile werden verschraubt.
	Beide Teile sind verschweißt.

Schrauben am Knotenblech

Definieren Sie, ob das Knotenblech mit Schrauben an das Hauptteil angebracht ist, wenn keine Anschlusswinkel verwendet werden.


	Beschreibung
	Standard Es werden keine Schrauben im Knotenblech erstellt. AutoDefaults kann diese Option ändern.
	Es werden Schrauben im Knotenblech erstellt.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Registerkarte Steifen

Auf der Registerkarte Steifen können Sie die Eigenschaften und Abmessungen von Steifen definieren.

Teile


Teil	Beschreibung
Steife 1, Steife 2	Dicke der Steife.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

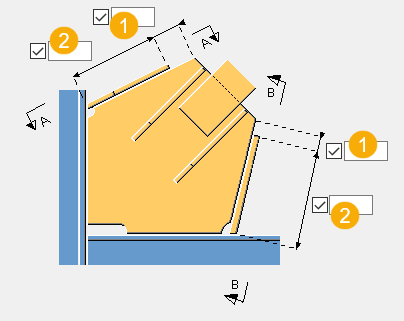

Steifenlänge



1	Definieren Sie den Abstand zwischen Steifenkante und Knotenblechkante.
2	Definieren Sie die Länge der Steife.

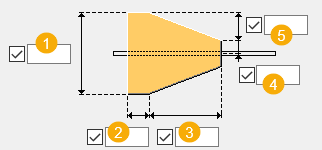

Steifenabmessungen


	Beschreibung
1	Definieren Sie die Breite der Steife.
2	Definieren Sie die Länge der Steifenauflage.
3	Definieren Sie die Länge des Abschrägung der Steife.
4	Definieren Sie den Abstand zur Mittellinie der Steife.
5	Definieren Sie den vertikalen Abstand zwischen der Steifenauflage und der Abschrägung.

Eckschnitt-Form


Option	Beschreibung
	Standard Kein Eckschnitt AutoDefaults kann diese Option ändern.
	Kein Eckschnitt
	Gerader Eckschnitt
	Konvexer Eckschnitt
	Konkaver Eckschnitt

Abmessungen des Eckschnitts


	Beschreibung
1	Horizontale Abmessung des Eckschnitts.
2	Vertikale Abmessung des Eckschnitts.

Registerkarte Verbandsschrauben 1/Verbandsschrauben 2/Verbandsschrauben 3

Auf den Registerkarten Verbandsschrauben 1, Verbandsschrauben 2 und Verbandsschrauben 3 steuern Sie die Schrauben, die die erste, zweite und nachfolgenden Verbandsprofile mit dem Knotenblech zu verbinden.

Maße Schraubengruppe


	Beschreibung
1	Anzahl der Schrauben.
2	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Abmessung für vertikale Schraubengruppenposition.
5	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden.
6	Wählen Sie den Schraubentyp aus.

Vertikale Schraubenposition


Option	Beschreibung
	Schraubenposition von der L-Profilkante aus.
	Schraubenposition von der Mittellinie des Nebenteils aus.

Schraubenabstand

Definieren Sie den Mindestabstand der Verbindungsblechschrauben zum Schnittpunkt des Hauptteils und den Mittellinien des Verbands. Wenn ein Verband rechtwinklig zum Hauptteil ist, wird der Abstand von der Mittellinie des Hauptteils zu den nächsten Schrauben gemessen.


Option	Option	Option

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`

Schnittlänge

Legt die Tiefe fest, in der Tekla Structures nach den Querschnitten der verschraubten Teile sucht. Damit können Sie bestimmen, ob die Schraube einen oder zwei Flansche verbindet.

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Entwurf

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Entwurf

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
