Rohrstauchung in Punkten (S46)

Mit Rohrstauchung in Punkten (S46) erstellen Sie zwischen zwei gepickten Punkten einen Verband aus einem kreisförmigen Hohlprofil. An jedem Ende des Verbands werden Schraubengruppen erstellt.

Erzeugte Objekte

Anmerkung:

Die einzelnen durch diese Komponente erstellten Objekte können nicht geändert werden.

Rohrprofil
Schrauben

Verwendung


Situation	Beschreibung
	Gestauchtes Rohr zwischen zwei Punkten

Auswahlreihenfolge

Vor Beginn müssen Sie zwei Punkte erstellen.

Anmerkung: Zum Anpassen der Drehung der T-Stücke ändern Sie vor dem Erstellen der Verbindung die Arbeitsebene.

Picken Sie den Startpunkt für das Rohr.
Picken Sie den Endpunkt für das Rohr.

Sobald Sie den Endpunkt picken, wird das Rohr automatisch erstellt.

Teilerkennung


	Beschreibung

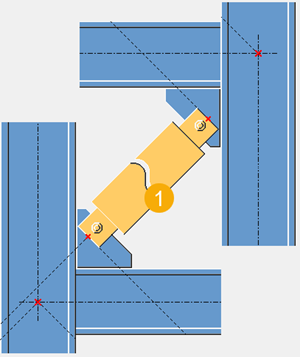

1	Rohrprofil

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung die Verbindungsabmessungen.

Abmessungen/Bemaßungen


	Beschreibung

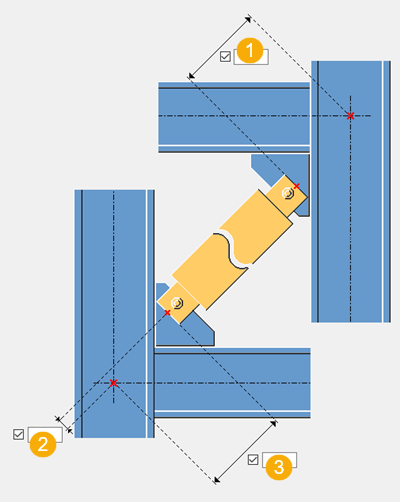

1	Abmessung des horizontalen Versatzes
2	Abmessung des vertikale Versatzes
3	Abmessung des horizontalen Versatzes

Registerkarte Teile

Auf der Registerkarte Teile definieren Sie die Eigenschaften für die Teile.

Teile


Option	Beschreibung
Rohr	Wählen Sie das Profil aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Parameter

Auf der Registerkarte Parameter definieren Sie die Güte und die Abmessungen des Rohrendes.

Abmessungen des Rohrendes


	Beschreibung

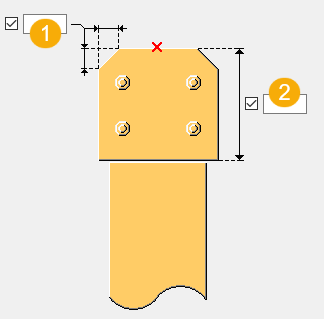

1	Eckabmessung
2	Länge des Rohrendes

Schrauben

Auf der Registerkarte Schrauben können Sie die Schraubengruppenabmessungen und die Schraubeneigenschaften definieren.

Maße Schraubengruppe


	Beschreibung

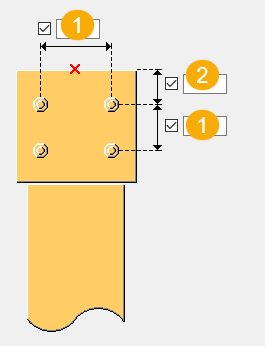

1	Abstand zwischen den Schrauben.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
