Rohrstauchung mit Schrauben (S48)
Mit Rohrstauchung mit Schrauben (S48) erstellen Sie einen Verband aus einem zwischen zwei vorhandenen Schrauben gestauchten Rohr.
Erzeugte Objekte
Sie können die einzelnen Objekte, die von dieser Komponente erzeugt werden, nicht ändern.
-
Rohrprofil
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Zwischen zwei Schrauben gestauchtes Rohr |
Auswahlreihenfolge
Vor Beginne erstellen Sie zwei Schrauben – entweder manuell oder mithilfe einer Komponente, wie z. B. Standardknotenblech (1065).
-
Wählen Sie die erste Schraube aus.
-
Wählen Sie die zweite Schraube aus.
Sobald Sie die zweite Schraube auswählen, wird die Komponente automatisch erstellt.

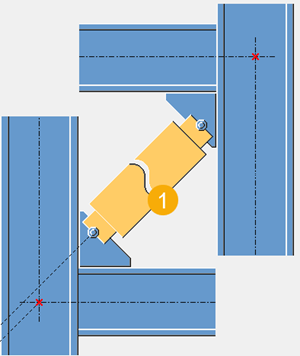

Teilerkennung

| Beschreibung | |
|---|---|
|
1 |
Rohrprofil |
Registerkarte Abbildung

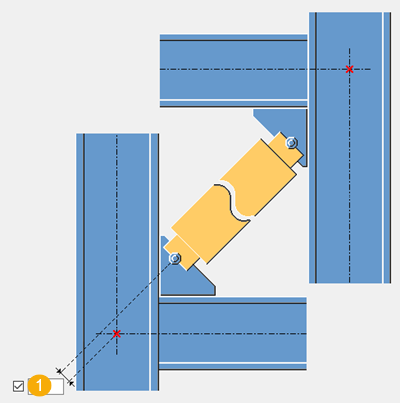

Auf der Registerkarte Abbildung definieren Sie den vertikalen Versatz des Rohrs.
Abmessungen/Bemaßungen

| Beschreibung | |
|---|---|
|
1 |
Vertikaler Versatz |
Registerkarte Teile
Auf der Registerkarte Teile können Sie die Eigenschaften für die Teile definieren.
Teile
| Option | Beschreibung |
|---|---|
|
Rohr |
Wählen Sie das Profil aus dem Profilkatalog aus. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
Registerkarte Parameter
Auf der Registerkarte Parameter definieren Sie die Rohrgüte, den Eckschnitt und Kantenabmessungen.

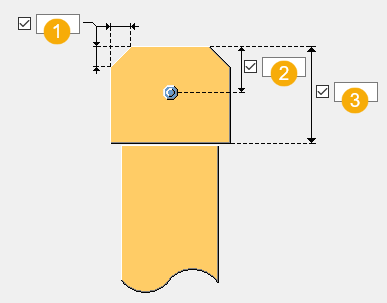

Eckschnitt und Kantenabmessungen

| Beschreibung | |
|---|---|
|
1 |
Eckschnittabmessung |
|
2 |
Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils. |
|
3 |
Länge des Rohrendes |
Registerkarte Schrauben
Auf der Registerkarte Schrauben legen Sie die Schraubeneigenschaften fest.
Grundlegende Schraubeneigenschaften
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Durchmesser |
Schraubendurchmesser. |
Die verfügbaren Größen sind im Schraubengarniturkatalog definiert. |
|
Schraubennorm |
Die innerhalb der Komponente zu verwendende Schraubennorm. |
Die verfügbaren Normen sind im Schraubengarniturkatalog definiert. |
|
Lochspiel |
Das Spiel zwischen Schraube und Loch. |
|
|
Gew. im Material |
Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden. |
Ja |
|
Baustelle/Werkstatt |
Ort, wo die Schrauben montiert werden sollen. |
Baustelle |
Schraubengarnitur
Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.
Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.
Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.
Verlängerung der Schrauben
Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
