Eckverband geschraubt Typ 3 (56)
Eckverband geschraubt Typ 3 (56) zwischen 1 bis 10 Hohlverbänden und einem Knotenblech, an dem zwei Teile einen Eckverband bilden. Schraubverband mit dem Knotenblech – mit Hilfe eines Verbindungsblechs oder eines Verbandblechs, das mit Langlöchern im Verband eingelassen ist. Option, zusätzliche Verbindungsbleche zu erstellen. Abschlussverband.
Erzeugte Objekte
-
Knotenblech
-
Verbindungsbleche
-
Abschlussbleche
-
Verbandsbleche (optional)
-
Deckbleche (optional)
-
Steifen
-
Schrauben
-
Schweißnähte
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Verbandsprofil: Rechteckprofil Rahmentyp: Stütze und verlängerte Stirnplatte An verlängerte Stirnplatte geschweißtes Knotenblech. An das Verbindungsblech geschraubter Verband – mit Hilfe von Verbandsblechen. |
|
|
Verbandsprofil: Rechteckprofil Rahmentyp: Stütze und Träger Das Knotenblech ist an den Stützenflansch geschweißt. Verbände werden mit Hilfe von Verbandsblechen, Verbindungsblechen und Deckblechen an das Knotenblech geschraubt. |
Bevor Sie beginnen
Erstellt Sie zwei Teile, die einen Eckeverband bilden, und 1 bis 10 Verbände.
Auswahlreihenfolge
-
Wählen Sie das Hauptteil (das erste Teil, das den Eckverband bildet) aus.
-
Wählen Sie das Nebenteil aus (erster Verbandsstab).
-
Wählen Sie das zweite Nebenteil (zweiter Verbandsstab).
-
Wählen Sie die folgenden Nebenteile aus (folgende Verbandsstäbe).
-
Wählen Sie das Nebenteil für den Eckverband aus (Tekla Structures verbindet das Knotenblech mit diesem Teil).
-
Klicken Sie mit der mittleren Maustaste, um die Verbindung zu erzeugen.
Tekla Structures verwendet die Werte aus der Datei joints.def, um diese Komponente zu erstellen.

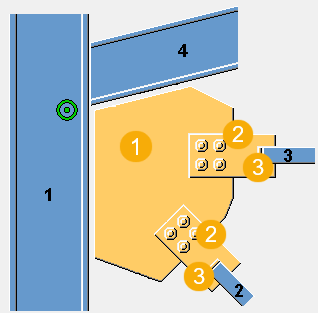

Teilerkennung

| Beschreibung | |
|---|---|
|
1 |
Knotenblech |
|
2 |
Anschlussblech |
|
3 |
Abschlussblech |
Registerkarte Abbildung

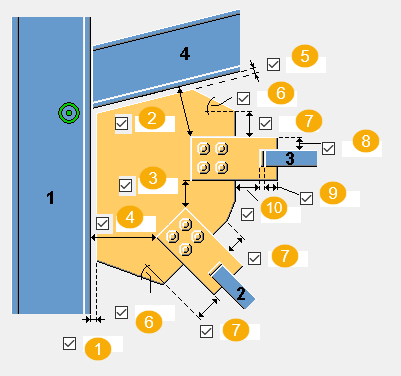

Definieren Sie auf der Registerkarte Abbildung Position und Form des Knotenblechs.
Abmessungen/Bemaßungen

| Beschreibung | |
|---|---|
|
1 |
Definieren Sie den Spaltabstand zwischen Knotenblechkante und Hauptteil (erstes Teil, das den Eckverband bildet). |
|
2 |
Definieren Sie den Kantenabstand zwischen Verbindungsblech und letztem Nebenteil. |
|
3 |
Definieren Sie den Abstand zwischen den Verbindungsblechen. |
|
4 |
Definieren Sie den Kantenabstand zwischen Verbindungblech und Hauptteil. |
|
5 |
Definieren Sie den Spaltabstand zwischen Knotenblechkante und Nebenteil (zweites Teil, das den Eckverband bildet). |
|
6 |
Definieren Sie den Eckwinkel des Knotenblechs (in Grad). Dieser Wert beeinflusst die Form des Knotenblechs. |
|
7 |
Definieren Sie die Länge der Kante des Knotenblechs. Dieser Wert beeinflusst die Form des Knotenblechs. |
|
8 |
Definieren Sie die Länge der Kante des Verbindungsblechs. |
|
9 |
Definieren Sie die Verbandlänge am Verbindungsblech. |
|
10 |
Definieren Sie den Kantenabstand zwischen Abschlussblech und Knotenblech. |
Registerkarte Knotenblech
Legen Sie auf der Registerkarte Knotenblech die Eigenschaften des Knotenblechs fest.
Knotenblech
| Option | Beschreibung |
|---|---|
|
Knotenblech |
Dicke, Breite und Höhe des Knotenblechs. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
In den folgenden Beispielen werden lediglich einige der verfügbaren Optionen gezeigt. Weitere Optionen finden Sie auf der Registerkarte Knotenblech.
Knotenblechposition auf dem Verband
Definieren Sie, wo das Knotenblech auf dem Verband platziert werden soll. Bei Bedarf können Sie eine Feinabstimmung der Knotenblechposition vornehmen, indem Sie es in z- oder y-Richtung verschieben.
| Option | Beschreibung |
|---|---|
|
|
Standard Das Knotenblech wird in der Mitte des Verbands positioniert. AutoDefaults kann diese Option ändern. |
|
|
Das Knotenblech wird am oberen Flansch des Verbands positioniert. |
|
|
Definieren Sie, wie weit das Knotenblech in z-Richtung verschoben wird. |
|
|
Definieren Sie, wie weit das Knotenblech in y-Richtung verschoben wird. |
Form Knotenblech
Wenn Sie die Option zur Optimierung des Knotenblechgewichts auswählen, können Sie definieren, ob die Auswahlreihenfolge der Verbände deren Position beeinflusst.
| Option | Beschreibung |
|---|---|
|
|
Standard AutoDefaults kann diese Option ändern. |
|
|
Mit dieser Option wird das Gewicht des Knotenblechs optimiert. |
Verbandposition
| Option | Beschreibung |
|---|---|
|
|
Standard Die Verbandposition wird nicht beeinflusst. AutoDefaults kann diese Option ändern. |
|
|
Der erste ausgewählte Verband wird am nächsten zum Hauptteil platziert. |
Form Knotenblech
Die Knotenblechkante kann entweder senkrecht zum Hauptteil oder Nebenteil sein.
| Option | Beschreibung |
|---|---|
|
|
Wählen Sie die Kantenform des Knotenblechs zwischen dem letzten und dem vorletzten Nebenteil aus. |
|
|
Wählen Sie die Kantenform des Knotenblechs zwischen dem Hauptteil und dem ersten Nebenteil aus. |
Anpassung des Knotenblechs
| Option | Beschreibung |
|---|---|
|
|
Wählen Sie aus, ob das Knotenblech am zuletzt ausgewählten Nebenteil angebracht wird. |
Knotenblechschweißen
Schweißnaht 1 dient der Schweißverbindung zwischen Knotenblech und Hauptteil und Schweißnaht 4 dient der Schweißverbindung zwischen Knotenblech und letztem Nebenteil.
| Option | Beschreibung |
|---|---|
|
|
Standard Knotenblech wird an das Hauptteil geschweißt. AutoDefaults kann diese Option ändern. |
|
|
Knotenblech wird an das Hauptteil geschweißt. |
|
|
Knotenblech wird an das Nebenteil geschweißt. |
|
|
Knotenblech wird an das Hauptteil und an das Nebenteil geschweißt. |
Innere Ecke Knotenblech

Definieren Sie die horizontalen und vertikalen Eckschnittabmessungen.
| Option | Beschreibung |
|---|---|
|
|
Standard Kein Eckschnitt AutoDefaults kann diese Option ändern. |
|
|
Kein Eckschnitt |
|
|
Gerader Eckschnitt |
|
|
Konvexer Eckschnitt |
|
|
Konkaver Eckschnitt |
|
|
Schräg |
|
|
Quadrat |
Registerkarte Verbandsverb.
Legen Sie auf der Registerkarte Verbandsverb. die Eigenschaften für Abschlussblech, Verbandsblech und Deckblech fest.
Bleche
| Option | Beschreibung |
|---|---|
|
Kopfplatte |
Dicke, Breite und Höhe des Verbindungsblechs. |
|
Abschlussbleche |
Dicke, Breite und Höhe des Abschlussblechs. |
|
Verb.blech |
Dicke des Laschenblechs. |
|
Deckblech |
Dicke, Breite und Höhe des Abdeckblechs. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
Verbandverbindungstypen
Definieren Sie, wie der Verband mit dem Verbindungsblech verbunden ist.
| Option | Beschreibung |
|---|---|
|
|
Standard Der Verband ist verschweißt. AutoDefaults kann diese Option ändern. |
|
|
Der Verband ist verschweißt. |
|
|
Der Verband ist verschraubt. |
|
|
Der Verband ist verschweißt und um die Muttern ausgeklinkt. |
|
|
Verbandblech und Abdeckblech werden erstellt. |
Schnitt im Verband
Definieren Sie die Breite des Schnitts im Verband; dabei ist D die Dicke des Verbindungsblechs.
Definieren Sie die Länge des Schnitts im Verband, gemessen von der Kante des Verbindungsblechs.

Rundschnitt im Verband
| Option | Beschreibung |
|---|---|
|
|
Standard Senkrechter Schnitt AutoDefaults kann diese Option ändern. |
|
|
Senkrechter Schnitt |
|
|
Runder Ausschnitt Geben Sie den Radius an. |
Anschlussblech
Definieren Sie, ob der Verband geschlitzt oder das Verbindungsblech geschnitten ist, wenn dieses mit dem Verband verbunden wird.
| Option | Beschreibung |
|---|---|
|
|
Standard Der Verband ist geschlitzt. AutoDefaults kann diese Option ändern. |
|
|
Der Verband ist geschlitzt. |
|
|
Das Verbindungsblech ist geschnitten. |
|
|
Das Verbindungsblech wird geschnitten, aber der Teil des Verbindungsblechs, der innerhalb des Verbands erzeugt wurde, wird nicht gelöscht. |
|
|
Wenn das Verbindungsblech geschnitten wird, können Sie die Größe des Abstands zwischen dem Verband und dem Verbindungsblech definieren. |
Anzahl der Verbindungsbleche
Definieren Sie, ob ein oder zwei Verbindungsbleche zur Verbindung von Verband und Knotenblech verwendet werden.
| Option | Beschreibung |
|---|---|
|
|
Standard Ein Verbindungsblech AutoDefaults kann diese Option ändern. |
|
|
Ein Verbindungsblech |
|
|
Zwei Verbindungsbleche |
Eckschnitt Verbindungsblech
| Option | Beschreibung |
|---|---|
|
|
Standard Es werden keine Eckschnitte erstellt. AutoDefaults kann diese Option ändern. |
|
|
Es werden keine Eckschnitte erstellt. |
|
|
Es werden Eckschnitte erstellt. |
|
|
Definieren Sie bei der Erstellung von Eckschnitten die vertikale und horizontale Maße des Eckschnitts. |
Stirnplatten
Wenn Sie Stirnplatten zum Abdecken der Verbandsstabsenden verwenden, definieren Sie Form und Maße der Stirnplatte.
| Option | Beschreibung |
|---|---|
|
|
Standard Quadratische Stirnplatte. AutoDefaults kann diese Option ändern. |
|
|
Quadratische Stirnplatte. |
|
|
Runde Stirnplatte. |
Randabstand Stirnplatte
| Option | Beschreibung |
|---|---|
|
|
Randabstand der Stirnplatte zur äußeren Verbandskante. |
Eckschnitt Stirnplatte
Hierüber definieren Sie den Eckschnitttyp für die Stirnplatte sowie die horizontalen und vertikalen Abmessungen.

Registerkarte Steifen
Auf der Registerkarte Steifen steuern Sie die Steifeneigenschaften und -abmessungen.
Steifen
| Option | Beschreibung |
|---|---|
|
Steife 1 Steife 2 |
Dicke der Steife. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
Steifenlänge

| Beschreibung | |
|---|---|
|
1 |
Abstand zwischen der Steifenkante und der Kante des Knotenblechs. |
|
2 |
Länge der Steife. |
Steifenabmessungen

| Beschreibung | |
|---|---|
|
1 |
Breite der Steife. |
|
2 |
Länge der Steifenauflage. |
|
3 |
Länge des schrägen Teils der Steife. |
|
4 |
Abstand zur Mittellinie der Steife. |
|
5 |
Vertikaler Abstand zwischen der Steifenauflage und dem schrägen Teil. |
Registerkarten Verbandsschrauben 1 / Verbandsschrauben 2
Legen Sie auf den Registerkarten Verbandsschrauben 1 und Verbandsschrauben 2 die Schrauben fest, mit denen der erste und der zweite Verband mit dem Knotenblech verbunden sind.

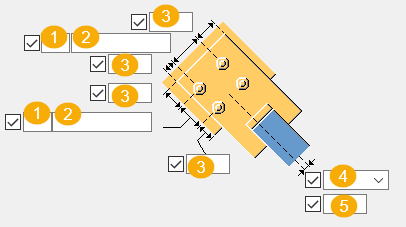

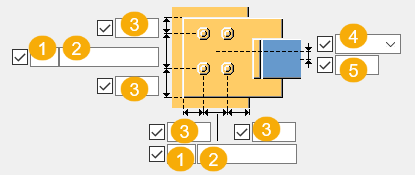

Maße der Schraubengruppe an Verbindungsblechen


| Beschreibung | |
|---|---|
|
1 |
Anzahl der Schrauben. |
|
2 |
Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein. |
|
3 |
Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils. |
|
4 |
Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. |
|
5 |
Abmessung für vertikale Schraubengruppenposition. |
Schraubenabstand
Definieren Sie den Mindestabstand der Verbindungsblechschrauben zum Schnittpunkt des Hauptteils und den Mittellinien des Verbands. Wenn ein Verband rechtwinklig zum Hauptteil ist, wird der Abstand von der Mittellinie des Hauptteils zu den nächsten Schrauben gemessen.
| Option | Option |
|---|---|
|
|
|
Schraubenversatz
|
Option |
Beschreibung |
|---|---|
|
|
Standard Nicht versetzt AutoDefaults kann diese Option ändern. |
|
|
Nicht versetzt |
|
|
Versetzung 1 |
|
|
Versetzung 2 |
|
|
Versetzung 3 |
|
|
Versetzung 4 |
Grundlegende Schraubeneigenschaften
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Durchmesser |
Schraubendurchmesser. |
Die verfügbaren Größen sind im Schraubengarniturkatalog definiert. |
|
Schraubennorm |
Die innerhalb der Komponente zu verwendende Schraubennorm. |
Die verfügbaren Normen sind im Schraubengarniturkatalog definiert. |
|
Lochspiel |
Das Spiel zwischen Schraube und Loch. |
|
|
Gew. im Material |
Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden. |
Ja |
Schraubentyp für Knotenblechseite und Verbandsseite
Wählen Sie den Schraubentyp aus, um die Position festzulegen, an der die Schrauben angebracht werden sollen.
Langlöcher
Es können Langlöcher oder überdimensionierte Löcher definiert werden.
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
1 |
Vertikale Abmessung des Langlochs. |
0 ergibt ein rundes Loch. |
|
2 |
Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher. |
0 ergibt ein rundes Loch. |
|
Lochtyp |
Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher. |
|
|
Gedrehte Löcher |
Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht. |
|
|
Löcher in |
Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente. |
Schraubengarnitur
Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.
Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.
Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.
Verlängerung der Schrauben
Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
Registerkarte Allgemein
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Entwurf
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Berechnung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Schweißnähte
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
