Eck-Knotenblech (57)

Eckverband geschweißt Typ 1 (57) zwischen 1 bis 10 Verbänden und einem Knotenblech, an dem zwei Teile einen Eckverband bilden. Schweißt die Lasche an das erste ausgewählte Teil, das die Ecke bildet. Erstellt optional Winkel, entweder an den Enden der Verbände oder auf jeder Seite. Schließt Verbände aus Rechteck- oder Rohrverbänden ab.

Erzeugte Objekte

Knotenblech
Winkel (optional)
Steifen
Verbandsschrauben
Winkelschrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Verbandsprofil: Rechteckprofil Rahmentyp: Stütze und verlängerte Stirnplatte An verlängerte Stirnplatte geschweißtes Knotenblech. Verbandsstäbe werden an das Knotenblech geheftet.
	Verbandsprofil: T, L Rahmentyp: Stütze und verlängerte Stirnplatte An verlängerte Stirnplatte geschweißtes Knotenblech. Verbandsstäbe werden an das Knotenblech geschraubt.

Bevor Sie beginnen

Erstellen Sie zwei Teile, um einen Eckverband zu bilden, und 1 bis 10 Verbände.

Auswahlreihenfolge

Wählen Sie das Hauptteil (das erste Teil, das den Eckverband bildet) aus.

Das Knotenblech ist mit diesem Teil verbunden.
Wählen Sie das Nebenteil aus (erster Verbandsstab).
Wählen Sie das zweite Nebenteil (zweiter Verbandsstab).
Wählen Sie die folgenden Nebenteile aus (folgende Verbandsstäbe).
Wählen Sie das Nebenteil aus, das den Eckverband bildet.
Klicken Sie mit der mittleren Maustaste, um die Verbindung zu erzeugen.

Anmerkung:

Tekla Structures verwendet die Werte aus der Datei joints.def, um diese Komponente zu erstellen.

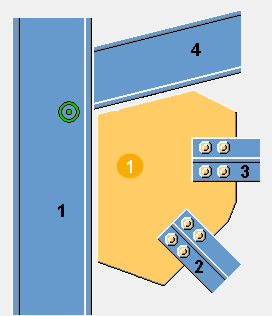

Teilerkennung


	Beschreibung
1	Knotenblech

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung Position und Form des Knotenblechs.

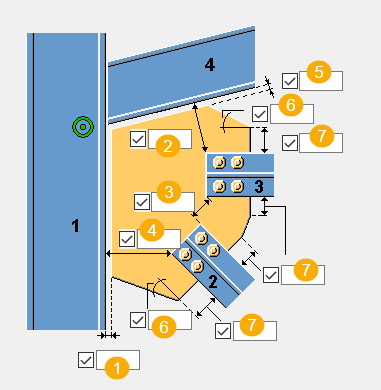

Abmessungen/Bemaßungen


	Beschreibung
1	Definieren Sie den Spaltabstand zwischen Knotenblechkante und Hauptteil (erstes Teil, das den Eckverband bildet).
2	Definieren Sie den Kantenabstand zwischen dem letztem Nebenteil und dem letzten Verband.
3	Definieren Sie den Abstand zwischen den Verbandsstäben.
4	Legen Sie den Kantenabstand zwischen dem ersten Verband und dem Hauptteil fest.
5	Definieren Sie den Spaltabstand zwischen Knotenblechkante und Nebenteil (zweites Teil, das den Eckverband bildet).
6	Definieren Sie den Eckwinkel des Knotenblechs (in Grad). Dieser Wert beeinflusst die Form des Knotenblechs.
7	Definieren Sie die Länge der Kante des Knotenblechs. Dieser Wert beeinflusst die Form des Knotenblechs.

Registerkarte Knotenblech

Legen Sie auf der Registerkarte Knotenblech die Eigenschaften des Knotenblechs fest.

Knotenblech


Option	Beschreibung
Knotenblech	Dicke, Breite und Höhe des Knotenblechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Anmerkung: In den folgenden Beispielen werden lediglich einige der verfügbaren Optionen gezeigt. Weitere Optionen finden Sie auf der Registerkarte Knotenblech.

Knotenblechposition auf dem Verband

Definieren Sie, wo das Knotenblech auf dem Verband platziert werden soll. Bei Bedarf können Sie eine Feinabstimmung der Knotenblechposition vornehmen, indem Sie es in z- oder y-Richtung verschieben.


Option	Beschreibung
	Standard Das Knotenblech wird in der Mitte des Verbands positioniert. AutoDefaults kann diese Option ändern.
	Das Knotenblech wird am oberen Flansch des Verbands positioniert.
	Definieren Sie, wie weit das Knotenblech in z-Richtung verschoben wird.
	Definieren Sie, wie weit das Knotenblech in y-Richtung verschoben wird.

Form Knotenblech

Wenn Sie die Option zur Optimierung des Knotenblechgewichts auswählen, können Sie definieren, ob die Auswahlreihenfolge der Verbände deren Position beeinflusst.


Option	Beschreibung
	Standard AutoDefaults kann diese Option ändern.
	Mit dieser Option wird das Gewicht des Knotenblechs optimiert.

Verbandposition


Option	Beschreibung
	Standard Die Verbandposition wird nicht beeinflusst. AutoDefaults kann diese Option ändern.
	Der erste ausgewählte Verband wird am nächsten zum Hauptteil platziert.

Verbandsausklinkung


Option	Beschreibung
	Wählen Sie aus, ob der Verband ausgeklinkt ist. Sie können den Verband ausklinken, wenn das Blech mit dem Verbandflansch kollidiert oder wenn Sie in den Hohlverbänden Schlitze erstellen möchten. Die letzte Option erzeugt eine Ausklinkung und befestigt das Blech mit Hilfe einer Schraube am Verband.
	Vertikales Ausklinkungsmaß Horizontales Ausklinkungsmaß. Ausklinkungswinkel.

Rundschnitt im Verband


Option	Beschreibung
	Standard Senkrechter Schnitt AutoDefaults kann diese Option ändern.
	Senkrechter Schnitt
	Runder Ausschnitt Geben Sie den Radius an.

Form Knotenblech

Die Knotenblechkante kann entweder senkrecht zum Hauptteil oder Nebenteil sein.


Option	Beschreibung
	Wählen Sie die Kantenform des Knotenblechs zwischen dem letzten und dem vorletzten Nebenteil aus.
	Wählen Sie die Kantenform des Knotenblechs zwischen dem Hauptteil und dem ersten Nebenteil aus.

Anpassung des Knotenblechs


Option	Beschreibung
	Wählen Sie aus, ob das Knotenblech am zuletzt ausgewählten Nebenteil angebracht wird.

Knotenblechschweißen


Option	Beschreibung
	Standard Knotenblech wird an das Nebenteil geschweißt. AutoDefaults kann diese Option ändern.
	Knotenblech wird an das Nebenteil geschweißt.
	Knotenblech wird an das Hauptteil geschweißt.
	Knotenblech wird an das Hauptteil und an das Nebenteil geschweißt.

Innere Ecke Knotenblech

Definieren Sie die horizontalen und vertikalen Eckschnittabmessungen.


Option	Beschreibung
	Standard Kein Eckschnitt AutoDefaults kann diese Option ändern.
	Kein Eckschnitt
	Gerader Eckschnitt
	Konvexer Eckschnitt
	Konkaver Eckschnitt
	Schräg
	Quadrat

Registerkarte Steifen

Auf der Registerkarte Steifen steuern Sie die Steifeneigenschaften und -abmessungen.

Steifen


Option	Beschreibung
Steife 1 Steife 2	Dicke der Steife.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Steifenlänge


	Beschreibung
1	Abstand zwischen der Steifenkante und der Kante des Knotenblechs.
2	Länge der Steife.

Steifenabmessungen


	Beschreibung
1	Breite der Steife.
2	Länge der Steifenauflage.
3	Länge des schrägen Teils der Steife.
4	Abstand zur Mittellinie der Steife.
5	Vertikaler Abstand zwischen der Steifenauflage und dem schrägen Teil.

Registerkarten Verbandsschrauben 1 / Verbandsschrauben 2

Legen Sie auf den Registerkarten Verbandsschrauben 1 und Verbandsschrauben 2 die Schrauben fest, mit denen der erste und die nachfolgenden Verbände mit dem Knotenblech verbunden sind.

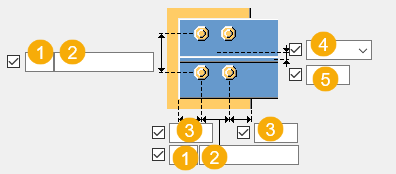

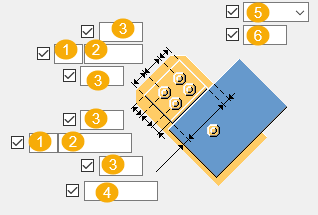

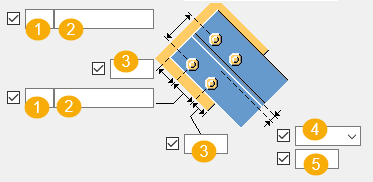

Maße Schraubengruppe


	Beschreibung
1	Anzahl der Schrauben.
2	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden.
5	Abmessung für vertikale Schraubengruppenposition.

Schraubenabstand

Definieren Sie den Mindestabstand der Verbindungsblechschrauben zum Schnittpunkt des Hauptteils und den Mittellinien des Verbands. Wenn ein Verband rechtwinklig zum Hauptteil ist, wird der Abstand von der Mittellinie des Hauptteils zu den nächsten Schrauben gemessen.


Option	Option

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarte Winkelschrauben

Verwenden Sie die Registerkarte Winkelschrauben, um die Winkel festzulegen und die Schrauben zu definieren, mit denen der Winkel am Knotenblech verbunden wird.

Teil


Teil	Beschreibung
L-Profil	Wählen Sie das Winkelprofil aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Maße Schraubengruppe


	Beschreibung
1	Anzahl der Schrauben.
2	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Abstand des Winkelrandes zum Rand des Verbandes.
5	Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen.
6	Abmessung für horizontale Schraubengruppenposition.

Position des Winkels


Option	Beschreibung
	Wählen Sie die Winkelposition aus.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Entwurf

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Entwurf

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
