Rundstütze Stegblech
Rundstütze Stegblech erzeugt ein Anschlussblech zwischen dem Hauptteil und dem Nebenteil. Das Hauptteil muss einen kreisförmigen Querschnitt aufweisen.
Erzeugte Objekte
-
Stegblech
-
Schweißnähte
Verwendung
|
Situation |
Beschreibung |
|---|---|
|
|
Rechteckiges Stegblech zwischen Stütze und Träger. |
|
|
Kreisförmiges Stegblech zwischen Stütze und Träger. Das Nebenteil ist schräg. |
|
|
Rechteckiges Stegblech zwischen Stütze und Träger. Das Nebenteil ist versetzt. |
Auswahlreihenfolge
- Wählen Sie das Hauptteil aus (Stütze).
- Wählen Sie das Nebenteil aus (Träger).
Bei Auswahl des Nebenteils wird die Verbindung automatisch erstellt.
Teilerkennung
|
Teil |
|
|---|---|
|
1 |
Stegblech |
Registerkarte Abbildung
Über die Registerkarte Abbildung legen Sie Typ, Lage und Maße für das Stegblech fest.
Stegblechtyp
|
Option |
Beschreibung |
|---|---|
|
|
Wählen Sie den Stegblechtyp aus:
|
Abstandstyp
|
Option |
Beschreibung |
|---|---|
|
|
Standard Abstand zwischen dem Stegblech und dem Nebenteil. AutoDefaults kann diese Option ändern. |
|
|
Abstand zwischen dem Stegblech und dem Nebenteil. |
|
|
Abstand zwischen dem Hauptteil und dem Nebenteil. |
Abstandsmaß
|
Beschreibung |
|
|---|---|
|
1 |
Abstand zwischen dem Stegblech und dem Nebenteil. |
|
2 |
Abstand zwischen dem Hauptteil und dem Nebenteil. |
Schnittabstand
|
Beschreibung |
|
|---|---|
|
1 |
Schnittabstand zwischen dem Stegblech und dem Nebenteil. |

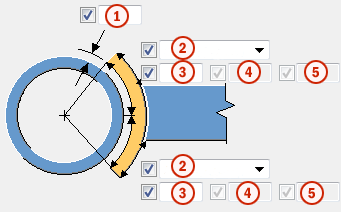

Maße für rechtwinklige Stegbleche
|
Beschreibung |
Standard |
|
|---|---|---|
|
1 |
Versatz zwischen der Stütze und dem Stegblech. |
0 mm |
|
2 |
Messtyp für das Stegblech:
|
Winkel |
|
3 |
Winkel des Stegblechs. Der Winkel kann bis auf 360 Grad erweitert werden, um das Hauptteil zu umschließen. |
Winkel + 10 Grad
|
|
4 |
Bemaßungswert des Stegblechs. Das Maß kann bis auf 360 Grad erweitert werden, um das Hauptteil zu umschließen. |
Länge entsprechend der Formel Winkel + 10 Grad |
|
5 |
Kantenwert des Stegblechs. Der Kantenwert kann bis auf 360 Grad erweitert werden, um das Hauptteil zu umschließen. |
Länge entsprechend der Formel Winkel + 10 Grad |
Eckrundungsmaß für rechteckige Bleche
|
Beschreibung |
|
|---|---|
|
1 |
Eckrundungsmaß für rechteckige Stegbleche. Ecken werden nicht mit Wert 0 erstellt. |
Stegblechverlängerung für rechteckige Bleche
|
Beschreibung |
|
|---|---|
|
1 |
Vertikale Abmessung von der Oberkante des Nebenteils zur Oberkante des Stegblechs. |
|
2 |
Vertikale Abmessung von der Unterkante des Nebenteils zur Unterkante des Stegblechs. |
Maße für kreisförmige Stegbleche
|
Beschreibung |
|
|---|---|
|
1 |
Versatz zwischen der Stütze und dem Stegblech. |
Durchmesser für kreisförmige Stegbleche
|
Beschreibung |
|
|---|---|
|
1 |
Durchmesser des kreisförmigen Stegblechs. |
Registerkarte Teile
Verwenden Sie die Registerkarte Teile, um die Lage des Stegblechs festzulegen.
Teil
|
Teil |
Beschreibung |
|---|---|
|
Stegblech |
Dicke des Stegblechs. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
Registerkarte Allgemein
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Berechnung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
