Kopfplattendetail

Kopfplattendetail erzeugt eine Kopfplatte an einer Stütze, einem Träger oder einem Polyträger.

Erzeugte Objekte


Situation	Beschreibung
	Kopfplatte mit einem Eckschnitt auf einer I-Profil-Stütze.

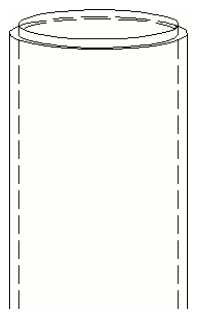

	Kopfplatte auf einer Rohrprofilstütze.
	Eine Kopfplatte auf einer Rohrprofilstütze, eine weitere Kopfplatte auf einer I-Profilstütze.

Wählen Sie das Hauptteil (Träger, Stütze, Polyträger) aus.
Picken Sie die Position der Kopfplatte.
Sie können eine Position an einer beliebigen Stelle auf der Stütze picken. Die Kopfplatte ist immer zentriert.
Die Kopfplatte wird beim Picken der Position automatisch erzeugt.


	Teil
1	Kopfplatte

Über die Registerkarte Abbildung legen Sie Form und Maße der Kopfplatte fest.


Option	Beschreibung
	Standard Rechtwinklig AutoDefaults kann diese Option ändern.
	Rechtwinklig
	Kreisförmig

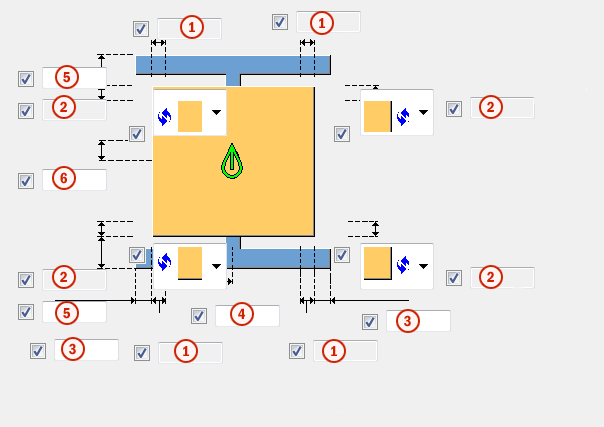

	Beschreibung	Standard
1	Horizontales Eckschnittmaß. Diese Option ist nicht verfügbar, wenn Sie Kein Eckschnitt in den Eckschnittoptionen ausgewählt haben.	`20 mm`
2	Vertikales Eckschnittmaß. Diese Option ist nicht verfügbar, wenn Sie Kein Eckschnitt in den Eckschnittoptionen ausgewählt haben.	`20 mm`
3	Horizontaler Randabstand der Kopfplatte. Diese Option wird nur verwendet, wenn die Blechbreite auf der Registerkarte Teile leer ist.	`0 mm`
4	Horizontaler Versatz der Kopfplatte. Diese Option wird nur verwendet, wenn die Blechhöhe auf der Registerkarte Teile einen Wert hat.	`0 mm`
5	Vertikaler Randabstand der Kopfplatte. Diese Option wird nur verwendet, wenn die Blechhöhe auf der Registerkarte Teile leer ist.	`10 mm`
6	Vertikaler Versatz der Kopfplatte. Diese Option wird nur verwendet, wenn die Blechhöhe auf der Registerkarte Teile einen Wert hat.	`0 mm`

Sie können die Eckschnitte für jede Ecke der Kopfplatte definieren.


Option	Beschreibung
	Standard Kein Eckschnitt AutoDefaults kann diese Option ändern.
	Kein Eckschnitt
	Gerader Eckschnitt
	Konvexer Eckschnitt Standardmäßig sind folgende Werte für konvexe Bogeneckschnitte in Kopfplatten mit Rechteck- und Quadrathohlprofil eingestellt: Beim Definieren von Breite und Höhe einer Kopfplatte wird der Eckschnittradius des Profils verwendet. Bei einem Profil mit einem Eckschnittradius von bis zu 5 mm, wird der Wert 0 mm verwendet. Beim Definieren der Kantenabstände der Kopfplatte wird ein absoluter Wert aus der Differenz zwischen Eckschnittradius des Profils und dem höchsten Wert aller Kantenabstände verwendet.
	Konkaver Eckschnitt

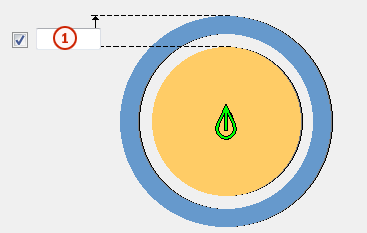

	Beschreibung
1	Randabstand der Kopfplatte.

Verwenden Sie die Registerkarte Teile, um die Eigenschaften der Kopfplatte festzulegen.


Teil	Beschreibung	Standard
Kopfplatte	Dicke, Breite und Länge der Kopfplatte.	Dicke = 1.5*(Profilsteg- oder Blechdicke) Breite = Profilbreite oder Profildurchmesser oder -höhe (Option ‚h‘), der erste Wert ungleich 0. Höhe = Profilhöhe oder Profildurchmesser oder 200 mm, der erste Wert ungleich 0.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
