HQ-Stirnplatte (97)

Mit HQ-Stirnplatte (97) verbinden Sie über eine geschweißte Kopfplatte einen HQ-Träger mit einer Stütze. Die Stützenform kann rund oder rechteckig sein. Mit der Verbindung werden ein Konsolenprofil, ein Blech und eine Kopfplatte erstellt.

Erzeugte Objekte

Auflager
Stirnplatte
Blech
Montageblech
Schweißnähte

Verwendung


Option	Beschreibung

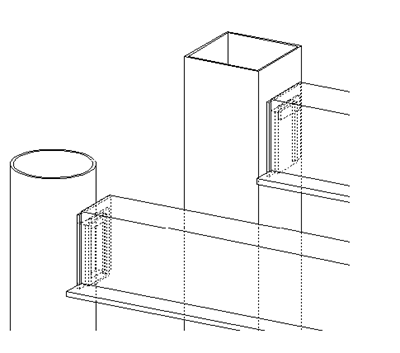

	HQ-Träger, verbunden mit einer Stütze

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Stütze).
Wählen Sie das Nebenteil aus (Träger).

Bei Auswahl des Nebenteils wird die Verbindung automatisch erstellt.

Teilerkennung


	Beschreibung
1	Auflager
2	Stirnplatte
3	Montageblech
4	Blech

Registerkarte Abbildung

Verwenden Sie die Registerkarte Abbildung , um die Anschlussabmessungen und Trägerendschnitte zu definieren.

Abmessungen/Bemaßungen


	Beschreibung	Standardmäßig

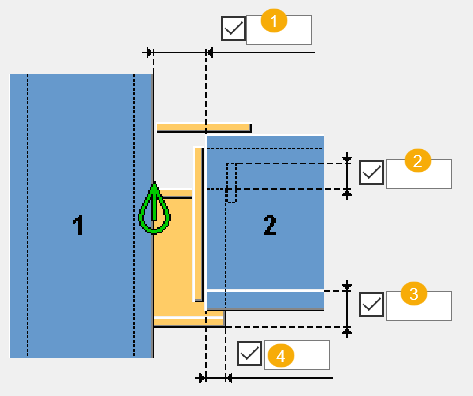

1	Spalt zwischen dem Träger und der Stütze.	`30 mm` minus Überlappung zwischen Konsole und Träger
2	Überlappung der Bleche.	`25 mm`
3	Abstand der Konsolenunterkante zur Oberkante des unteren Flansches des HQ-Trägers.	Dicke des unteren Flanschs des Trägers.
4	Abmessung der Überlappung zwischen Konsole und Träger.	`10 mm`

Trägerendschnitt


Horizontal	Vertikales Profil	Beschreibung
		Quadrat Schneidet das Ende des Nebenträgers senkrecht ab.
		Schräg Schneidet das Ende des Nebenträgers parallel zur Kante des Hauptteils.

Registerkarte Auflager

Verwenden Sie die Registerkarte Konsole, um die Eigenschaften des Konsolenprofils zu definieren.

Teile


Option	Beschreibung	Standardmäßig
Auflager Profil	Wählen Sie das Profil aus dem Profilkatalog aus.	Standardmäßig ist für die Konsole bei rechteckigen Stützen ein Blech und bei runden Stützen ein Rechteckhohlprofil eingestellt.
Verschluss	Dicke und Breite des Verschlussblechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Konsolenerstellung


Option	Beschreibung
Auflager	Wählen Sie die Form aus: Mit Abkantblech erstellen Sie das Auflager aus einem Abkantblech. Standardmäßig werden mit dieser Option Verschlussbleche oben und unten am Abkantblech erstellt. Anschlüsse können nur bei diesem Auflagertyp verwendet werden. Mit Profil erstellen Sie das Auflager aus einem Profilblech. Platte erzeugt eine Konsole aus einem geraden Blech.
Ausrichtung	Wählen Sie die Konsolen-Richtung: Mit Horizontal erstellen Sie die Konsole in horizontaler Richtung. Das ist die Standardeinstellung. Mit Vertikal erstellen Sie das Auflager in vertikaler Richtung.

Abmessungen des Konsolenprofils


Option	Beschreibung
	Definieren Sie die Höhe des Konsolen-Profils.
	Hiermit definieren Sie die Konsolenprofilbreite.
	Definieren Sie den Radius der Biegung. Definieren Sie die Profildicke der Konsole.

Erstellung des Anschlussblechs

Verschlussbleche können nur verwendet werden, wenn die Konsole aus einem Abkantblech erstellt wird.


Option	Beschreibung
	Hiermit erstellen Sie Verschlussbleche an Ober- und Unterseite der Konsole. Dies ist die standardmäßig vorgegebene Option.
	Erstellt ein Verschlussblech an der Oberseite der Konsole.
	Hiermit erstellen ein Anschlussblech unten an der Konsole.
	Es werden keine Verschlussbleche erstellt.

Registerkarte Blech

Auf der Registerkarte Blech definieren Sie Eigenschaften und Abmessungen des Blechs. Das Blech ist an die Konsole geschweißt. Die jeweilige Größe richtet sich nach den Abmessungen der Konsole.

Teile


Option	Beschreibung
Blech	Dicke des Blechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Blechabmessungen


Option	Beschreibung	Standardmäßig
	Hierüber definieren Sie die Blechhöhe.	`50 mm`
	Hierüber definieren Sie die Blechbreite.	Konsolenprofilbreite

Blecheckschnitte


Option	Beschreibung
	Das Blech ist nicht abgeschrägt. Dies ist die standardmäßig vorgegebene Option.
	Der Eckschnitt wird auf der linken Seite des Blechs erstellt.
	Der Eckschnitt wird auf der rechten Seite des Blechs erstellt.

Abmessungen der Blecheckschnitte


	Beschreibung
1	Vertikale Abmessung des geraden Blecheckschnitts.
2	Horizontale Abmessung des geraden Blecheckschnitts.

Registerkarte Stirnplatte

Verwenden Sie die Registerkarte Stirnplatte , um die Eigenschaften und Bemaßungen der Stirnplatte zu definieren. Die Stirnplatte wird orthogonal zu einem Stützenquerschnitt erstellt und mit dem HQ-Träger verschweißt.

Teile


Option	Beschreibung	Standardmäßig
Stirnplatten	Dicke der Stirnplatte.	`10 mm`


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Abmessungen/Bemaßungen


	Beschreibung

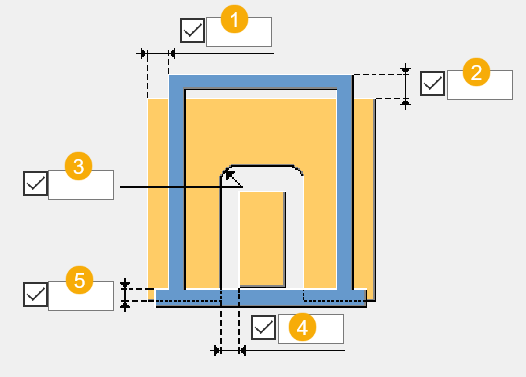

1	Horizontaler Randabstand der Stirnplatte zur äußeren Stegseite des HQ-Trägers.
2	Vertikaler Abstand zwischen Kopfplattenkante und Oberkante Oberflansch des HQ-Trägers.
3	Radius der Biegung.
4	Abstand zwischen Innenkante Kopfplatte und Konsolenkante.
5	Abstand zwischen Kopfplattenkante und Oberkante Unterflansch des HQ-Trägers.

Registerkarte Montageblech

Auf der Registerkarte Montageblech definieren Sie die Eigenschaften und Abmessungen des Montageblechs.

Teile


Option	Beschreibung	Standardmäßig
Montageblech	Dicke des Montageblechs.	`10 mm`


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Abmessungen/Bemaßungen


	Beschreibung

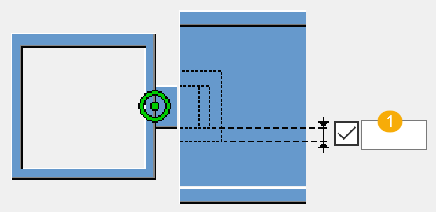

1	Abstand zwischen Montageblechkante und Trägerkante.
2	Breite der Montageplatte.

Registerkarte Schnitt

Verwenden Sie die Registerkarte Schnitt, um Lochgröße und Abmessungen zu definieren.

Abmessungen/Bemaßungen


	Beschreibung	Standardmäßig
1	Durchmesser des Durchgangslochs.
2	Abstand des Durchgangslochs von der oberen Kante des HQ-Trägers.	`10 mm`
3	Abstand des Mörtellochs in der Stütze von der Innenkante des Sitzes.	`20 mm`


	Beschreibung	Standardmäßig
1	Größe des Unterflanschschnitts des HQ-Trägers gegenüber dem Auflager.	`3 mm`

Erstellung von Mörtellöchern


Option	Beschreibung
	Es wird kein Mörtelloch erstellt. Dies ist die standardmäßig vorgegebene Option.
	Es wird ein rechteckiges Mörtelloch erstellt.
	Ein rundes Mörtelloch wird erstellt.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Entwurf

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Entwurf

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
