Geländer (Ebene-Ebene) (90)
Mit Geländer (Ebene-Ebene) (90) verbinden Sie Geländerprofile miteinander. Die erforderlichen Teile werden zwischen den Geländern erstellt. Die Geländer müssen so gelagert werden, dass sich der Schnittpunkt auf der horizontalen Ebene befindet.
Erzeugte Objekte
-
Geländerprofil
-
Schweißnähte
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Es wird ein Geländerprofil zum Verbinden von zwei Geländern erstellt. |
Auswahlreihenfolge
-
Wählen Sie das Hauptteil aus.
-
Wählen Sie das Nebenteil aus.
Bei Auswahl des Nebenteils wird die Verbindung automatisch erstellt.

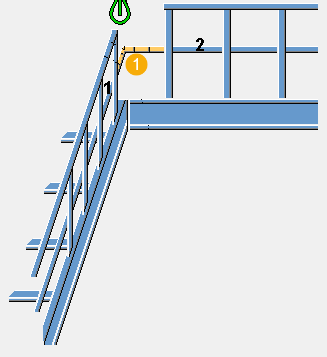

Teilerkennung
| Beschreibung | |
|---|---|
|
1 |
Geländerprofil |

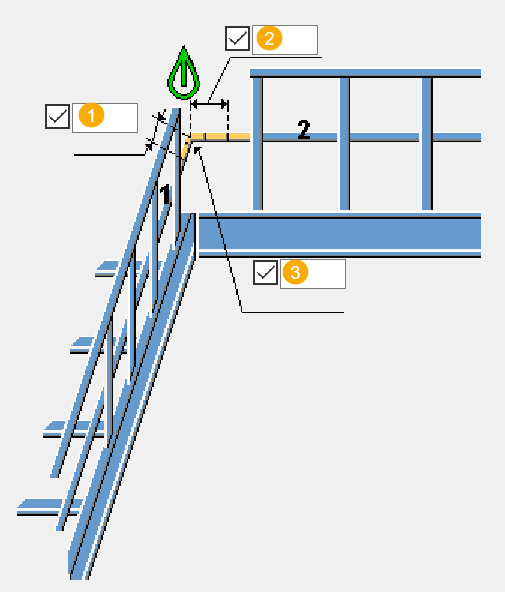

Registerkarte Abbildung
Auf der Registerkarte Abbildung bestimmen Sie die Geometrie der Verbindung.
Abmessungen/Bemaßungen
| Beschreibung | Standardmäßig | |
|---|---|---|
|
1 |
Die Länge des geraden Abschnitts zwischen der Biegung und dem ersten Träger, gemessen vom geometrischen Schnittpunkt der Träger. |
0 |
|
2 |
Die Länge des geraden Abschnitts zwischen der Biegung und dem zweiten Träger, gemessen vom geometrischen Schnittpunkt der Träger. |
0 |
|
3 |
Biegeradius des Verlängerungsteils. |
0 |
Registerkarte Teile
Auf der Registerkarte Teile können Sie die Eigenschaften für die Teile definieren.
Teile
| Option | Beschreibung | Standardmäßig |
|---|---|---|
|
Profil |
Wählen Sie das Profil aus dem Profilkatalog aus. |
Hauptteilprofil |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
Registerkarte Parameter
Verwenden Sie die Registerkarte Parameter , um die Konstruktionsmethode für die Verbindung zu definieren.
Konstruktions-Methode
| Option | Beschreibung |
|---|---|
|
Erstellen |
Ein neuer Teil des Geländers wird erstellt, um die Haupt- und Nebenteile zu verbinden. Dies ist die standardmäßig vorgegebene Option. |
|
Verlängern |
Das erstellte Geländer besteht aus drei miteinander verschweißten Rohrprofilen. |
|
Polyträger verlängern |
Es wird ein Polyträger erstellt. |
Name des Herstellers
Geben Sie den Herstellernamen der Krümmung sowie die berechneten Zusatzträger ein.
