Einfacher Winkel 2 (82)

Einfacher Winkel 2 (82) verbindet einen Träger über einen geschraubten oder geschweißten Winkel mit bis zu drei anderen Trägern.

Erzeugte Objekte

Winkel
Steifen
Futterbleche
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Drei über geschraubte Winkel mit einem Träger verbundene Träger

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Träger).
Wählen Sie das erste Nebenteil aus (Träger).
Wählen Sie das zweite Nebenteil aus (Träger).
Wählen Sie das dritte Nebenteil aus (Träger).

Sie können höchstens drei Nebenteile auswählen.
Zum Erstellen der Verbindung drücken Sie die mittlere Maustaste.

Teilerkennung


	Beschreibung
1	Winkel

Registerkarte Abbildung

Über die Registerkarte Abbildung legen Sie Maße und Lage des Winkels fest.

Abmessungen/Bemaßungen


	Beschreibung
1	Spalt zwischen Hauptteil und Winkel
2	Schnittlänge am Nebenteil Der Schnitt wird ab Winkelkante definiert.

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Eigenschaften für die Teile fest.

Teile


Option	Beschreibung
Winkel vorn Winkel hinten	Wählen Sie das Profil aus dem Profilkatalog aus.
Steife oben Steife unten	Dicke und Breite der Steife
Steife 2 oben Steife 2 unten	Dicke und Breite der Steife
Futterblech vorn Futterblech hinten	Dicke und Breite sowie Höhe des Futterblechs auf der Vorderseite


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Auf der Registerkarte Parameter können Sie die Winkelausrichtung und -seite sowie den Trägerschnitt definieren.

Winkelausrichtung


Option	Option	Beschreibung
		Standard Der längere Schenkel verläuft horizontal. AutoDefaults kann diese Option ändern.
		Der längere Schenkel verläuft horizontal.
		Der längere Schenkel verläuft vertikal.

Winkelversatz

Winkelversatz ab Mittellinie Verbindung.

Trägerendschnitt


Option	Beschreibung
	Standard Tekla Structures bestimmt je nach Geometrie der Verbindung, wie das Trägerende geschnitten werden soll. AutoDefaults kann diese Option ändern.
	Tekla Structures bestimmt je nach Geometrie der Verbindung, wie das Trägerende geschnitten werden soll. Automatisch
	Ein Schrägschnitt wird erstellt.
	Ein rechtwinkliger Schnitt wird erstellt.

Winkelseite


Option	Beschreibung
	Standard Auf beiden Seiten werden Winkel erstellt. AutoDefaults kann diese Option ändern.
	Auf beiden Seiten werden Winkel erstellt.
	Auf einer Seite wird ein Winkel erstellt.
	Der Winkel wird verlängert.

Schnitt der Trägerunterseite


Option	Beschreibung
	Standard Tekla Structures bestimmt je nach Geometrie der Verbindung, wie die Trägerunterseite geschnitten werden soll. AutoDefaults kann diese Option ändern.
	Tekla Structures bestimmt je nach Geometrie der Verbindung, wie die Trägerunterseite geschnitten werden soll. Automatisch
	Die Trägerunterseite wird nicht geschnitten.
	Die Trägerunterseite wird geschnitten.

Registerkarte Schrauben

Definieren Sie auf der Registerkarte Schrauben die Schraubengruppenabmessungen und die Schraubeneigenschaften.

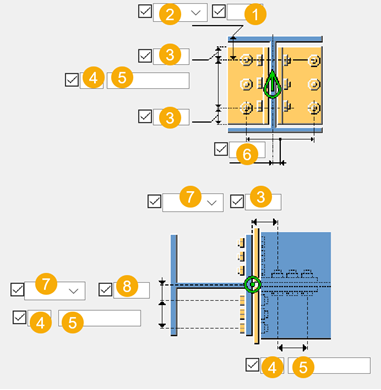

Maße Schraubengruppe


	Beschreibung
1	Abmessung für vertikale Schraubengruppenposition.
2	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
6	Abmessung für horizontale Schraubengruppenposition.
7	Ort, wo die Schrauben montiert werden sollen.
8	Abmessung der Schraubengruppe ab Mittellinie Hauptteil

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Wählen Sie sowohl für das Haupt- als auch für das Nebenteil aus, wo Langlöcher erstellt werden sollen.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Staffelung von Schrauben am Winkel


Option	Beschreibung
	Standard Die Schrauben sind nicht versetzt. AutoDefaults kann diese Option ändern.
	Die Schrauben sind nicht versetzt.
	Die Schrauben sind versetzt.
	Die Schrauben sind versetzt.

Registerkarte Steifen

Auf der Registerkarte Steifen können Sie Positionen und Abmessungen von Steifen definieren.

Erstellen von Steifen


Option	Beschreibung
	Standard Steife wird nicht erstellt. AutoDefaults kann diese Option ändern.
	Steife wird nicht erstellt.
	Die Steife wird in voller Größe mit Eckschnitten erstellt.
	Die Steife wird in voller Größe mit rechtwinkligen Ecken erstellt.
	Die Steife wird in voller Größe erstellt. Die Schweißnahtvorbereitung wird auf drei Seiten vorgenommen.
	Die Steife wird in voller Größe erstellt. Die Schweißnahtvorbereitung wird auf zwei Seiten vorgenommen.

Steifenpositionen


	Beschreibung
1	Abstand zwischen oberer Vorderseite Steife und Kante Trägerflansch
2	Abstand zwischen unterer Vorderseite Steife und Kante Trägerflansch
3	Abstand zwischen oberer Rückseite Steife und Kante Trägerflansch
4	Abstand zwischen unterer Rückseite Steife und Kante Trägerflansch

Steifenabmessungen


	Beschreibung
1	Horizontaler Versatz zum Träger
2	Vertikale Abmessung zwischen unterer Ecke und Eckschnitt
3	Eckschnittwinkel

Registerkarte Ausklinkung

Auf der Registerkarte Ausklinkung können Sie Ausklinkungen am Nebenträger erstellen sowie Form und Abmessungen der Ausklinkungen bestimmen.

Ausklinkungsform


Option	Beschreibung
	Auswahl der Ausklinkungsform und Definition des Radius bei runden Ausklinkungen.

Ausklinkungsseite


Option	Beschreibung
	Standard Auf beiden Seiten werden Ausklinkungen erstellt. AutoDefaults kann diese Option ändern.
	Automatisch
	Die Ausklinkung wird auf der linken Seite erstellt.
	Auf beiden Seiten werden Ausklinkungen erstellt.
	Die Ausklinkung wird auf der rechten Seite erstellt.

Ausklinkung mit Eckschnitten


Option	Beschreibung
	Länge des schmalen Teils der Ausklinkung mit Eckschnitten.

Einschnittmaße


	Beschreibung
1	Vertikale Abmessung Definition des Radius für ausgerundete Eckschnitte unter:
2	Horizontales Ausklinkungsmaß
3	Definition des Mindestlichtmaßes der Ausklinkung. Standardmäßig entspricht das Lichtmaß dem Rundungsradius des Hauptteils. Beim Definieren des Lichtmaßes gilt: Ist der Rundungsradius des Hauptteils kleiner als das definierte Mindestlichtmaß, gilt der Wert des Mindestlichtmaßes. Ist der Rundungsradius des Hauptteils größer als das definierte Mindestlichtmaß, gilt der Wert des Rundungsradius.

Registerkarte Schweißnahtvorbereitung

Auf der Registerkarte Schweißnahtvorbereitung können Sie Typ und Abmessungen der Schweißnahtvorbereitung am Trägerende definieren.

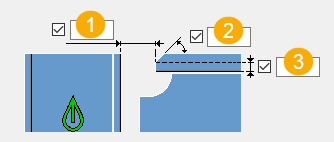

Schweißnahtvorbereitung für Flansch.


	Beschreibung
1	Schweißnahtlücke am Flansch
2	Flanschvorbereitungswinkel in Grad
3	Abstand zwischen Kante Schweißnaht und Unterkante Trägerflansch.

Schweißzugangsloch


	Beschreibung
1	Radius des Schweißzugangslochs

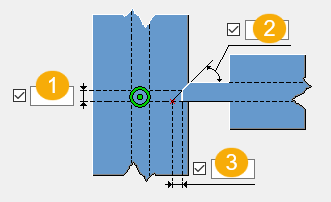

Schweißnahtvorbereitung des Stegs


	Beschreibung
1	Horizontaler Flanschschnitt Abstand zwischen Kante Schweißnaht und Trägersteg
2	Flanschschnittwinkel Stegvorbereitungswinkel in Grad
3	Vertikaler Flanschschnitt Schweißnahtlücke im Steg
4	Rundes Schweißzugangsloch mit Radius (Das Schweißzugangsloch/die Schweißkerbe erhalten einen Eckschnitt gemäß dem eingegebenen Radius)
5	Horizontaler Stegschnitt
6	Stegschnittwinkel
7	Vertikaler Stegschnitt

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
