Konsole Typ 11 (74)

Konsole Typ 11 (74) verbindet zwei Träger mit einer Stütze, wenn die Träger gegenüber der Mittellinie der Stütze versetzt sind. Die Konsole wird immer rechtwinklig zu den Trägern ausgerichtet. Sie können die Verbindung bei gedrehten und schrägen Trägern und Stützen verwenden. Die Konsole kann mit dem Träger verschraubt oder verschweißt werden, ist jedoch immer an die Stütze geschweißt.

Erzeugte Objekte

Auflager Profil
Steifen
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	An eine Stütze geschweißtes und mit zwei Trägern verschraubtes Konsolenprofil.
	Zwei Träger an einer Stütze. WT-Verbindung.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Stütze).
Wählen Sie das erste Nebenteil aus (Träger).
Wählen Sie das zweite Nebenteil aus (Träger).
Zum Erstellen der Verbindung drücken Sie die mittlere Maustaste.

Teilerkennung


	Beschreibung
1	Auflager Profil

Registerkarte Abbildung

Auf der Registerkarte Abbildung können Sie die Versatzabmessungen der Verbindung definieren.

Versatzabmessungen


	Beschreibung
1	Versatz der Träger gegenüber dem Startpunkt der Verbindung
2	Versatz der Konsole gegenüber den Trägern
3	Versatz der Konsole gegenüber dem Mittelpunkt der Verbindung

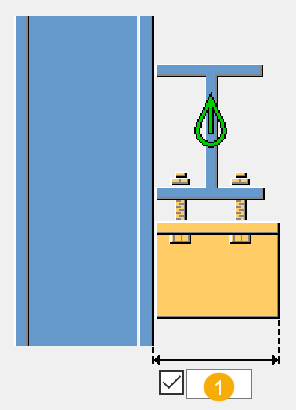

	Beschreibung
1	Länge der Konsole

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Eigenschaften für die Teile fest.

Teile


Option	Beschreibung	Standard
Steifen	Dicke, Breite und Höhe der Steifen. Die Höhe der Steife verläuft in derselben Richtung wie die der Stütze.	Standardmäßig richten sich die Werte für Höhe und Breite nach den Abmessung des Konsolenprofils. Standardmäßig beträgt die Steifendicke `¼”` bzw. `6 mm`, je nachdem, ob metrische oder imperiale Einheiten im Modell verwendet werden. Steifen können nur angebracht werden, wenn für die Konsole ein Winkelprofil verwendet wird.
Auflager Profil	Wählen Sie das Profil aus dem Profilkatalog aus.	T-Profil `WT6X15`


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Auf der Registerkarte Parameter können Sie die Position und Ausrichtung der Konsole sowie die Position, Form und Eckschnitte der Steife definieren.


Option	Beschreibung
Ausklinken und Anpassen der Konsole	Wählen Sie aus, wie die Konsole ausgeklinkt und an die Stütze angepasst werden soll.
Zusätzl. Länge des Schnittteils	Definieren Sie eine Schnitttoleranz für das Nebenteil.

Konsolenlage


Option	Beschreibung
	Standard Die Konsole wird an der Unterseite des Trägers angebracht. AutoDefaults kann diese Option ändern.
	Die Konsole wird an der Unterseite des Trägers angebracht.
	Die Konsole wird an der Oberseite des Trägers angebracht.
	Die Konsole wird an der Ober- und an der Unterseite des Trägers angebracht.

Konsolen-Träger-Verbindung


Option	Beschreibung
	Standard Die Konsole wird mit dem Träger verschraubt. AutoDefaults kann diese Option ändern.
	Die Konsole wird mit dem Träger verschraubt.
	Die Konsole wird mit dem Träger verschweißt.

Konsolenausrichtung


Option	Beschreibung
	Standardmäßig Nicht gedrehte Standardkonsole. AutoDefaults kann diese Option ändern.
	Nicht gedrehte Standardkonsole.
	Konsole wird gedreht.

Wenn es sich bei der Konsole um einen Winkel mit ungleichen Schenkeln handelt, wird mit der Standardoption der kürzere Schenkel des Winkels zum Träger hin ausgerichtet. Wenn Sie Gedreht auswählen, wird die Ausrichtung umgedreht.

Trägeranpassung


Option	Beschreibung
	Standard Der Träger wird nicht an die Stütze angepasst. AutoDefaults kann diese Option ändern.
	Der Träger wird nicht an die Stütze angepasst.
	Der Träger wird an die Stütze angepasst.

Versteifungsform

Steifen werden nur erstellt, wenn für die Konsole ein Winkelprofil verwendet wird.


Option	Beschreibung
	Standard Rechtwinklige Steife AutoDefaults kann diese Option ändern.
	Rechtwinklige Steife
	Dreieckige Steife

Abmessungen Steifeneckschnitt


	Beschreibung
1	Horizontales Eckschnittmaß
2	Vertikales Eckschnittmaß

Eckschnitt-Form


Option	Beschreibung
	Standard Gerader Eckschnitt AutoDefaults kann diese Option ändern.
	Gerader Eckschnitt
	Konvexer Eckschnitt
	Konkaver Eckschnitt

Steifenpositionen


Option	Beschreibung
	Standard An der Konsole werden keine Steifen angebracht. AutoDefaults kann diese Option ändern.
	An der Konsole werden keine Steifen angebracht.
	Die Steife wird an der rechten Seite angebracht.
	Die Steife wird mittig angebracht.
	Die Steife wird an der linken Seite angebracht.

Steifenversätze


	Beschreibung
1	Versatz der Endsteifen gegenüber den Konsolenenden.
2	Versatz der Mittelsteife gegenüber der Mittellinie der Konsole.

Registerkarte Schrauben

Definieren Sie auf der Registerkarte Schrauben die Schraubengruppenabmessungen und die Schraubeneigenschaften.

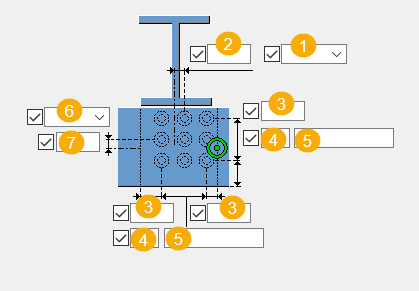

Maße Schraubengruppe


	Beschreibung
1	Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen. Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube. Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben. Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.
2	Abmessung für horizontale Schraubengruppenposition.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
6	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
7	Abmessung für vertikale Schraubengruppenposition.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Registerkarte Einschnitt

Verwenden Sie die Registerkarte Ausklinkung, um automatisch Ausklinkungen für den Nebenträger zu erzeugen und die Eigenschaften dieser Ausklinkungen zu kontrollieren. Die Registerkarte Ausklinkung besteht aus zwei Bereichen: automatische Eigenschaften (oberer Bereich) und manuelle Eigenschaften (unterer Bereich). Die automatischen und manuellen Ausklinkungseigenschaften arbeiten unabhängig voneinander.

Automatische Ausklinkung

Automatische Ausklinkungsoptionen wirken sich auf den oberen und unteren Flansch aus.

Ausklinkungsform

Die automatische Ausklinkung wird aktiviert, sobald Sie eine Ausklinkungsform auswählen.


Option	Beschreibung
	Standard Erstellt Ausklinkungen am Nebenträger. AutoDefaults kann diese Option ändern.
	Erstellt Ausklinkungen am Nebenträger. Die Schnitte sind rechtwinklig zum Hauptträgersteg positioniert.
	Erstellt Ausklinkungen am Nebenträger. Die Schnitte sind senkrecht zum Nebenträgersteg positioniert.
	Erstellt Ausklinkungen am Nebenträger. Der vertikale Schnitt ist rechtwinklig zum Hauptträger, der horizontale Schnitt rechtwinklig zum Nebenträger positioniert.
	Deaktiviert die automatische Ausklinkung.

Ausklinkungsgröße


Option	Beschreibung
	Standard Die Ausklinkungsgröße wird von der Kante des Hauptträgerflansches und bis zur Unterseite des oberen Flansches des Hauptträgers gemessen. AutoDefaults kann diese Option ändern.
	Die Ausklinkungsgröße wird von der Kante des Hauptträgerflansches und bis zur Unterseite des oberen Flansches des Hauptträgers gemessen.
	Die Ausklinkungsgröße wird von der Mittellinie des Hauptträgerflansches und bis zum oberen Flansch des Hauptträgers gemessen.

Geben Sie die horizontalen und vertikalen Werte der Schnitte ein.

Form des Flanschschnitts


Option	Beschreibung
	Standard Der Nebenträgerflansch wird parallel zum Hauptträger geschnitten. AutoDefaults kann diese Option ändern.
	Der Nebenträgerflansch wird parallel zum Hauptträger geschnitten.
	Der Nebenträgerflansch wird senkrecht zu sich geschnitten.

Ausklinkungsmaße runden

Verwenden Sie die Optionen Ausklinkungsmaße runden, um festzulegen, ob die Ausklinkungsmaße aufgerundet werden sollen. Auch wenn diese Option aktiviert ist, werden die Maße nur aufgerundet, wenn dies erforderlich ist.


Option	Beschreibung
	Standard Ausklinkungsmaße werden nicht gerundet. AutoDefaults kann diese Option ändern.
	Ausklinkungsmaße werden nicht gerundet.
	Ausklinkungsmaße werden gerundet. Geben Sie die horizontalen und vertikalen Rundungswerte ein.

Die Maße werden auf das nächste Mehrfache des Werts aufgerundet, den Sie eingeben. Wenn beispielsweise das tatsächliche Maß 51 beträgt und Sie den Aufrundungswert 10 eingegeben haben, wird das Maß auf 60 aufgerundet.

Manuelle Ausklinkung

Verwenden Sie eine manuelle Ausklinkung, wenn ein Teil, das nicht zu der Verbindung gehört, mit dem Nebenträger kollidiert. Wenn Sie die manuelle Ausklinkung verwenden, erstellt die Verbindung mittels der Werte, die in die Felder auf der Registerkarte Ausklinkung eingegeben werden, Schnitte. Sie können für den oberen und unteren Flansch unterschiedliche Werte verwenden.

Seite der Flanschausklinkung

Die Seite der Flanschausklinkung definiert, auf welcher Seite des Trägers die Ausklinkungen erstellt werden.


Option	Beschreibung
	Standard Erstellt Ausklinkungen an beiden Seiten des Flansches. AutoDefaults kann diese Option ändern.
	Automatisch Erstellt Ausklinkungen an beiden Seiten des Flansches.
	Erstellt Ausklinkungen an beiden Seiten des Flansches.
	Erstellt Ausklinkungen an der Vorderseite des Flansches.
	Erstellt Ausklinkungen an der Rückseite des Flansches.

Form der Flanschausklinkung

Mit der Form der Flanschausklinkung wird die Form der Ausklinkung im Trägerflansch definiert.


Option	Beschreibung
	Standard Der gesamte Flansch des Nebenträgers wird entsprechend der Definition geschnitten. AutoDefaults kann diese Option ändern.
	Automatisch Der gesamte Flansch des Nebenträgers wird entsprechend der Definition geschnitten. Standardmäßig entspricht die Tiefe der Ausklinkung der doppelten Dicke des Nebenflansches. Der Schnitt erstreckt sich immer über die gesamte Breite des Nebenflansches.
	Erstellt Eckschnitte im Flansch. Wenn Sie kein horizontales Maß eingeben, wird ein Eckschnitt von 45 Grad erstellt.
	Hiermit erstellen Sie Schnitte am Flansch mit Standardwerten, sofern keine Werte in den Feldern 1 und 2 eingegeben werden.
	Der Flansch wird nicht geschnitten.
	Hiermit erstellen Sie Schnitte am Flansch gemäß dem Wert in Feld 1, damit dieser bündig mit dem Steg abschließt.
	Hiermit erstellen Sie Schnitte am Flansch gemäß den Werten in den Feldern 1 und 2.

Tiefe der Flanschausklinkung

Hiermit definieren Sie die Tiefe der Flanschausklinkung.

Ausschnittabmessungen


	Beschreibung	Standard
1	Abmessungen für horizontale Flanschausschnitte.	`10 mm`
2	Abmessungen für vertikale Flanschausschnitte.	Der Spalt zwischen Kante Ausklinkung und dem Trägerflansch entspricht der Stegrundung des Hauptteils. Die Ausklinkungshöhe wird auf die nächsten `5 mm` aufgerundet.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Entwurf

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Entwurf

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
