Fußplatte Typ 1 (71)

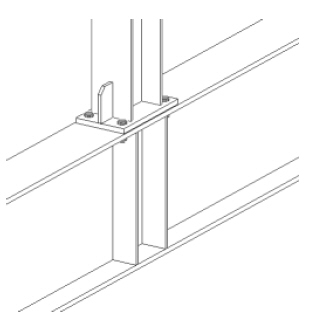

Fußplatte Typ 1 (71) erstellt eine Fußplatte, die eine Stütze mit einem Träger verbindet.

Erzeugte Objekte

Fußplatte
Steifen (können nur hinzugefügt werden, wenn die Stütze ein I-Profil ist)
Trägersteife
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Fußplatte ist mit dem Träger verbunden. Träger- und Stützensteifen werden verwendet.
	Träger ist über eine Fußplatte mit einer Stütze verbunden.
	Schräger Träger ist über eine Fußplatte mit einer Stütze verbunden.
	Träger ist über eine Fußplatte mit einer Stütze verbunden. Trägersteifen werden verwendet.
	Träger ist über eine Fußplatte mit der Stütze verbunden. Träger- und Stützensteifen werden verwendet.

Bevor Sie beginnen

Erstellen Sie einen Träger und eine Stütze.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Träger).
Wählen Sie das Nebenteil aus (Stütze).

Die Verbindung wird automatisch erstellt.

Teilerkennung


	Teil
1	Trägersteife
2	Steifen 1, 2, 4, 5
3	Fußplatte
4	Steifen 3, 6, 7, 8

Registerkarte Abbildung

Auf der Registerkarte Abbildung stellen Sie Eckschnitte für Steifen und Fußplatten ein.

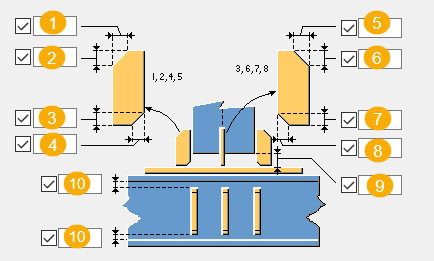

Eckschnitte Steifen


	Beschreibung
1	Obere Eckschnittbreite für die Steifen 1, 2, 4, 5.
2	Obere Eckschnitthöhe für die Steifen 1, 2, 4, 5.
3	Untere Eckschnitthöhe für die Steifen 1, 2, 4, 5.
4	Untere Eckschnittbreite für die Steifen 1, 2, 4, 5.
5	Obere Eckschnittbreite für die Steifen 3, 6, 7, 8.
6	Obere Eckschnitthöhe für die Steifen 3, 6, 7, 8.
7	Untere Eckschnitthöhe für die Steifen 3, 6, 7, 8.
8	Untere Eckschnittbreite für die Steifen 3, 6, 7, 8.
9	Schweißnahtspalt.
10	Spalt zwischen Trägersteifen und oberem und unterem Trägerflansch.

Eckschnitte der Fußplatte


	Beschreibung
1	Breite des Fußplatteneckschnitts 1.
2	Höhe des Fußplatteneckschnitts 1.
3	Höhe des Fußplatteneckschnitts 2.
4	Breite des Fußplatteneckschnitts 2.
5	Breite des Fußplatteneckschnitts 3.
6	Höhe des Fußplatteneckschnitts 3.
7	Höhe des Fußplatteneckschnitts 4.
8	Breite des Fußplatteneckschnitts 4.

Registerkarte Teile

Verwenden Sie die Registerkarte Teile, um die Abmessungen von Fußplatte, Steifen und Trägersteife festzulegen.

Blech


Option	Beschreibung	Standard
Blech	Dicke, Breite und Länge der Fußplatte.	Dicke = `20 mm` Die Breite ist abhängig vom Stützenprofil. Die Länge ist abhängig vom Stützenprofil. Der Standardname lautet `Blech`.
Steifen 1,2,4,5	Dicke, Breite und Höhe der Steifen 1, 2, 4, 5.
Steifen 3, 6	Dicke, Breite und Höhe der Steifen 3, 6.
Steifen 7,8	Dicke, Breite und Höhe der Steifen 7, 8.
Steife in Träger	Dicke, Breite und Höhe der Trägersteife.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Registerkarte Parameter

Verwenden Sie die Registerkarte Parameter, um die Eckausschnitte, den Blechversatz und die Schraubeneigenschaften festzulegen.

Blech-Eigenschaften


Option	Beschreibung
Echausschnitte (1-4)	Schnitte, die an den Ecken der Fußplatte vorgenommen werden. Wenn Sie eine Nummer eingeben, die sich auf eine der Ecken der Fußplatte bezieht, verfügt die Ecke über einen Eckausschnitt anstatt eines diagonalen Eckschnitts. Sie können die Nummern für eine oder alle Ecken eingeben.
Blech ausgerichtet an	Definieren Sie, ob die Platte mit der Stütze oder mit dem Knotensymbol ausgerichtet wird.

Versatz der Fußplatte


	Beschreibung
1	Horizontaler Versatz der Fußplatte von der Stützenmitte.
2	Vertikaler Versatz der Fußplatte von der Stützenmitte.

Fußplatte mit Löchern oder Schrauben


Option	Beschreibung
	Standard Es werden Schrauben erstellt. AutoDefaults kann diese Option ändern.
	Es werden Schrauben erstellt.
	Löcher werden erzeugt.

Schraubengruppendrehung

Sie können die Schraubengruppendrehung um ihren Mittelpunkt definieren. Geben Sie den Drehwinkel (in Grad) ein, um die Schraubengruppe zu drehen.

Bei einem positiven Winkel werden die Schrauben gegen den Uhrzeigersinn gedreht, bei einem negativen Winkel werden sie im Uhrzeigersinn gedreht.


	Beschreibung
1	Schraubengruppendrehwinkel.

Schraubeneigenschaften


Option	Beschreibung
Schrauben eliminieren (Zahl)	Definieren Sie, welche Schrauben aus der Schraubengruppe gelöscht werden. Geben Sie die Nummern der zu löschenden Schrauben ein und trennen Sie die Nummern jeweils durch ein Leerzeichen. Die Schrauben sind von links nach rechts und von oben nach unten nummeriert.
Externe Schrauben eliminieren	Definieren Sie, ob externe Schrauben gelöscht werden.

Verwenden zusätzlicher Komponenten

Sie können zusätzliche System- oder Benutzerdefinierte Komponenten verwenden, um das Stützenende oder die Fußplatte zu ändern. Beispielsweise können Sie spezielle Verstärkungsbleche, Schweißvorbereitungen und Schweißzugangslöcher am Stützenende erstellen.

Wenn Sie zusätzliche System- oder Benutzerdefinierte Komponenten verwenden, müssen Sie die Eigenschaften des Stützenendes oder der Fußplatte in der jeweiligen zusätzlichen Komponente verwalten. Bei der Verwendung mehrerer Komponenten können mehrere Schweißnähte und Schnitte vorhanden sein.


Option	Beschreibung
Komponente	Wählen Sie eine systemeigene oder eine benutzerdefinierte Komponente aus dem Anwendungen und Komponenten-Katalog aus.
Attribute	Wählen Sie eine Attributdatei für die Komponente aus.
Eingabe	Legen Sie fest, für welche Teile die ausgewählte Komponente angewandt wird. Standard entspricht Fußplatte + Stütze. Stütze legt die Stütze als Hauptteil fest. Verwenden Sie diese Option für Details. Stütze + Fußplatte legt die Stütze als Hauptteil und die Fußplatte als Nebenteil fest. Fußplatte + Stütze legt die Fußplatte als Hauptteil und die Stütze als Nebenteil fest. Fußplatte legt die Fußplatte als Hauptteil fest.

Registerkarte Steifen

Verwenden Sie die Registerkarte Steifen, um die Positionen und Versätze der Steifen festzulegen.

Steifenpositionen (1-8)


Option	Beschreibung
Steifenpositionen (1-8)	Platzierung der Steifen. Nur die Steifen, deren Nummern in das Feld eingegeben werden, werden mit der Stütze verbunden.

Versatz der Steifen

Der Steifenversatz ermöglicht das Verschieben der Steifen. Geben Sie einen negativen Wert ein, um die Steife in die entgegengesetzte Richtung zu verschieben.


	Beschreibung
1	Versatz der Steife 1.
2	Versatz der Steife 2.
3	Versatz der Steife 3.
4	Versatz der Steife 4.
5	Versatz der Steife 5.
6	Versatz der Steife 6.
7	Versatz der Steife 7.
8	Versatz der Steife 8.

Registerkarte Steife in Träger

Verwenden Sie die Registerkarte Steife in Träger, um die Ausrichtung der Trägersteife, Steifenseite, Abmessungen des Eckschnitts und Typen festzulegen.

Linke Steife


Option	Beschreibung
	Standard Linke Steifen werden erstellt. AutoDefaults kann diese Option ändern.
	Linke Steifen werden erstellt.
	Linke Steifen werden nicht erstellt.

Mittlere Steife


Option	Beschreibung
	Standard Mittlere Steifen werden erstellt. AutoDefaults kann diese Option ändern.
	Mittlere Steifen werden erstellt.
	Mittlere Steifen werden nicht erstellt.

Rechte Steifen


Option	Beschreibung
	Standard Rechte Steifen werden erstellt. AutoDefaults kann diese Option ändern.
	Rechte Steifen werden erstellt.
	Rechte Steifen werden nicht erstellt.

Ausrichtung der Steifen


Optionen	Beschreibung
	Standard Steifen werden mit dem Träger ausgerichtet. AutoDefaults kann diese Option ändern.
	Steifen werden mit dem Träger ausgerichtet.
	Steifen werden mit der Stütze ausgerichtet.

Erstellen von Steifen


Option	Beschreibung
	Standard Steifen werden auf beiden Seiten erstellt. AutoDefaults kann diese Option ändern.
	Steifen werden auf beiden Seiten erstellt.
	Steifen werden an der Rückseite erstellt.
	Steifen werden an der Vorderseite erstellt.
	Es werden keine Steifen erstellt.

Abmessungen des Eckschnitts


	Beschreibung
1	Horizontale Abmessung des Eckschnitts.
2	Vertikale Abmessung des Eckschnitts.

Typ des oberen und unteren Eckschnitts


Option für oberen Eckschnitt	Option für unteren Eckschnitt	Beschreibung
		Standard Kein Eckschnitt AutoDefaults kann diese Option ändern.
		Kein Eckschnitt
		Gerader Eckschnitt
		Konvexe Fase
		Konkaver Eckschnitt

Versatz der Steifen

Die Steifen können von der Trägermitte horizontal oder vertikal verschoben werden. Geben Sie einen negativen Wert ein, um die Steifen in die entgegengesetzte Richtung zu verschieben.


	Beschreibung
1	Vertikaler Versatz der linken Steife.
2	Vertikaler Versatz der mittleren Steife.
3	Vertikaler Versatz der rechten Steife.
4	Horizontaler Versatz der linken Steife.
5	Horizontaler Versatz der mittleren Steife.
6	Horizontaler Versatz der rechten Steife.

Registerkarte Schrauben

Verwenden Sie die Registerkarte Schrauben, um die Schraubeneigenschaften festzulegen.

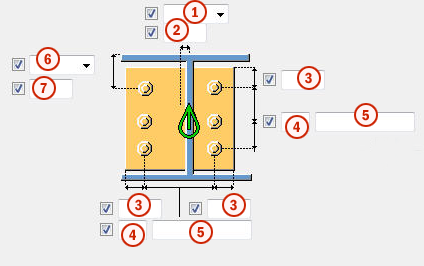

Maße Schraubengruppe


	Beschreibung
1	Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen. Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube. Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben. Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.
2	Abmessung für horizontale Schraubengruppenposition.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
6	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
7	Abmessung für vertikale Schraubengruppenposition.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
