Pfostenanschluss Typ 7 (69)
Mit Pfostenanschluss Typ 7 (69) erstellen Sie eine Verbindung zwischen Treppenwange und Handlaufpfosten. Zur Verbindung gehören eine biegesteife Laschen-Wangen-Verbindung und eine Laschen-Pfosten-Verbindung.
Erzeugte Objekte
-
Lasche
-
Steife
-
Schrauben
-
Schweißnähte
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Wange, die mit einer Lasche mit einem Pfosten verbunden ist. |
Auswahlreihenfolge
-
Wählen Sie das Hauptteil (Wange) aus.
-
Wählen Sie das Nebenteil aus (Pfosten).
Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.
Teilerkennung
|
Beschreibung |
|
|---|---|
|
1 |
Steifenlasche der Wange |
|
2 |
Pfosten-Scherlasche |
Registerkarte Abbildung
Definieren Sie auf der Registerkarte Abbildung die Verbindungsabmessungen.

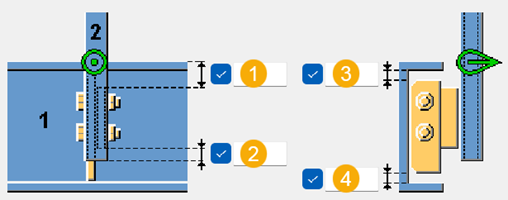

Abmessungen/Bemaßungen
|
Beschreibung |
|
|---|---|
|
1 |
Vertikaler Abstand zwischen Oberkante Pfostenlasche und Oberkante Wange. |
|
2 |
Vertikaler Abstand zwischen Unterkante Lasche und Schnittende Handlaufpfosten. |
|
3 |
Horizontaler Abstand zwischen der Oberkante Steife und Wange. |
|
4 |
Horizontaler Abstand zwischen der Unterkante Steife und Wange. |
Registerkarte Teile
Auf der Registerkarte Teile können Sie die Eigenschaften für die Teile definieren.
Teile
|
Option |
Beschreibung |
|---|---|
|
Steife |
Dicke, Breite und Länge der Steife. |
|
Verbindungsprofil |
Dicke, Breite und Länge der Lasche. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Klasse |
Teil-Klassennummer. |
Registerkarte Parameter
Auf der Registerkarte Parameter definieren Sie die Eckschnitte und Eckschnitttypen der Lasche, Pfostenanordnung, Verbindungsanordnung und Steifentyp.

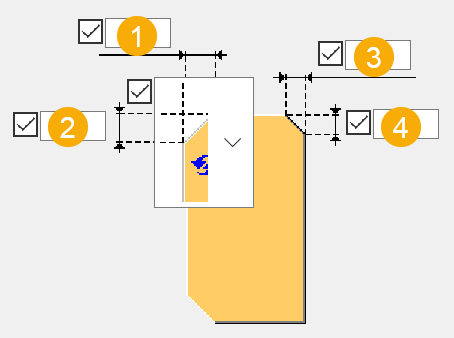

Laschenfasen
|
Beschreibung |
|
|---|---|
|
1 |
Horizontale Abmessung des Lascheneckschnitts. |
|
2 |
Vertikale Abmessung der Laschenfase. |
|
3 |
Horizontale Abmessung des äußeren Eckschnitts der Lasche. |
|
4 |
Vertikale Abmessung des äußeren Eckschnitts der Lasche. |
Eckschnitt-Form
|
Option |
Beschreibung |
|---|---|
|
|
Standard Gerader Eckschnitt AutoDefaults kann diese Option ändern. |
|
|
Kein Eckschnitt |
|
|
Gerader Eckschnitt |
|
|
Konvexer Eckschnitt |
|
|
Konkaver Eckschnitt |
Pfostenanordnung
| Option | Beschreibung |
|---|---|
 |
Standardmäßig Der Pfosten wird auf der Mittellinie der Lasche erstellt. AutoDefaults kann diese Option ändern. |
 |
Der Pfosten wird auf der linken Seite der Lasche erstellt. |
 |
Der Pfosten wird auf der Mittellinie der Lasche erstellt. |
 |
Der Pfosten wird auf der rechten Seite der Lasche erstellt. |
Verbindungsanordnung
| Option | Beschreibung |
|---|---|
 |
Standardmäßig Die Lasche befindet sich auf der rechten Seite des Steifenblechs. AutoDefaults kann diese Option ändern. |
 |
Die Lasche befindet sich auf der rechten Seite des Steifenblechs. |
 |
Die Lasche befindet sich auf der linken Seite des Steifenblechs. |
Steifentyp
| Option | Beschreibung |
|---|---|
 |
Standardmäßig Das Schottsteifenblech wird der Wange hinzugefügt. AutoDefaults kann diese Option ändern. |
 |
Das Schottsteifenblech wird der Wange hinzugefügt. |
 |
An der Wange wird eine einfache Lasche befestigt. |
Registerkarte Schrauben
Auf der Registerkarte Schrauben bestimmen Sie die Schraubengruppenabmessungen und die Schraubeneigenschaften.

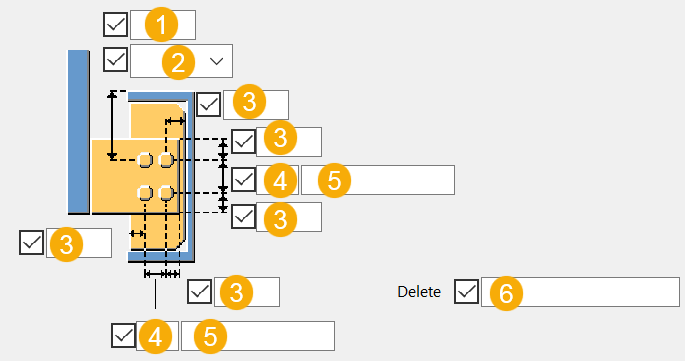

Maße Schraubengruppe
|
Beschreibung |
|
|---|---|
|
1 |
Abmessung für vertikale Schraubengruppenposition. |
|
2 |
Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden.
|
|
3 |
Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils. |
|
4 |
Anzahl der Schrauben. |
|
5 |
Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein. |
|
6 |
Definieren Sie, welche Schrauben aus der Schraubengruppe gelöscht werden. Geben Sie die Nummern der zu löschenden Schrauben ein, und trennen Sie die Nummern jeweils durch ein Leerzeichen. Die Schrauben sind von links nach rechts und von oben nach unten nummeriert. |
Grundlegende Schraubeneigenschaften
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Durchmesser |
Schraubendurchmesser. |
Die verfügbaren Größen sind im Schraubengarniturkatalog definiert. |
|
Schraubennorm |
Die innerhalb der Komponente zu verwendende Schraubennorm. |
Die verfügbaren Normen sind im Schraubengarniturkatalog definiert. |
|
Lochspiel |
Das Spiel zwischen Schraube und Loch. |
|
|
Gew. im Material |
Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden. |
Ja |
Langlöcher
Es können Langlöcher oder überdimensionierte Löcher definiert werden.
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
1 |
Vertikale Abmessung des Langlochs. |
0 ergibt ein rundes Loch. |
|
2 |
Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher. |
0 ergibt ein rundes Loch. |
|
Lochtyp |
Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher. |
|
|
Gedrehte Löcher |
Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht. |
|
|
Löcher in |
Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente. |
Schraubengarnitur
Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.
Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.
Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.
Verlängerung der Schrauben
Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
Registerkarte Allgemein
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Entwurf
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Berechnung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Schweißnähte
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
