H&V Scherplatte (64)
H/V Scherplatte (64) verbindet einen Träger über eine Walmdach-Laschenverbindung mit einem Träger oder einer Stütze.
Erzeugte Objekte
-
Lasche
-
Verlängerungsplatten
-
Kopfplatte
-
Blechscheibe
-
Schrauben
-
Schweißnähte
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Verbindung Träger an Träger mit einer Lasche |
Auswahlreihenfolge
-
Wählen Sie das Hauptteil aus.
-
Wählen Sie das Nebenteil aus.
Bei Auswahl des Nebenteils wird die Verbindung automatisch erstellt.

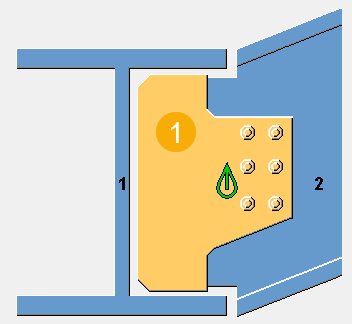

Teilerkennung
| Beschreibung | |
|---|---|
|
1 |
Lasche |
Registerkarte Abbildung
Auf der Registerkarte Abbildung wird die Walmdach-Laschenverbindung angezeigt.
Registerkarte Teile
Auf der Registerkarte Teile definieren Sie die Teileigenschaften, die Kopfplattenform sowie Erstellung und Position der Blechscheiben.
Teile
| Option | Beschreibung |
|---|---|
|
Lasche |
Dicke der Lasche |
|
Obere Stegverl. Untere Stegverl. |
Dicke, Breite und Höhe des Verlängerungsblechs |
|
Kappe |
Dicke, Breite und Höhe der Kopfplatte |
|
Blechscheibe |
Dicke, Breite und Höhe der Blechscheibe |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
Form des Kopfplatte
Wählen Sie bei abgerundeten Rohren aus, ob die Kopfplatte rund oder eckig ist.
Blechscheibe
Definieren Sie Blechscheiben für Schrauben, und wählen Sie die Blechscheibenseite aus.
| Option | Beschreibung |
|---|---|
|
|
Standard Keine Blechscheibe AutoDefaults kann diese Option ändern. |
|
|
Keine Blechscheibe |
|
|
Eine Blechscheibe |
|
|
Einzelne rechteckige Blechscheiben für jede Schraube |
|
|
Einzelne runde Blechscheiben für jede Schraube |
| Option | Beschreibung |
|---|---|
|
Wählen Sie aus, ob die Blechscheibe für eine Lasche oder für beide Laschen erstellt wird. |
Registerkarte Lasche
Auf der Registerkarte Lasche definieren Sie die Eckschnitte und die Position der Lasche sowie die Form der Ober-, Unter und Abschlussseite.

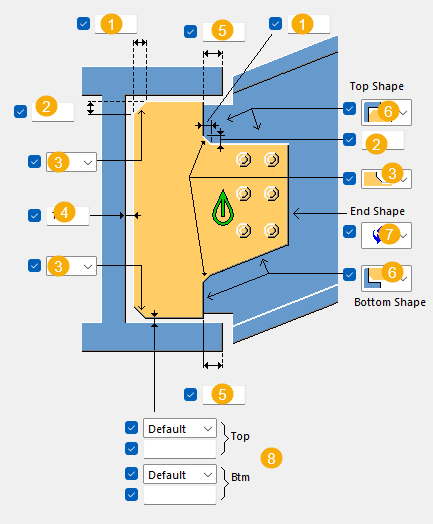

Bemaßungen und Formen
| Beschreibung | |
|---|---|
|
1 |
Horizontales Eckschnittmaß |
|
2 |
Vertikales Eckschnittmaß |
|
3 |
Wählen Sie die Eckschnittform aus. |
|
4 |
Abstand zwischen der Kante der Lasche und dem Steg des Hauptteils |
|
5 |
Abstand zwischen Kante Lasche und Hauptteilflansch |
|
6 |
Wählen Sie die obere und untere Form der Lasche aus. |
|
7 |
Wählen Sie die Endform der Lasche aus. |
|
8 |
Abstand zwischen der Laschenkante und Ober- oder Unterflansch Hauptteil
|
Nebenteilabstand
|
1 |
Position der Lasche ab Nebenteilsteg. |
|
2 |
Spalt zwischen der Lasche und dem Steg des Nebenteils. |
Fläche der Befestigung und Position ändern
| Option | Beschreibung |
|---|---|
|
Alt. Befestigung an Hauptteil |
Wählen Sie aus, ob die Fläche der Befestigung am Hauptteil geändert werden soll. Standardmäßig ist die Lasche mit dem Steg des Hauptteils verbunden. Wenn das Nebenteil eine steile Neigung aufweist, wird die Lasche mit dem Flansch des Hauptteils verbunden. |
|
Alt. Position an Nebenteil |
Wählen Sie aus, ob die Positionsfläche auf dem Nebenteil geändert werden soll. Standardmäßig ist die Lasche mit dem Steg des Hauptteils verbunden. Wenn das Hauptteil eine steile Neigung aufweist, wird die Lasche mit dem Flansch des Hauptteils verbunden. |
Laschen-Endschnitt
| Option | Beschreibung |
|---|---|
|
|
Standard Das Laschenende wird nicht geschnitten. AutoDefaults kann diese Option ändern. |
|
|
Quadrat Das Laschenende wird nicht geschnitten. |
|
|
Schräg Das Laschenende wird parallel zum Steg des Hauptteils geschnitten. |
Registerkarte Anpassteile
Auf der Registerkarte Anpassteile definieren Sie, ob ein Anpassteil erstellt wird, sowie gegebenenfalls dessen Position und Form.

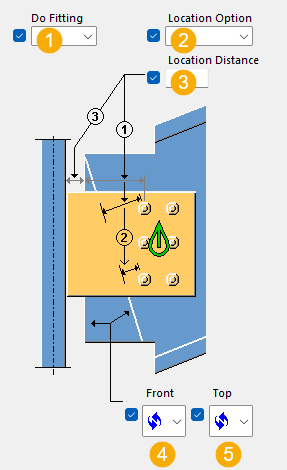

Erstellung von Anpassteilen
| Beschreibung | Standardmäßig | |
|---|---|---|
|
1 |
Wählen Sie aus, ob eine Anpassung erstellt wird. |
Ja Anpassung wird erstellt. |
|
2 |
Wählen Sie einen Bezugspunkt für die Messung des Anpassteils aus. |
Automatisch Als Bezugspunkt dient der Schraubenmittelpunkt, der im Modell der Anpasslinie am nächsten liegt. |
|
3 |
Abstand zwischen Bezugspunkt zur Anpasslinie. |
|
|
4 |
Wählen Sie aus, wie das Anpassteil in der Seitenansicht erstellt wird. |
|
|
5 |
Wählen Sie in der Draufsicht aus, wie das Anpassteil erstellt wird. |
Registerkarte Schrauben
Auf der Registerkarte Schrauben können Sie die Schraubengruppenabmessungen und die Schraubeneigenschaften definieren.

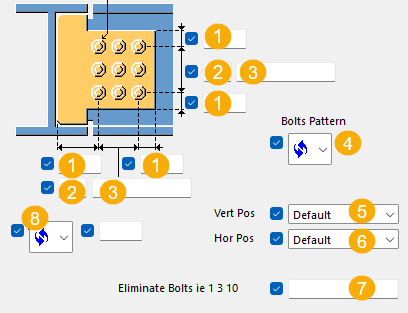

Maße Schraubengruppe
| Beschreibung | |
|---|---|
|
1 |
Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils. |
|
2 |
Anzahl der Schrauben. |
|
3 |
Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein. |
|
4 |
Schraubenversatz |
|
5 |
Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Durch Einstellen der Position auf Unten werden die auf der Registerkarte Anpassteile angezeigten Positionen 1 und 2 gegeneinander ausgetauscht. |
|
6 |
Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen. |
|
7 |
Definieren Sie, welche Schrauben aus der Schraubengruppe gelöscht werden. Geben Sie die Nummern der zu löschenden Schrauben ein, und trennen Sie die Nummern jeweils durch ein Leerzeichen. Die Schrauben sind von links nach rechts und von oben nach unten nummeriert. |
|
8 |
Position der ersten Schraube Definieren Sie den vertikalen Abstand für die Position der ersten Schraube. Der Abstand wird von der Schraubenmitte zur Oberseite des Nebenteils oder zur Oberseite des Hauptteils gemessen. |
Grundlegende Schraubeneigenschaften
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Durchmesser |
Schraubendurchmesser. |
Die verfügbaren Größen sind im Schraubengarniturkatalog definiert. |
|
Schraubennorm |
Die innerhalb der Komponente zu verwendende Schraubennorm. |
Die verfügbaren Normen sind im Schraubengarniturkatalog definiert. |
|
Lochspiel |
Das Spiel zwischen Schraube und Loch. |
|
|
Gew. im Material |
Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden. |
Ja |
|
Baustelle/Werkstatt |
Ort, wo die Schrauben montiert werden sollen. |
Baustelle |
Langlöcher
Es können Langlöcher oder überdimensionierte Löcher definiert werden.
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
1 |
Vertikale Abmessung des Langlochs. |
0 ergibt ein rundes Loch. |
|
2 |
Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher. |
0 ergibt ein rundes Loch. |
|
Lochtyp |
Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher. |
|
|
Gedrehte Löcher |
Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht. |
|
|
Löcher in |
Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente. |
Schraubengarnitur
Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.
Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.
Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.
Verlängerung der Schrauben
Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
Registerkarte Obere Ausklinkung / Registerkarte Untere Ausklinkung
Auf den Registerkarten Obere Ausklinkung und Untere Ausklinkung definieren Sie die Einstellungen und Abmessungen von Ausklinkungen.
Ausklinkungserstellung
| Option | Beschreibung |
|---|---|
|
Ausklinken |
Wählen Sie aus, ob eine Ausklinkung erstellt wird. Der Standardwert ist Ja. |
|
Typ des Abstands |
Die Standardeinstellung ist Steg mit Flansch. |
|
Option Abstreifen/Runden |
In folgenden Einstellungen wählen Sie aus, ob der Nebenteilflansch abgeschnitten oder ausgeklinkt wird.
|

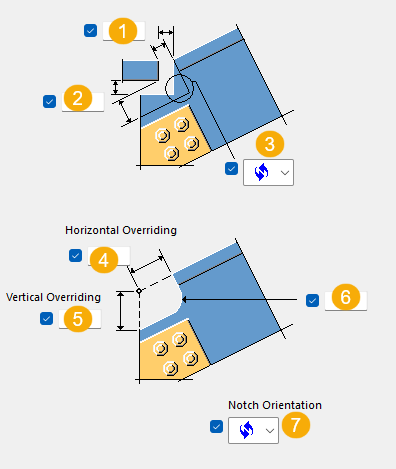

Abmessungen obere Ausklinkung
| Beschreibung | |
|---|---|
|
1 |
Horizontales Abstandsmaß für die Ausklinkung Der Abstand wird von drei Schnittebenen aus gemessen: Obere oder untere Flanschebene, Ende der Flanschebene und Innensteg oder Seitenfläche, je nach Art des Abstands. |
|
2 |
Vertikales Abstandsmaß für die Ausklinkung Der Abstand wird ab dem Schnittpunkt von drei Ebenen aus gemessen: Obere oder untere Flanschebene, Ende der Flanschebene und Innensteg oder Seitenfläche, je nach Art des Abstands. |
|
3 |
Wählen Sie für die Ausklinkungsausrichtung rechtwinklig oder schräg aus. |
|
4 |
Horizontale Abmessung für Ausklinkungsüberbrückung Der Abstand ergibt sich vom Schnittpunkt dreier Ebenen: je nach Typ des Abstands: Ebene Oberkante Flansch, Anpassebene und Oberfläche Innensteg oder -seite. Durch Eingabe eines positiven Wertes wird der horizontale Ausklinkungsabstand vorgegeben. |
|
5 |
Vorgabe der vertikalen Ausklinkungabmessung Der Abstand ergibt sich vom Schnittpunkt dreier Ebenen: je nach Typ des Abstands: Ebene Oberkante Flansch, Anpassebene und Oberfläche Innensteg oder -seite. Durch Eingabe eines positiven Wertes wird der vertikale Ausklinkungsabstand vorgegeben. |
|
6 |
Definieren Sie den Radius der Ausklinkung. |
|
7 |
Wählen Sie die Ausklinkungsausrichtung, senkrecht oder schräg aus. |

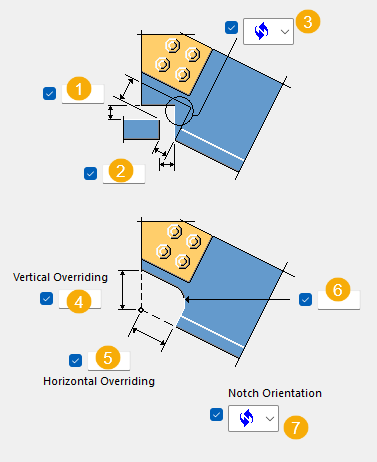

Abmessungen der unteren Ausklinkung
| Beschreibung | |
|---|---|
|
1 |
Vertikale Abmessung für Ausklinkungsabstand Der Abstand wird ab dem Schnittpunkt von drei Ebenen aus gemessen: je nach Typ des Abstands: Ebene Unterkante Flansch, Ebene Flanschende oder Oberfläche Innensteg oder -seite. |
|
2 |
Horizontale Abmessung für Ausklinkungsabstand Der Abstand wird ab dem Schnittpunkt von drei Ebenen aus gemessen: Obere oder untere Flanschebene, Ende der Flanschebene und Innensteg oder Seitenfläche, je nach Art des Abstands. |
|
3 |
Wählen Sie die Ausklinkungsausrichtung, senkrecht oder schräg aus. |
|
4 |
Vorgabe der vertikalen Ausklinkungabmessung Die Abmessung wird ab dem Schnittpunkt von drei Ebenen gemessen: Obere oder untere Flanschebene, Ende der Flanschebene und Innensteg oder Seitenfläche, je nach Art des Abstands. |
|
5 |
Horizontale Abmessung für Ausklinkungsüberbrückung Die Abmessung wird ab dem Schnittpunkt von drei Ebenen gemessen: Obere oder untere Flanschebene, Ende der Flanschebene und Innensteg oder Seitenfläche, je nach Art des Abstands. |
|
6 |
Definieren Sie den Radius der Ausklinkung. |
|
7 |
Wählen Sie die Ausklinkungsausrichtung, senkrecht oder schräg aus. |
Flanschausschnittoptionen
| Beschreibung | |
|---|---|
|
1 |
Abmessung für zusätzlichen Flanschschnitt an der Innenseite ab Trägerende (wenn nicht angepasst) bzw. ab Anpassfläche (wenn angepasst). Wenn sowohl der dx-Abstand als auch der dy-Abstand Standardwerte haben (leer), bestimmt die Verbindung, ob der Schnitt notwendig ist. Damit am Innenflansch keine weiteren Schnitte erstellt werden, stellen Sie den Wert auf 0.00 ein. |
|
2 |
Abmessung für zusätzlichen Flanschschnitt an der Außenseite ab Trägerende (wenn nicht angepasst) bzw. ab Anpassfläche (wenn angepasst). Wenn sowohl der dx-Abstand als auch der dy-Abstand Standardwerte (= leer) haben, erzeugt die Verbindung keinen weiteren Schnitt im äußeren Seitenflansch. |
|
3 |
Abmessung für zusätzlichen Flanschschnittsabstand (dx) an der Innenseite. Die Abmessung wird ab Mittellinie Träger gemessen. Wenn sowohl der dx-Abstand als auch der dy-Abstand Standardwerte (= leer) haben, bestimmt die Verbindung, ob der Schnitt notwendig ist. |
|
4 |
Abmessung für zusätzlichen Flanschschnittsabstand (dx) an der Außenseite. Die Abmessung wird ab Mittellinie Träger gemessen. |
|
5 |
Definieren Sie die Flanschschnittdicke. Standardmäßig ist Abstand zu K eingestellt. Es kann aber auch der Teileradius berücksichtigt werden. |
Registerkarte Verlängerungsbleche
Auf der Registerkarte Verlängerungsbleche definieren Sie Abmessungen und Form der Verlängerungsbleche.

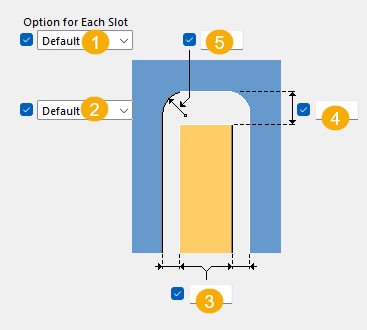

Abmessungen/Bemaßungen
| Beschreibung | |
|---|---|
|
1 |
Wählen Sie aus, ob eine Verlängerungsplatte erstellt werden soll. |
|
2 |
Wählen Sie die Form des Verlängerungsbleches aus. |
|
3 |
Horizontale Abmessung für die geformte Verlängerungsplatte. |
|
4 |
Vertikale Abmessung für die geformte Verlängerungsplatte. |
Registerkarte Schlitz Verband
Auf der Registerkarte Schlitz Verband definieren Sie den Schnitt des Nebenteils.
Abmessungen/Bemaßungen
| Beschreibung | |
|---|---|
|
1 |
Definieren Sie die zu erstellenden Schlitze.
|
|
2 |
Wählen Sie die Form des Schnittes aus. |
|
3 |
Horizontale Schnittabmessung |
|
4 |
Vertikale Schnittabmessung |
|
5 |
Eckradius |
Registerkarte Allgemein
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Bemessung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Berechnung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Schweißnähte
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
