Pfette 1 (61)

Pfette 1 (61) verbindet eine Stütze oder einen Träger mit einer oder zwei Pfetten durch eine verschraubte Lasche.

Erzeugte Objekte

Lasche
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Der Träger ist über eine verschraubte Lasche mit zwei Pfetten verbunden.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Stütze oder Träger).
Wählen Sie das erste Nebenteil aus.
Wählen Sie bei Bedarf das zweite Nebenteil aus.
Zum Erstellen der Verbindung drücken Sie die mittlere Maustaste.

Teilerkennung


	Beschreibung
1	Lasche

Registerkarte Abbildung

Auf der Registerkarte Abbildung wird die Verbindung mit zwei Nebenteilen angezeigt.

Registerkarte Teile

Auf der Registerkarte Teile können Sie die Eigenschaften für die Teile definieren.

Teile


Option	Beschreibung
Lasche	Dicke der Lasche.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Auf der Registerkarte Abbildung definieren Sie die Verbindungsabmessungen.

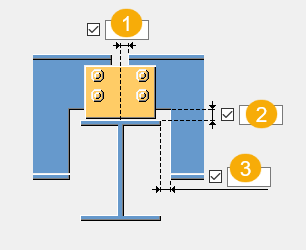

Abmessungen/Bemaßungen


	Beschreibung
1	Versatz der Lasche von der Mittellinie des Hauptteils.
2	Vertikaler Schnitt des Nebenteils zur Kante des Hauptteils.
3	Horizontaler Schnitt des Nebenteils zur Kante des Hauptteils.

Seite der Lasche


Option	Beschreibung
	Auf der rechten Seite wird eine Lasche erstellt. Dies ist die standardmäßig vorgegebene Option.
	Scherlaschen werden auf beiden Seiten erstellt.
	Auf der linken Seite wird eine Lasche erstellt.

Registerkarte Schrauben

Auf der Registerkarte Schrauben definieren Sie Schraubengruppenabmessungen und Schraubeneigenschaften.

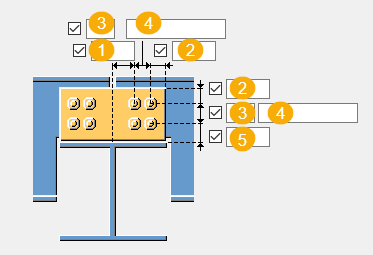

Maße Schraubengruppe


	Beschreibung
1	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
2	Anzahl der Schrauben.
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
4	Abmessung für horizontale Schraubengruppenposition.
5	Abmessung für vertikale Schraubengruppenposition.

Ein Nebenteil

Wenn es nur ein Nebenteil gibt, wählen Sie aus, ob Schrauben oder Löcher erzeugt werden sollen.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`

Schraubentyp

Wählen Sie den Schraubentyp aus, um die Position festzulegen, an der die Schrauben angebracht werden sollen.

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Registerkarte Steg-Schrauben

Verwenden Sie die Registerkarte Schrauben, um die Abmessungen der Schraubengruppe und die Schraubeneigenschaften für das zweite Nebenteil zu definieren.

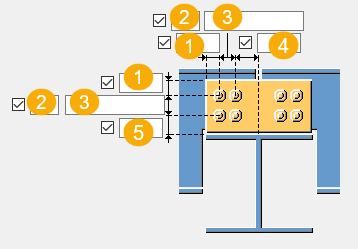

Maße Schraubengruppe


	Beschreibung
1	Abmessung für horizontale Schraubengruppenposition.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
5	Abmessung für vertikale Schraubengruppenposition.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`

Schraubentyp

Wählen Sie den Schraubentyp aus, um die Position festzulegen, an der die Schrauben angebracht werden sollen.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
