Doppelplatte (50)

Mit Firststoß Typ 1 (50) verbinden Sie zwei Träger über eine doppelte Stirnplatte mit einer Stütze. Montagebleche können mit den Trägerstirnplatten verbunden werden.

Erzeugte Objekte

Stirnplatten
Steifen
Montagebleche
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Zwei über Stirnplatten mit einer Stütze verbundene Träger

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Stütze).
Wählen Sie das erste Nebenteil aus (Träger).
Wählen Sie das zweite Nebenteil aus (Träger).
Klicken Sie mit der mittleren Maustaste, um die Verbindung zu erzeugen.

Teilerkennung


	Beschreibung
1	Obere und untere Stützenstirnplatten
2	Träger-Stirnplatten
3	Steifen

Registerkarte Abbildung

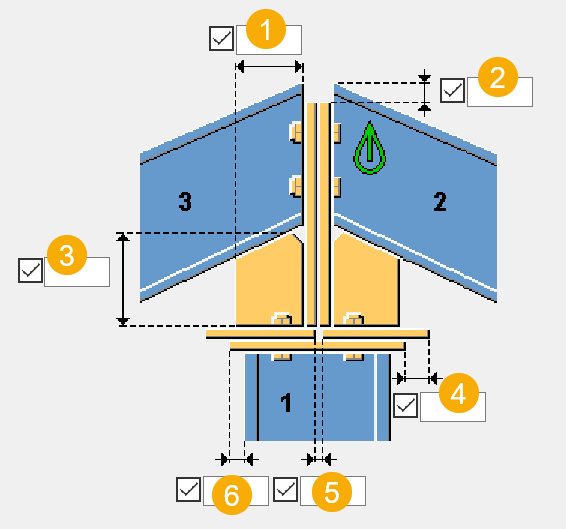

Definieren Sie auf der Registerkarte Abbildung die Verbindungsabmessungen.

Abmessungen


	Beschreibung	Standard
1	Breite Steifenblech	Entspricht der Breite der unteren Stützenplatte
2	Abstand zwischen Oberkante Trägerstirnplatte und Oberkante Träger	`-20 mm`
3	Steifenhöhe	`-200 mm`
4	Abstand zwischen den Kanten der Stützenstirnplatte	`0`
5	Abstand zwischen den oberen Stützenstirnplatten	`0`
6	Abstand zwischen unterer Stützenstirnplatte und Stützenkante	`10 mm`

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Eigenschaften für die Teile fest.

Teile


Option	Beschreibung	Standard
Träger-Stirnplatten	Stirnplattendicke	`10 mm`
Stirnplatten für Stütze	Dicke, Breite und Höhe der Stirnplatten	`10 mm`
Steifen	Steifenblechdicke	`10 mm`
Stirnplatten	Dicke, Breite und Höhe der Stirnplatten	Standardmäßig werden keine Montagebleche erstellt. Zum Erstellen von Montageblechen geben Sie die Dicke ein.

Registerkarte Parameter

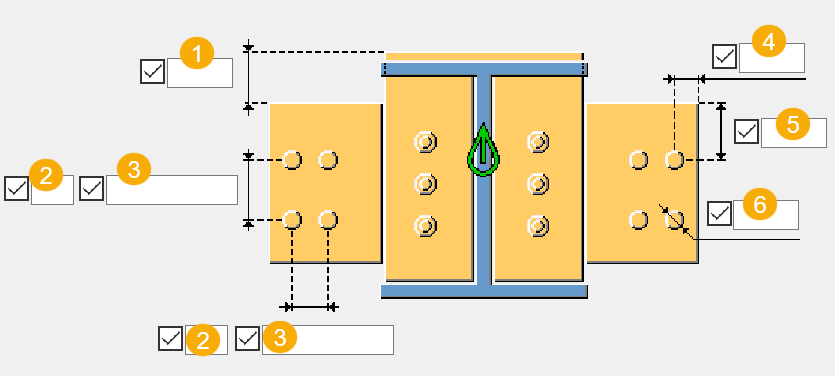

Auf der Registerkarte Parameter definieren Sie Position und Abmessungen des Montageblechs.

Abmessungen/Bemaßungen


	Beschreibung	Standard
1	Abstand zwischen Oberkante Stirnplatte und Kante Montageblech
2	Anzahl der Löcher im Montageblech in vertikaler und horizontaler Richtung	Vertikal = `2` Horizontal = `1`
3	Vertikaler und horizontaler Abstand zwischen den Löchern im Montageblech
4	Abstand zwischen Mittelpunkt äußerstes Loch im Montageblech und Außenkante Montageblech
5	Abstand zwischen Mittelpunkt obersten Loch im Montageblech und Oberkante Montageblech
6	Lochdurchmesser Montageblech

Abmessungen Steifeneckschnitt


	Beschreibung	Standard
1	Horizontales Eckschnittmaß	`20 mm`
2	Vertikales Eckschnittmaß	`20 mm`

Position Montageblech


Option	Beschreibung
	Standard Auf beiden Seiten werden Montagebleche erstellt. AutoDefaults kann diese Option ändern.
	Auf beiden Seiten werden Montagebleche erstellt.
	Das Montageblech wird auf der linken Seite erstellt.
	Das Montageblech wird auf der rechten Seite erstellt.

Registerkarte Flanschschrauben

Auf der Registerkarte Flanschschrauben definieren Sie Schraubengruppenabmessungen und Schraubeneigenschaften.

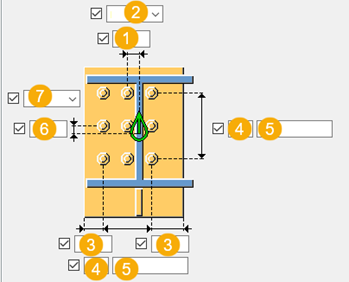

Maße Schraubengruppe


	Beschreibung
1	Abmessung für horizontale Schraubengruppenposition.
2	Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen. Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube. Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben. Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
6	Abmessung für vertikale Schraubengruppenposition.
7	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarte Stegschrauben

Definieren Sie auf der Registerkarte Stegschrauben die Schraubengruppenabmessungen und die Schraubeneigenschaften.

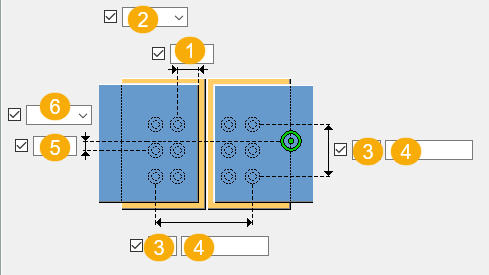

Maße Schraubengruppe


	Beschreibung
1	Abmessung für horizontale Schraubengruppenposition.
2	Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen. Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube. Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben. Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
5	Abmessung für vertikale Schraubengruppenposition.
6	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Entwurf

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarten Entwurf und Berechnung

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
