Klauenanschluss (47)
MIt Klauenanschluss (47) verbinden Sie zwei Hohlprofile über eine an das Nebenteil geschweißte Stirnplatte und zwei Keilleisten aus Blechen miteinander, wobei ein Blech an die Stirnplatte und das andere an das Hauptteil geschweißt wird.
Erzeugte Objekte
-
Stirnplatte
-
Blech
-
Schweißnähte
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Über Stirnplatte und Bleche verbundene Profile |
Auswahlreihenfolge
-
Wählen Sie das Hauptteil aus (Stütze oder Träger).
-
Wählen Sie das Nebenteil aus (Träger).
Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.
Teilerkennung
| Beschreibung | |
|---|---|
|
1 |
Stirnplatte |
|
2 |
Bleche |
Registerkarte Abbildung
Definieren Sie auf der Registerkarte Abbildung die Verbindungsabmessungen.
Abmessungen/Bemaßungen
| Beschreibung | Standard | |
|---|---|---|
|

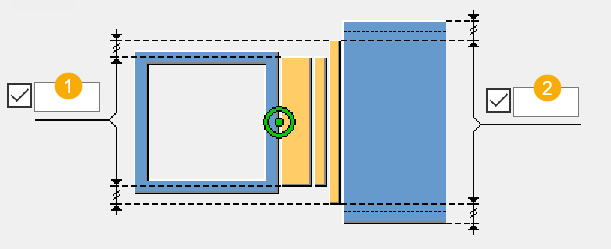

1 |
Abstand zwischen Kante Stirnplatte und Oberkante Nebenträger |
0,5 × Trägerflanschdicke |
|
2 |
Vertikale Position Nagel ab Oberseite Stirnplatte |
10 mm |
|
3 |
Abstand zwischen Stirnplattenkante und Unterkante Nebenträger |
| Beschreibung | Standard | |
|---|---|---|
|

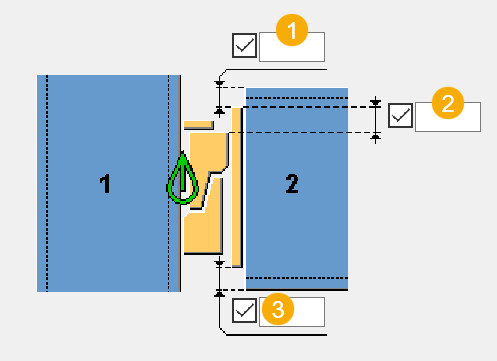

1 |
Horizontale Position Keilleiste ab Kante Stirnplatte |
0 |
|
2 |
Horizontale Position Stirnplatte |
0,5 × Trägerstegdicke |
Registerkarte Teile
Auf der Registerkarte Teile legen Sie die Eigenschaften für die Teile fest.
Teile
| Option | Beschreibung | Standard |
|---|---|---|
|
Stirnplatte (NT) |
Dicke der Stirnplatte |
1,5 × Nebenteil-Stegdicke |
|
Blech |
Dicke und Breite des Blechs |
Dicke = 10 mm Breite = 30 mm |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
Registerkarte Allgemein
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Entwurf
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Berechnung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Schweißnähte
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
