Doppelwinkel (3)

Der Doppelwinkel (3) verbindet zwei Träger oder einen Träger und eine Stütze über einen oder zwei verschraubte Winkel miteinander.

Erzeugte Objekte


Situation	Beschreibung
	Verschraubter Winkel zwischen den Teilen. Das Nebenteil kann geneigt sein.

Wählen Sie das Hauptteil aus.
Wählen Sie das Nebenteil aus.

Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.


	Beschreibung
1	Winkel

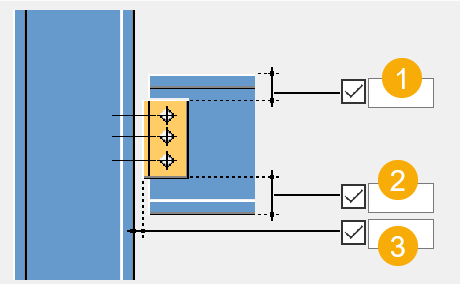

Definieren Sie auf der Registerkarte Abbildung die Winkellänge und den Spalt zwischen Hauptteil und Winkel.


	Beschreibung
1	Abstand zwischen Winkelkante und Oberkante Nebenteil. Die Winkellänge können Sie über den Abstand zwischen der Ober- und Unterkante des Nebenteils bestimmen.
2	Abstand zwischen Winkelkante und Unterkante Nebenteil.
3	Spalt zwischen dem Hauptteil und dem Winkel. Standardmäßig lautet der Wert `0`.

Definieren Sie auf der Registerkarte Teile die Winkeleigenschaften.


Option	Beschreibung	Standard
L-Profil	Wählen Sie das Profil aus dem Profilkatalog aus.	`L150-100-10`


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Definieren Sie auf der Registerkarte Parameter die Position der Winkel.


Option	Beschreibung

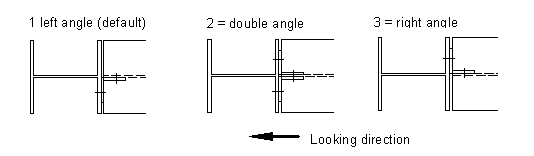

Platzierung	Standardmäßig wird der Winkel wird auf der linken Seite erstellt. Über die Option Mitte werden zwei Winkel erstellt.

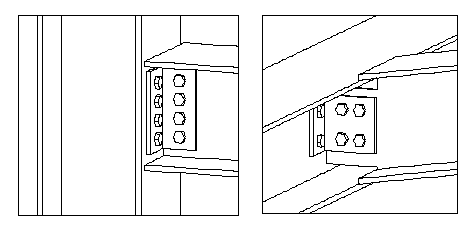

Definieren Sie auf der Registerkarte Ausklinkung die Ausklinkungsabmessungen am Nebenteil.
