Scherplatte Lasche geschraubt Spezial (39)

Scherplatte Lasche geschraubt Spezial (39) verbindet zwei Träger über eine geschraubte Lasche miteinander. Die Verbindung kann für geneigte, schräge und gedrehte Träger eingesetzt werden.

Erzeugte Objekte

Lasche
Steife
Schrauben
Schweißnähte

Verwendung


Option	Beschreibung
	Zwei über eine geschraubte Lasche miteinander verbundene Träger.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Träger).
Wählen Sie das Nebenteil aus (Träger).

Bei Auswahl des Nebenteils wird die Verbindung automatisch erstellt.

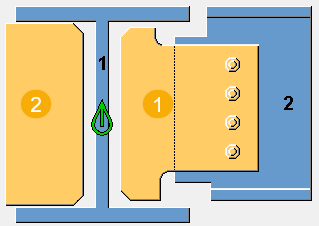

Teilerkennung


	Beschreibung
1	Lasche
2	Steife

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung die Verbindungsabmessungen.

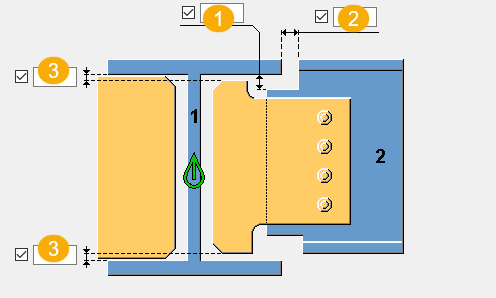

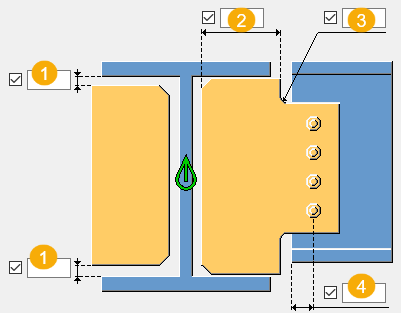

Abmessungen/Bemaßungen


	Beschreibung
1	Vertikale Abmessung des Schnitts zwischen Haupt- und Nebenteil
2	Horizontale Abmessung des Schnitts zwischen Haupt- und Nebenteil
3	Abstand zwischen Kante Lasche und Hauptteilflansch

Schnittgröße prüfen

Mit der Option Teilschnitte im Ausrundungsradius (K) zulassen können Sie definieren, ob Tekla Structures die Schnittgröße am Nebenteil prüft.

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Eigenschaften für die Teile fest.

Teile


Option	Beschreibung
Lasche	Dicke der Lasche.
Steifen	Dicke und Breite der Steife.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Auf der Registerkarte Parameter können Sie die Laschenposition, den Trägerendschnitt und das Schraubenbild definieren.

Abmessungen/Bemaßungen


	Beschreibung
1	Abstand zwischen Kante Steife und Hauptteilflansch.
2	Horizontale Abmessung des Laschenschnitts.
3	Radius des Laschenschnitts.
4	Abstand zwischen Kante Schraube und Kante Nebenteil.

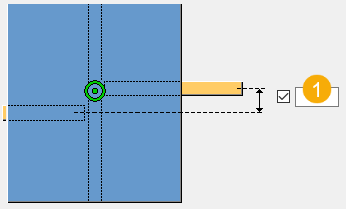

Versatz der Steifen


	Beschreibung
	Versatz der Steife zur Lasche entlang des Hauptteils.

Laschenposition


Option	Beschreibung
	Standard Die Lasche wird an der Vorderseite erstellt. AutoDefaults kann diese Option ändern.
	Die Lasche wird an der Vorderseite erstellt.
	Die Lasche wird an der Rückseite erstellt.

Schraubenbild


Option	Beschreibung
	Standard Das Schraubenbild entspricht dem Trägerende. AutoDefaults kann diese Option ändern.
	Automatisch Das Schraubenbild entspricht dem Trägerende.
	Schräges Schraubenbild
	Rechtwinkliges Schraubenbild

Ausklinkungsform


Option	Beschreibung
	Standard Quadrat AutoDefaults kann diese Option ändern.
	Automatisch Quadrat Je nach Nebenteilwinkel.
	Quadrat
	Schräg

Trägerendschnitt


Option	Beschreibung
	Standard Schrägschnitt AutoDefaults kann diese Option ändern.
	Automatisch Schrägschnitt Der Schnitt entspricht dem Trägerende.
	Senkrechter Schnitt
	Kein Ausschnitt

Erstellen von Steifen


Option	Beschreibung
	Standard Steife wird nicht erstellt.
	Steife wird nicht erstellt.
	Die Steife wird in voller Größe erstellt. Eckschnitt an der inneren oberen Ecke.
	Die Größe der Steife richtet sich nach der Lasche.
	Die Steife wird in voller Größe erstellt. Eckschnitt an beide inneren Ecken.

Registerkarte Schrauben

Auf der Registerkarte Schrauben definieren Sie Schraubengruppenabmessungen und Schraubeneigenschaften.

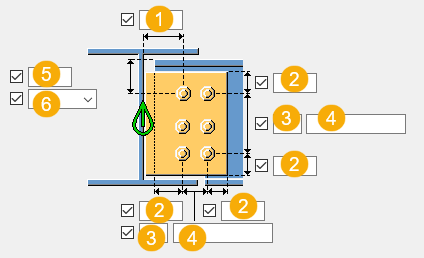

Maße Schraubengruppe


	Beschreibung
1	Abmessung für horizontale Schraubengruppenposition.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
5	Abmessung für vertikale Schraubengruppenposition.
6	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
