Scherplatte verschweißt oben (36)

Scherplatte verschweißt oben (36) verbindet zwei Träger über eine geschraubte Lasche miteinander. Die Verbindung kann für geneigte, schräge und gedrehte Träger eingesetzt werden.

Erzeugte Objekte

Lasche
Steife
Laschenverlängerung
Schrauben
Schweißnähte

Verwendung


Option	Beschreibung
	Zwei über eine geschraubte Lasche miteinander verbundene Träger.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Träger).
Wählen Sie das Nebenteil aus (Träger).

Bei Auswahl des Nebenteils wird die Verbindung automatisch erstellt.

Teilerkennung


	Beschreibung
1	Lasche
2	Steife
3	Untere Stegverlängerungsplatte

Registerkarte Abbildung

Auf der Registerkarte Abbildung können Sie den Abstand zwischen Haupt- und Nebenteil definieren.

Abmessungen/Bemaßungen


	Beschreibung
1	Abstand zwischen Haupt- und Nebenteil.

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Eigenschaften für die Teile fest.

Teile


Option	Beschreibung
Lasche	Dicke und Breite der Lasche
Steifenblech	Dicke und Breite der Steife
Untere Stegverl.	Dicke, Breite und Höhe der unteren Stegverlängerungsplatte


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Auf der Registerkarte Parameter können Sie die Laschenposition, den Trägerendschnitt und das Schraubenbild definieren.

Abmessungen/Bemaßungen


	Beschreibung
1	Abstand zwischen Kante Schraube und Kante Stegverlängerungsplatte

Versatz der Steifen


	Beschreibung
1	Versatz der Steife zur Lasche entlang des Hauptteils

Laschenposition


Option	Beschreibung
	Standard Die Lasche wird an der Vorderseite erstellt. AutoDefaults kann diese Option ändern.
	Die Lasche wird an der Vorderseite erstellt.
	Die Lasche wird an der Rückseite erstellt.

Schraubenbild


Option	Beschreibung
	Standard Das Schraubenbild entspricht dem Trägerende. AutoDefaults kann diese Option ändern.
	Automatisch Das Schraubenbild entspricht dem Trägerende.
	Schräges Schraubenbild
	Rechtwinkliges Schraubenbild

Trägerendschnitt


Option	Beschreibung
	Standard Schräg AutoDefaults kann diese Option ändern.
	Automatisch Schräg Der Schnitt entspricht dem Trägerende.
	Senkrechter Schnitt
	Kein Ausschnitt

Erstellen von Steifen


Option	Beschreibung
	Standard Steife wird nicht erstellt. AutoDefaults kann diese Option ändern.
	Steife wird nicht erstellt.
	Die Größe der Steife richtet sich nach der Lasche.
	Die Steife wird in voller Größe erstellt. Eckschnitt an der inneren oberen Ecke.
	Die Steife wird in voller Größe erstellt. Eckschnitt an beide inneren Ecken.

Stegverlängerungsplatte


Option	Beschreibung
	Standard Tekla Structures bestimmt anhand der Geometrie der Verbindung, ob das Blech zu erstellen ist. AutoDefaults kann diese Option ändern.
	Automatisch Tekla Structures bestimmt anhand der Geometrie der Verbindung, ob das Blech zu erstellen ist.
	Die Stegverlängerungsplatte wird nicht erstellt.
	Die Stegverlängerungsplatte wird erstellt.

Registerkarte Schweißnahtvorbereitung

Auf der Registerkarte Schweißnahtvorbereitung können Sie die Schweißzugangslöcher an Trägerenden definieren.

Schweißnahtvorbereitung für Flansch.


	Beschreibung
1	Schweißnahtlücke am Flansch
2	Flanschvorbereitungswinkel in Grad
3	Abstand zwischen Kante Schweißnaht und Unterkante Trägerflansch.

Schweißzugangsloch


	Beschreibung
1	Radius des Schweißzugangslochs

Schweißnahtvorbereitung des Stegs


	Beschreibung
1	Abstand zwischen Kante Schweißnaht und Trägersteg
2	Stegvorbereitungswinkel in Grad
3	Schweißnahtlücke im Steg

Registerkarte Ausklinkung

Auf der Registerkarte Ausklinkung können Sie Ausklinkungen am Nebenträger erstellen sowie Form und Abmessungen der Ausklinkungen bestimmen.

Ausklinkungsform


Option	Beschreibung
	Auswahl der Ausklinkungsform.

Ausklinkungsseite


Option	Beschreibung
	Standard Auf beiden Seiten werden Ausklinkungen erstellt. AutoDefaults kann diese Option ändern.
	Automatisch Auf beiden Seiten werden Ausklinkungen erstellt.
	Die Ausklinkung wird auf der linken Seite erstellt.
	Auf beiden Seiten werden Ausklinkungen erstellt.
	Die Ausklinkung wird auf der rechten Seite erstellt.

Ausklinkung mit Eckschnitten


Option	Beschreibung
	Länge des schmalen Teils der Ausklinkung mit Eckschnitten.

Abmessung der Ausklinkung


	Beschreibung
1	Vertikales Ausklinkungsmaß
2	Horizontales Ausklinkungsmaß

Registerkarte Schrauben

Auf der Registerkarte Schrauben definieren Sie Schraubengruppenabmessungen und Schraubeneigenschaften.

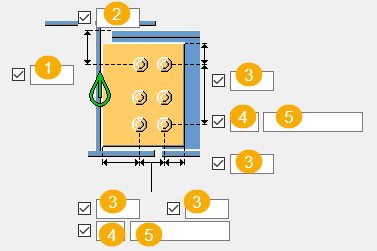

Maße Schraubengruppe


	Beschreibung
1	Abmessung für vertikale Schraubengruppenposition.
2	Abmessung für horizontale Schraubengruppenposition.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
