Gerber-Stoß (33)

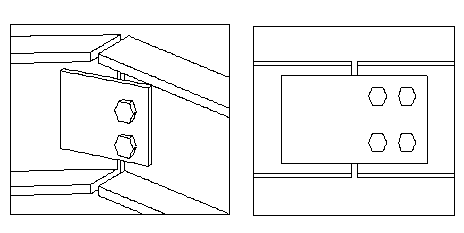

Gerber-Stoß (33) verbindet zwei Trägerenden über eine an den Hauptteilsteg geschweißte und an den Nebenteilsteg geschraubte Stirnplatte miteinander. Die Trägerstege liegen in derselben Ebene.

Erzeugte Objekte

Stirnplatte
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Zwei über eine an das Hauptteil geschweißte und an das Nebenteil geschraubte Stirnplatte miteinander verbundene Träger. Das Nebenteil kann schräg sein.
	Zwei über eine an das Hauptteil geschweißte und an das Nebenteil geschraubte Stoßlasche verbundene Träger. Die Teile werden gedreht.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Träger).
Wählen Sie das Nebenteil aus (Träger).

Bei Auswahl des Nebenteils wird die Verbindung automatisch erstellt.

Teilerkennung


	Beschreibung
1	Stirnplatte

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung die Verbindungsabmessungen.

Abmessungen


	Beschreibung	Standard
1	Breite des Teils der mit dem Hauptteil verbundenen Stirnplatte	Entspricht der Breite des Teils der mit dem Nebenteil verbundenen Stirnplatte. Das Blech wird symmetrisch mit beiden Trägern verbunden.
2	Lichter Abstand zwischen Hauptteil und Nebenteil Der lichte Abstand wird an beiden Trägern symmetrisch erstellt.	`10 mm`
3	Abstand zwischen Kante Stirnplatte und Unterkante Nebenteil Durch diese Abmessungen wird die Blechhöhe definiert. Die Breite wird durch die horizontalen Kantenabstände der Schraubengruppe definiert.

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Eigenschaften für die Teile fest.

Teile


Option	Beschreibung	Standard
Blech	Dicke der Stirnplatte	Hälfte des Schraubendurchmessers


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Auf der Registerkarte Parameter können Sie Position und Anzahl der Stirnplatten bestimmen.

Position der Stirnplatte


Option	Beschreibung
	Standard Rechte Seite des Nebenteils AutoDefaults kann diese Option ändern.
	Rechte Seite des Nebenteils
	Mittig, Bleche auf beiden Seiten des Nebenteils
	Linke Seite des Nebenteils

Registerkarte Schrauben

Definieren Sie auf der Registerkarte Schrauben die Schraubengruppenabmessungen und die Schraubeneigenschaften.

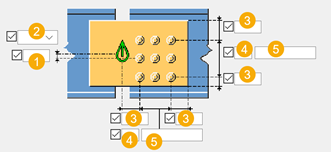

Maße Schraubengruppe


	Beschreibung
1	Abmessung für vertikale Schraubengruppenposition.
2	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
