Eck-Stützenkopf Typ 2 (2)

Eck-Stützenkopf Typ 2 (2) verbindet einen Träger mit dem Stützenkopf. Durch die Verbindung werden zwei Bleche erstellt: eines wird an die Unterseite des Trägers und ein anderes an den Stützenkopf geschweißt. Die Bleche werden miteinander verschraubt.

Erzeugte Objekte

Kopfplatten
Stirnplatte
Schrauben
Schweißnähte

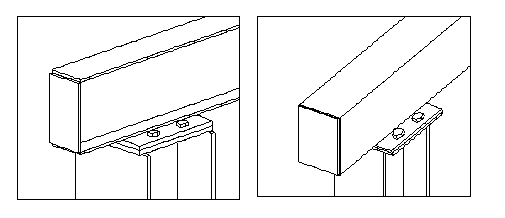

Verwendung


Situation	Beschreibung
	Träger und Stütze werden über zwei verschraubte Kopfplatten verbunden. Die Stirnplatte wird am Trägerende erstellt.

Auswahlreihenfolge

Wählen Sie das Hauptteil (Träger oder Stütze) aus.
Wählen Sie das Nebenteil aus (Träger oder Stütze).

Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.

Teilerkennung


	Beschreibung
1	Obere Kopfplatte Untere Kopfplatte
2	Stirnplatte

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung die Verbindungsabmessungen.

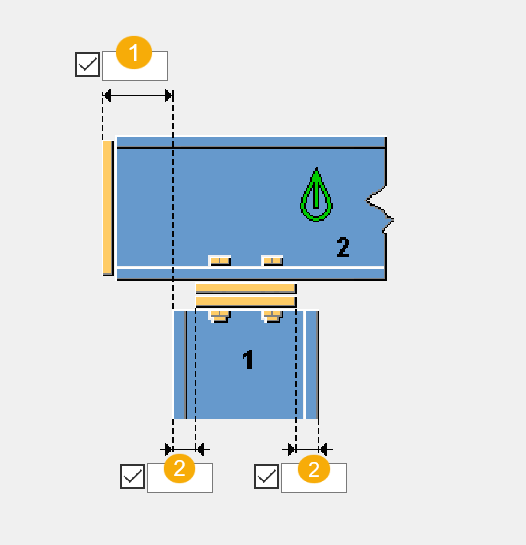

Abmessungen/Bemaßungen


	Beschreibung	Standard
1	Schnittabstand zwischen Nebenträgerende und Hauptteilkante.
2	Abstand zwischen Stirnplatte und Hauptteilkante.	`-10 mm` Durch positive Werte nähert sich die Stirnplattenkante dem Stützenmittelpunkt.

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Eigenschaften für die Teile fest.

Teile


Option	Beschreibung
Untere Kopfplatte	Dicke, Breite und Höhe der Kopfplatte.
Obere Kopfplatte	Dicke, Breite und Höhe der Kopfplatte.
Stirnplatten	Dicke, Breite und Höhe der Stirnplatte. Wenn Sie die Blechdicke leer lassen, wird keine Stirnplatte erstellt.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Definieren Sie auf der Registerkarte Parameter die Abmessungen der Bleche.

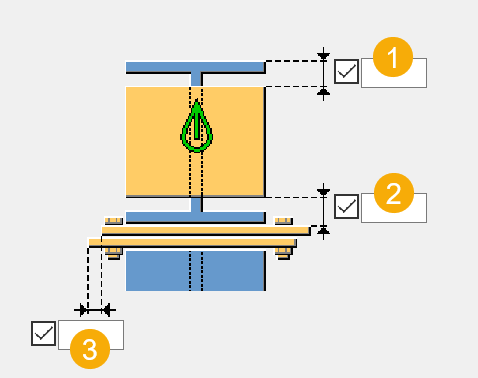

Blechabmessungen


	Beschreibung
1	Stirnplattenrandabstand am Flansch des Nebenteils. Dieser Abstand wirkt sich auf die Größe der mit dem Ende des Nebenteils verschweißten Stirnplatte aus.
2	Abstand zwischen Stirnplattenkanten und obere Kopfplatte. Dieser Abstand wirkt sich auf die Größe der mit dem Ende des Nebenteils verschweißten Stirnplatte aus.

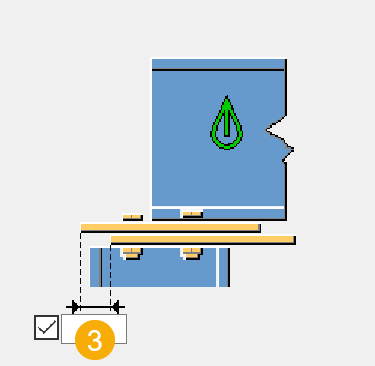

3	Abmessung der Kopfplattenkante.

Spaltgröße

Definieren Sie den Grenzwert für den Spalt zwischen Stirnplatte und Nebenträger. Anhand dieses Spalts können Sie bei leicht gekrümmten oder geneigten Trägern entscheiden, ob der Endwinkel so klein ist, dass das Trägerende gerade bleiben kann.

Wenn der tatsächliche Spalt kleiner ist als dieser Wert, bleibt das Trägerende gerade.

Wenn der tatsächliche Spalt größer als dieser Wert ist, wird das Trägerende auf der Stirnplatte angepasst.

Registerkarte Schrauben

Definieren Sie auf der Registerkarte Schrauben die Schraubengruppenabmessungen und die Schraubeneigenschaften.

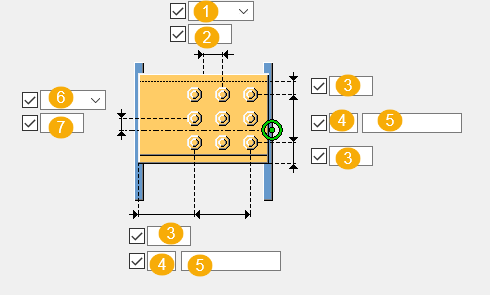

Maße Schraubengruppe


	Beschreibung
1	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
2	Abmessung für vertikale Schraubengruppenposition.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
6	Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen. Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube. Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben. Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.
7	Abmessung für horizontale Schraubengruppenposition.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
