Geschraubte Kopfplatte (27)

Geschraubte Kopfplatte (27) verbindet eine Stütze oder einen Träger über eine Fußplatte mit maximal 10 Trägern. Für W-Profile können Steifen erstellt werden.

Erzeugte Objekte

Fußplatte
Steifen (nur für I-Profile)
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Zwischen Stützenende und Träger erstellte Fußplatte

Auswahlreihenfolge

Wählen Sie das Hauptteil aus.
Wählen Sie das Nebenteil aus.

Sie können maximal 10 Nebenteile auswählen.
Zum Erstellen der Verbindung drücken Sie die mittlere Maustaste.

Teilerkennung


	Beschreibung
1	Fußplatte
2	Steife

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung die Blechposition und Eckschnitte.

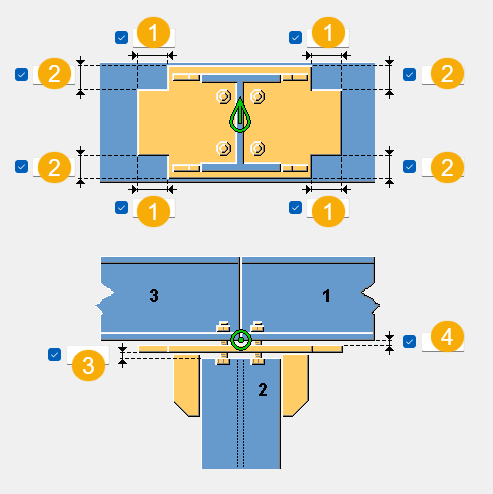

Abmessungen/Bemaßungen


	Beschreibung
1	Horizontale Eckschnittabmessung
2	Vertikale Eckschnittabmessung
3	Versatz der Fußplatte von der Kante des Nebenteils
4	Versatz der Fußplatte von der Hauptteilkante

Registerkarte Teile

Auf der Registerkarte Teile können Sie die Eigenschaften für die Teile definieren.

Teile


Option	Beschreibung
Fußplatte	Dicke, Breite und Höhe der Fußplatte
Steifen	Dicke, Breite und Höhe der Steifen


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Verwenden Sie die Registerkarte Parameter , um die Kondensationslöffnungen und die Eckenform der Fußplatte zu definieren.


Option	Beschreibung
Blechumgriff	Definieren Sie, wie die Fußplatten-Größe automatisch bestimmt wird: Um Schrauben und Stützen Nur um Schrauben herum Nur um die Stütze herum Um Schrauben und Träger herum Um Schrauben, Träger und Stütze herum
Kondensationsöffnungen Seiten 1-4	Definieren Sie 1 - 4 Kondensationslöcher in den Seitenwänden bestimmter Profile. Sie können eine beliebige Kombination mit den Ziffern 1, 2, 3, 4 eingeben. Durch die Aufwärtsrichtung der Komponente wird die Platzierung der ersten Kondensationsöffnung 1 in der Profilwand bestimmt. Die nachfolgenden Löcher 2–4 werden im Uhrzeigersinn an den Profilwänden platziert. Halbkreisförmige Löcher werden nur an der Unterseite von gelagerten TS- und Rohrstützen platziert.
Durchmesser Kondensationsöffnungen	Definieren Sie den Durchmesser der Kondensationsöffnungen.

Fußplattenform-Eckenform


	Beschreibung
1	Legen Sie fest, welche Blechecken umgeformt werden. Sie können die Eckennummern in beliebiger Reihenfolge eingeben. Ecken werden nicht umgeformt, wenn Sie keine Zahlen eingeben.
2	Definieren Sie den horizontalen Versatz des Bleches von der Mittellinie der Schraube. Dieser Versatz wird angewendet, wenn Blechumgriff auf Automatisch eingestellt ist.
3	Definieren Sie den vertikalen Versatz des Bleches von der Mittellinie der Schraube. Dieser Versatz wird angewendet, wenn Blechumgriff auf Automatisch eingestellt ist.

Registerkarte Schrauben

Auf der Registerkarte Schrauben können Sie die Schraubengruppenabmessungen und die Schraubeneigenschaften definieren.

Maße Schraubengruppe


	Beschreibung
1	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
2	Abmessung für vertikale Schraubengruppenposition.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
5	Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen. Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube. Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben. Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.
6	Abmessung für horizontale Schraubengruppenposition.

Schraubengruppendrehung


	Beschreibung
1	Definieren Sie die Drehung der Schraubengruppe um die Mittellinie der Stütze, gemessen vom Stützensteg.

Löschen von Schrauben


Option	Beschreibung
Ecktoleranz beim Löschen von Schrauben	Definieren Sie den Mindestschraubenrandabstand für das Löschen von Schrauben. Der Abstand wird von der Schraubenmitte zur Kante des Blechs gemessen.
Schrauben löschen	Legen Sie fest, welche Schrauben gelöscht werden. Geben Sie die Schraubennummern von der ersten Schraube in der ersten Reihe bis zur letzten Schraube in der letzten Reihe ein, zum Beispiel `1 3 10`. Geben Sie `A` oder `a` ein, um alle Schrauben zu löschen.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standardmäßig
1	Vertikale Abmessung des Langlochs	`0` ergibt ein rundes Loch.
2	Horizontale Langlochabmessung oder Lochspiel bei großen Löchern	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Speziallöcher für Schrauben

Sie können spezielle Löcher erstellen und die Teile definieren, in denen die speziellen Löcher erstellt werden.


Option	Beschreibung
	Standardmäßig Es werden keine speziellen Löcher erstellt. AutoDefaults kann diese Option ändern.
	Es werden keine speziellen Löcher erstellt.
	lm Teil werden Speziallöcher erstellt.
	In der Stirnplatte werden spezielle Löcher erstellt.
	Sowohl in der Kopfplatte als auch im Teil werden Speziallöcher erstellt.
