Doppelwinkel (Steg) (25)

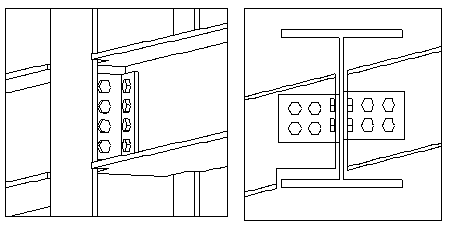

Doppelwinkel Steg (25) verbindet zwei Träger mit einem Träger oder einer Stütze über einen oder zwei verschraubte Winkel.
Erzeugte Objekte
-
Winkel
-
Schrauben
Verwendung
| Option | Beschreibung |
|---|---|
|
|
Zwei Träger werden mit einer Stütze oder einem Träger mit Hilfe von verschraubten Winkeln verbunden. |
Auswahlreihenfolge
-
Wählen Sie das Hauptteil aus (Stütze oder Träger).
-
Wählen Sie das erste Nebenteil aus (Träger).
-
Wählen Sie das zweite Nebenteil aus (Träger).
Klicken Sie mit der mittleren Maustaste, um die Komponente zu erstellen.
Teilerkennung
| Beschreibung | |
|---|---|
|
1 |
L-Profil |
|
2 |
L-Profil 2 |
Registerkarte Abbildung
Definieren Sie auf der Registerkarte Abbildung die Länge des L-Profils und den Spalt zwischen Hauptteil und Winkelprofilen. Die L-Profillänge kann über den Abstand L-Profilkante bestimmt werden.

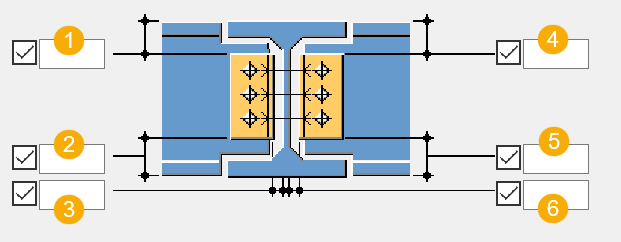

Abmessungen
| Beschreibung | |
|---|---|
|
1 |
Abstand zwischen L-Profilkante und Oberkante erstes Nebenteil. |
|
2 |
Abstand zwischen L-Profilkante und Unterkante erstes Nebenteil. |
|
3 |
Spalt zwischen Hauptteil und Winkelprofil des ersten Nebenteils. Standardmäßig beträgt der Wert Null. |
|
4 |
Abstand zwischen L-Profilkante 2 und Oberkante zweites Nebenteil. |
|
5 |
Abstand zwischen L-Profilkante 2 und Unterkante zweites Nebenteil. |
|
6 |
Spalt zwischen Hauptteil und Winkelprofil des zweiten Nebenteils. Standardmäßig beträgt der Wert Null. |
Registerkarte Teile
Definieren Sie auf der Registerkarte Teile die Winkelprofileigenschaften.
Teile
| Option | Beschreibung | Standard |
|---|---|---|
|
L-Profil |
Wählen Sie das Profil aus dem Profilkatalog aus. |
L150-100-10 |
|
L-Profil 2 |
Wählen Sie das Profil aus dem Profilkatalog aus. |
L150-100-10 |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
Registerkarte Parameter
Definieren Sie auf der Registerkarte Parameter die Positionen der Winkelprofile.
Winkelprofilpositionen
| Option | Beschreibung |
|---|---|
|
Platzierung, Platzierung 2 |
Definieren Sie Anzahl und Seiten der Winkel bei Einzelwinkelverbindungen für beide Seiten separat. |
|

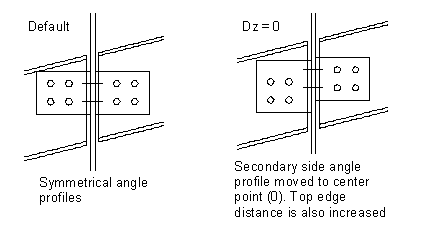

Verschieben Sie L-Prof. 2 in Z-Richtung, Verschieben Sie L.Prof. 2 in Y-Richtung
|
Verschieben Sie die Position von Winkelprofilen auf der Nebenteilseite. Standardmäßig werden die Winkelprofile symmetrisch angeordnet. Beim Verbinden von schrägen Nebenträgern können die Winkelprofile beispielsweise über die Versätze platziert werden. |
Verschraubungsrichtung
|
Option |
Beschreibung |
|---|---|
|
|
Standard Schraubenrichtung 1 AutoDefaults kann diese Option ändern. |
|
|
Verschraubungsrichtung 1 |
|
|
Verschraubungsrichtung 2 |
Registerkarte Ausklinkung
Definieren Sie auf der Registerkarte Ausklinkung die Abmessungen der Ausklinkung am Nebenteil.

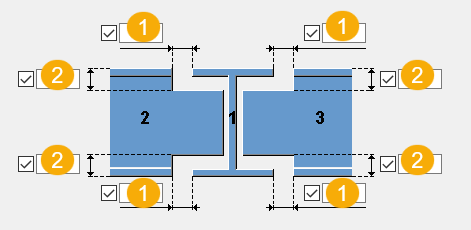

Ausschnittabmessungen
| Beschreibung | Standard | |
|---|---|---|
|
1 |
Abmessungen für horizontale Flanschausschnitte. |
10 mm |
|
2 |
Abmessungen für vertikale Flanschausschnitte. |
Der Spalt zwischen Kante Ausklinkung und dem Trägerflansch entspricht der Stegrundung des Hauptteils. Die Höhe der Ausklinkung wird auf jeweils 5 mm gerundet. |
Schrauben
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Allgemein
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Berechnung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Bemessung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
