Geschraubtes Knotenblech (196)

Geschraubtes Knotenblech (196) verbindet 1 bis 10 Verbandsstäbe mit Hilfe eines an einen Träger oder eine Stütze geschraubten oder geschweißten Knotenblechs mit einem Träger oder einer Stütze. Die Verbandsstäbe sind an das Knotenblech geschraubt. Winkel können entweder an den Enden der Verbandsstäbe oder an einer der Seiten erstellt werden.

Erzeugte Objekte

Knotenblech
Winkel oder Laschen (optional), die das Knotenblech mit dem Träger oder der Stütze verbinden
Winkel (optional), die den Verbandsstab mit dem Knotenblech verbinden
Verbindungsbleche
Abschlussbleche (Rohrverbände)
Steifen (optional)
Schrauben
Schweißnähte
Schnitte

Verwendung


Situation	Beschreibung
	Verbandsprofil: Rechteckprofil Das Knotenblech wird mit einem Winkel an den Trägerflansch geschraubt. Die Verbände werden um das Knotenblech herum genutet und mit Schrauben und Winkeln befestigt.
	Verbandsprofil: Rohr Das Knotenblech ist an den Trägersteg geschweißt. Der Verbandsstab wird um das Knotenblech herum genutet und damit gelenkig verbunden.
	Verbandsprofil: T Das Knotenblech ist an den Trägerflansch geschweißt. Der Verband ist an das Knotenblech geschraubt.
	Verbandsprofil: L Das Knotenblech ist an den Stützenflansch geschweißt. Der Verband ist an das Knotenblech geschraubt.

Bevor Sie beginnen

Erstellen Sie einen Träger oder eine Stütze und 1 bis 10 Verbandsstäbe.

Auswahlreihenfolge

Wählen Sie das Hauptteil (Träger oder Stütze) aus.
Wählen Sie das Nebenteil aus (erster Verbandsstab).
Wählen Sie das zweite Nebenteil (zweiter Verbandsstab).
Wählen Sie die folgenden Nebenteile aus (folgende Verbandsstäbe).
Zum Erstellen der Komponente drücken Sie die mittlere Maustaste.

Teilidentifikationsschlüssel



1	Knotenblech
2	Winkel

Anmerkung:

Tekla Structures verwendet die Werte aus der Datei joints.def, um diese Komponente zu erstellen.

Registerkarte Abbildung

Auf der Registerkarte Abbildung können Sie die Abmessungen für die Position und Form des Knotenblechs definieren.

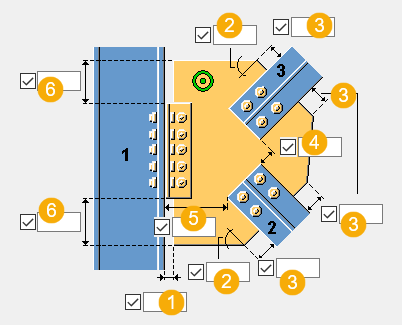

Abmessungen


	Beschreibung
1	Definieren Sie den Abstand zwischen der Knotenblechkante und dem Hauptteil.
2	Definieren Sie den Eckwinkel des Knotenblechs (in Grad). Dieser Wert beeinflusst die Form des Knotenblechs.
3	Definieren Sie die Länge der Kante des Knotenblechs. Dieser Wert beeinflusst die Form des Knotenblechs.
4	Definieren Sie den Abstand zwischen den Verbandsstäben.
5	Definieren Sie den Abstand zwischen dem Hauptteil und dem Verbandsstab.
6	Definieren Sie den Abstand zwischen dem Winkel oder der Kante des Verbindungsblechs und der Kante des Knotenblechs.

Anmerkung: In den folgenden Beispielen werden lediglich einige der verfügbaren Optionen gezeigt. Weitere Optionen finden Sie auf der Registerkarte Abbildung.

Platzierung des Knotenblechs

Definieren Sie, wie das Knotenblech bei Verwendung einer Fußplatte platziert wird.


Option	Beschreibung
	Standard Das Knotenblech ist parallel zum Hauptteil. AutoDefaults kann diese Option ändern.
	Das Knotenblech ist parallel zum Verbandsstab.

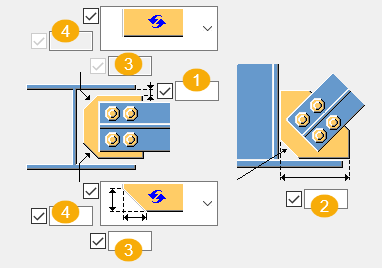

Eckschnitt des Knotenblechs

Definieren Sie den Typ und die Abmessungen der Knotenblecheckschnitte und die Winkelbegrenzung für parallelen Verband.


	Beschreibung
1	Abstand zwischen dem Verbindungsblech und dem inneren Flansch des Hauptteils.
2	Horizontaler Abstand zwischen der Kante des Knotenblechs und dem Flansch des Hauptteils.
3	Horizontale Abmessung des Eckschnitts. Standardmäßig wird kein zweiter Eckschnitt erstellt.
4	Vertikale Abmessung des Eckschnitts. Standardmäßig wird kein zweiter Eckschnitt erstellt.

Schnittgröße

Wenn das Knotenblech durch das Hauptteil verläuft, definieren Sie die Größe des Schnitts, der für das Knotenblech erstellt wird.


	Beschreibung
1	Definieren Sie die horizontale Größe des Schnitts.
2	Definieren Sie die vertikale Größe des Schnitts.

Registerkarte Knotenblech

Steuern Sie über die Registerkarte Knotenblech die Eigenschaften, Form und Position des Knotenblechs sowie die Eigenschaften und Ausrichtung des Winkels und die Winkelbegrenzung für Parallelverbände.

Bleche


Option	Beschreibung
Knotenblech	Dicke, Breite und Höhe des Knotenblechs.
Verbindungsbl.	Dicke und Breite des Verbindungsblechs.
L-Profil	Wählen Sie das Winkelprofil aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Anmerkung: In den folgenden Beispielen werden lediglich einige der verfügbaren Optionen gezeigt. Weitere Optionen finden Sie auf der Registerkarte Knotenblech.

Knotenblechverbindung

Definieren Sie, wie das Knotenblech mit dem Hauptteil verbunden wird.


Option	Beschreibung
	Standard Das Knotenblech wird direkt mit dem Hauptteil verbunden. AutoDefaults kann diese Option ändern.
	Das Knotenblech ist mit Winkeln mit dem Hauptteil verbunden. Wählen Sie aus, an welcher Seite des Knotenblechs die Winkel erstellt werden.
	Das Knotenblech ist mit einem Verbindungsblech mit dem Hauptteil verbunden. Wählen Sie aus, an welcher Seite des Knotenblechs das Verbindungsblech erstellt werden.

Winkelausrichtung

Definieren Sie, wie der Winkel an der Verbindung platziert wird.


Option	Beschreibung
	Standard Der Winkel wird so auf der Verbindung platziert, dass der längere Schenkel mit dem Knotenblech verbunden ist. AutoDefaults kann diese Option ändern.
	Der Winkel wird so auf der Verbindung platziert, dass der längere Schenkel mit dem Hauptteil verbunden ist.

Form Knotenblech

Wenn Sie die Option zur Optimierung des Knotenblechgewichts auswählen, können Sie definieren, ob die Auswahlreihenfolge der Verbände deren Position beeinflusst.


Option	Beschreibung
	Standard AutoDefaults kann diese Option ändern.
	Mit dieser Option wird das Gewicht des Knotenblechs optimiert.

Verbandposition


Option	Beschreibung
	Standard Die Verbandposition wird nicht beeinflusst. AutoDefaults kann diese Option ändern.
	Der erste ausgewählte Verband wird am nächsten zum Hauptteil platziert.

Knotenblechposition auf dem Verband

Definieren Sie, wo das Knotenblech auf dem Verband platziert werden soll. Bei Bedarf können Sie eine Feinabstimmung der Knotenblechposition vornehmen, indem Sie es in z- oder y-Richtung verschieben.


Option	Beschreibung
	Standard Das Knotenblech wird in der Mitte des Verbands positioniert. AutoDefaults kann diese Option ändern.
	Das Knotenblech wird am oberen Flansch des Verbands positioniert.
	Definieren Sie, wie weit das Knotenblech in z-Richtung verschoben wird.
	Definieren Sie, wie weit das Knotenblech in y-Richtung verschoben wird.

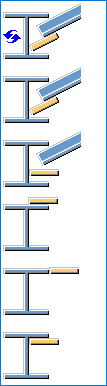

Knotenblech-Plattenposition an der Stütze oder am Träger


Option	Beschreibung
	Wählen Sie die Position des Knotenblechs aus. Nach Standardeinstellung verläuft es parallel zur Strebe.

Registerkarte Verbandsverb.

Definieren Sie auf die Registerkarte Verbandsverb. die Eigenschaften von Abschlussblech, Verbandsausklinkung und Schlitz.

Abschlussblech


Option	Beschreibung
Abschlussblech	Dicke des Abschlussblechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Verbandsausklinkung


Option	Beschreibung
	Wählen Sie aus, ob der Verband ausgeklinkt ist.
	Vertikales Ausklinkungsmaß. Horizontales Ausklinkungsmaß. Ausklinkungswinkel.
	Definieren Sie den Abstand zwischen Blech und Außenkante Verband.
	Wählen Sie aus, ob die Verbandsenden mit Schrägschnitten oder eckig erstellt werden sollen.

Registerkarte Knotenblechschrauben

Steuern Sie auf der Registerkarte Knotenblechschrauben die Schraubengruppeneigenschaften für die Schrauben, mit denen das Knotenblech am Hauptteil verbunden wird, sowie die Winkelbefestigung.

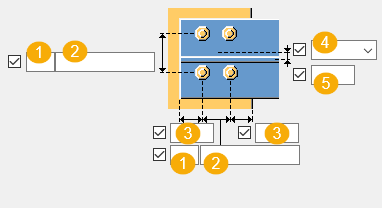

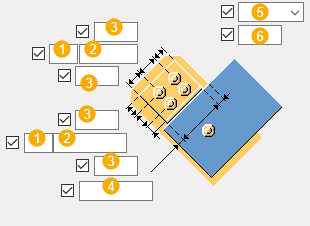

Maße Schraubengruppe



1	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
2	Anzahl der Schrauben.
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
4	Abmessung für vertikale Schraubengruppenposition.
5	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden.
6	Abmessung für horizontale Schraubengruppenposition.
7	Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen.



1	Ort, wo die Schrauben montiert werden sollen.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Anschlusswinkel Befestigungstyp


Option	Beschreibung
	Standard Beide Teile werden verschraubt. AutoDefaults kann diese Option ändern.
	Automatisch Wenn das Hauptteil ein Rohrprofil ist, werden die Anschlusswinkel mit dem Hauptteil verschweißt und mit dem Nebenteil verschraubt. Ansonsten werden die Anschlusswinkel mit beiden Teilen verschraubt.
	Das Hauptteil wird verschraubt und das Nebenteil verschweißt.
	Das Hauptteil wird verschweißt und das Nebenteil verschraubt.
	Beide Teile werden verschraubt.
	Beide Teile sind verschweißt.

Schrauben am Knotenblech

Definieren Sie, ob das Knotenblech mit Schrauben an das Hauptteil angebracht ist, wenn keine Anschlusswinkel verwendet werden.


Option	Beschreibung
	Standard Es werden keine Schrauben im Knotenblech erstellt. AutoDefaults kann diese Option ändern.
	Es werden Schrauben im Knotenblech erstellt.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Registerkarte Verbandsschrauben 1/Verbandsschrauben 2/Verbandsschrauben 3

Auf den Registerkarten Verbandsschrauben 1, Verbandsschrauben 2 und Verbandsschrauben 3 steuern Sie die Schrauben, die die erste, zweite und nachfolgenden Verbandsprofile mit dem Knotenblech zu verbinden.

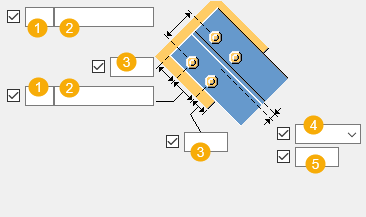

Maße Schraubengruppe


	Beschreibung
1	Anzahl der Schrauben.
2	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden.
5	Abmessung für vertikale Schraubengruppenposition.

Schraubenabstand

Definieren Sie den Mindestabstand der Verbindungsblechschrauben zum Schnittpunkt des Hauptteils und den Mittellinien des Verbands. Wenn ein Verband rechtwinklig zum Hauptteil ist, wird der Abstand von der Mittellinie des Hauptteils zu den nächsten Schrauben gemessen.

Attribute für Verband geschweißt Typ 1 (22)

Bei hohlen Nebenteilen entfernt Verband geschraubt Typ T1 (196) automatisch Verbindungsobjekte, die zwischen dem hohlen Nebenteil und dem Knotenblech erzeugt werden, und verwendet an ihrer Stelle die Verbindung Verband geschweißt Typ 1 (22).

Um festzulegen, welche Eigenschaftsdatei Verband geschweißt Typ 1 (22) verwenden soll, gehen Sie zur Registerkarte Verbandsschrauben 2, und geben Sie den Namen der Eigenschaftsdatei im Feld Attribute für Verband geschweißt Typ 1 (22) ein.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Registerkarte Winkelschrauben

Steuern Sie über die Registerkarte Winkelschrauben die Schrauben, mit denen das Winkelprofil verbunden wird.

Teil


Option	Beschreibung
L-Profil	Wählen Sie das Winkelprofil aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

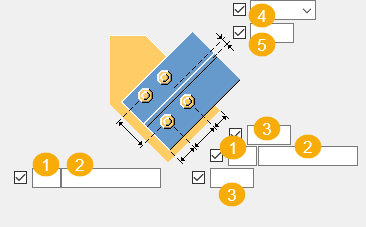

Maße Schraubengruppe


	Beschreibung
1	Anzahl der Schrauben.
2	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Definieren Sie den Abstand zwischen den Kanten des Winkels und des Verbands.
5	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden.
6	Abmessung für vertikale Schraubengruppenposition.

Position des Winkels


Option	Beschreibung
	Wählen Sie die Winkelposition aus.

Registerkarte Steifen

Auf der Registerkarte Steifen können Sie die Eigenschaften und Abmessungen von Steifen definieren.

Teile


Teil	Beschreibung
Steife 1, Steife 2	Dicke der Steife.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Steifenlänge


	Beschreibung
1	Definieren Sie den Abstand zwischen Steifenkante und Knotenblechkante.
2	Definieren Sie die Länge der Steife.

Steifenabmessungen


	Beschreibung
1	Definieren Sie die Breite der Steife.
2	Definieren Sie die Länge der Steifenauflage.
3	Definieren Sie die Länge des Abschrägung der Steife.
4	Definieren Sie den Abstand zur Mittellinie der Steife.
5	Definieren Sie den vertikalen Abstand zwischen der Steifenauflage und der Abschrägung.
