Offshore 4 (195)
Mit Offshore Typ 2 (195) erstellen Sie eine konische Stoßverbindung zwischen zwei Rohrprofilen mit unterschiedlichen Durchmessern. Die Länge und den Schweißnahttyp des Stoßes können Sie bestimmen.
Erzeugte Objekte
-
Schweißnähte
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Es wird eine konische Stoßverbindung zwischen zwei Rohrprofilen mit unterschiedlichen Durchmessern erstellt. |
Auswahlreihenfolge
-
Wählen Sie das Hauptteil aus.
-
Wählen Sie das Nebenteil aus.
Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.
Registerkarte Abbildung

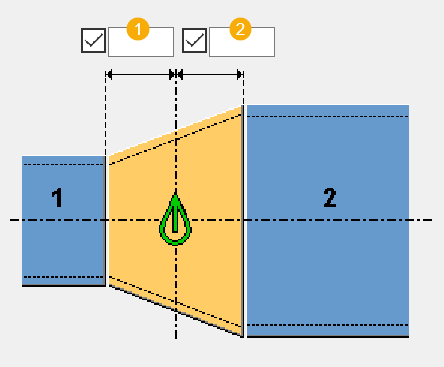

Definieren Sie auf der Registerkarte Abbildung die Verbindungsabmessungen.
Abmessungen/Bemaßungen
| Beschreibung | |
|---|---|
|
1 |
Länge des Stoßteils ab Rohrschnittpunkt bis zum ersten ausgewählten Rohrprofil. |
|
2 |
Länge des Stoßteils ab Rohrschnittpunkt bis zum zweiten ausgewählten Rohrprofil. |
Registerkarte Teile
Auf der Registerkarte Teile können Sie die Eigenschaften für die Teile definieren.
Teile
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
Registerkarte Allgemein
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Entwurf
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Berechnung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Schweißnähte
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
